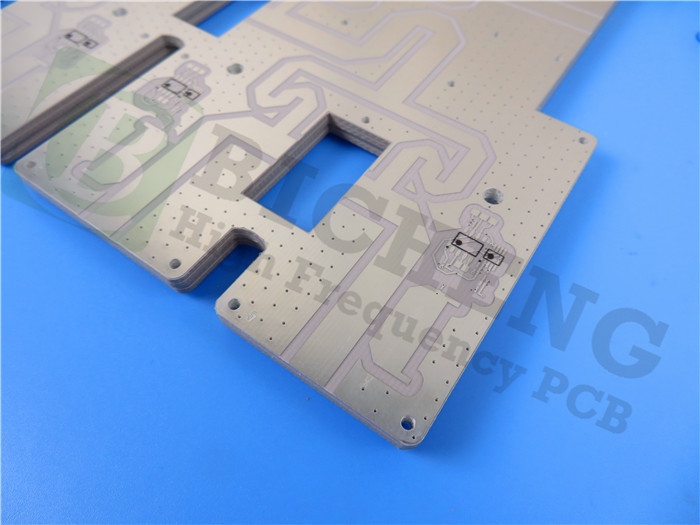

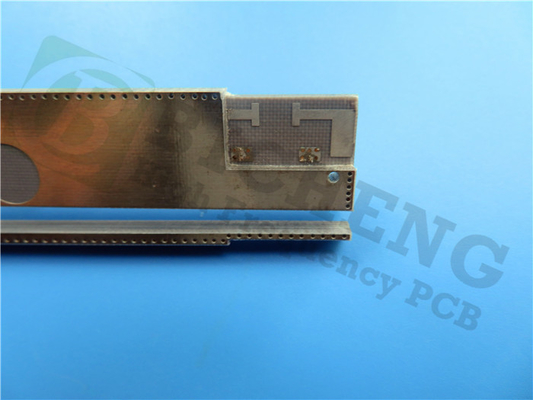

RF-10 PCB 60mil 2 στρώματα βύθισμα ασημένια κυκλώματα

RF-10 PCB 60mil 2 στρώματα βύθισμα ασημένια κυκλώματα

MOQ: 1PCS
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Σώμα σακούλες+Κάρτονες
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000 PCS ανά μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Υλικό:
RF-10
Μοντέλο:
60 χιλιοστών
Μέγεθος PCB:
40 mm x 40 mm ± 0,15 mm
Αριθμός στρωμάτων:
2-στρώμα
Βάρος χαλκού:
1 ουγκιά
Τελεία επιφάνειας:
Ασημί εμβάπτισης
Επισημαίνω:

Δύο στρώματα βύθισης ασημένια κυκλώματα PCB

,

60mil Immersion Silver κυκλώματα PCB

,

Περικυκλώματα ασήμι βύθισης PCB 2 στρώμα

Περιγραφή προϊόντος

Είμαστε στην ευχάριστη θέση να σας παρουσιάσουμε την πρόσφατα προμηθευμένη πλακέτα τύπου 2 στρωμάτων (PCB) με φτιαγμένα πλάσματα RF-10 με χάλκινο επίστρωμα.Η RF-10 συνδυάζει κεραμικό PTFE και υφασμένη ίνες γυαλιού για να παράγει ένα οικονομικά αποδοτικό υπόστρωμα με εξαιρετικές ηλεκτρικές και θερμικές επιδόσεις.



Βασικά χαρακτηριστικά

Το υλικό RF-10 διαθέτει διηλεκτρική σταθερά 10,2 ± 0,3 στα 10 GHz και χαμηλό συντελεστή διάσπασης 0.0025Η υψηλή θερμική αγωγιμότητα του 0,85 W/mK εξασφαλίζει αποτελεσματική θερμική διαχείριση,ενώ οι στενές διαμετρικές ανοχές του ενισχύουν τη σταθερότητα σε πολυεπίπεδα κυκλώματαΤο υλικό είναι επίσης ανθεκτικό στην υγρασία (0,08% απορρόφηση) και έχει βαθμό εύφλεκτης ικανότητας V-0, εξασφαλίζοντας την ασφάλεια και την αξιοπιστία.



RF-10 Τυπικές τιμές
Ιδιοκτησία Μέθοδος δοκιμής Μονάδα Αξία Μονάδα Αξία
Dk @ 10 GHz IPC-650 2.5.5.5.1 Mod.   10.2 ± 0.3   10.2 ± 0.3
Df @ 10 GHz IPC-650 2.5.5.5.1 Mod.   0.0025   0.0025
TcK† (-55 έως 150 °C) IPC-650 2.5.5.6 ppm/°C -370 ppm/°C -370
Απορρόφηση υγρασίας IPC-650 2.6.2.1 % 0.08 % 0.08
Δυνατότητα απολέπισης (1 ουγγ. RT χαλκό) IPC-650 2.4.8 (φωτισμός) Λιβρά/μέσα 10 Α/χμ 1.7
Αντίσταση όγκου IPC-650 2.5.17.1 Mohm/cm 6.0 x 107 Mohm/cm 6.0 x 107
Αντίσταση επιφάνειας IPC-650 2.5.17.1 Μωμ. 1.0 x 108 Μωμ. 1.0 x 108
Δυνατότητα κάμψης (MD) IPC - 650 - 2.4.4 σπι 14,000 Α/χμ2 96.53
Δυνατότητα κάμψης (CD) IPC - 650 - 2.4.4 σπι 10,000 Α/χμ2 68.95
Δυνατότητα τράβηξης (MD) IPC - 650 - 2.4.19 σπι 8,900 Α/χμ2 62.57
Δυνατότητα τράβηξης (CD) IPC - 650 - 2.4.19 σπι 5,300 Α/χμ2 37.26
Διαμετρική σταθερότητα IPC-650 2.4.39 (Μετά την χαραγή) % (25 εκατ. -Ούτε ένα.0032 % (25 ml-CD) -Ούτε ένα.0239
Διαμετρική σταθερότητα IPC-650 2.4.39 (Μετά το ψητό) % (25 εκατ. -Ούτε ένα.0215 % (25 ml-CD) -Ούτε ένα.0529
Διαμετρική σταθερότητα IPC-650 2.4.39 (Μετά το στρες) % (25 εκατ. -Ούτε ένα.0301 % (25 ml-CD) -Ούτε ένα.0653
Διαμετρική σταθερότητα IPC-650 2.4.39 (Μετά την χαραγή) % (60 mil-MD) -Ούτε ένα.0027 % (60 mil-CD) -Ούτε ένα.0142
Διαμετρική σταθερότητα IPC-650 2.4.39 (Μετά το ψητό) % (60 mil-MD) -Ούτε ένα.1500 % (60 mil-CD) -Ούτε ένα.0326
Διαμετρική σταθερότητα IPC-650 2.4.39 (Μετά το στρες) % (60 mil-MD) -Ούτε ένα.0167 % (60 mil-CD) -Ούτε ένα.0377
Πληθυσμός (ειδική βαρύτητα) IPC-650-2.3.5 g/cm3 2.77 g/cm3 2.77
Ειδική θερμότητα IPC-650-2.4.50 J/g°C 0.9 J/g°C 0.9
Θερμική αγωγιμότητα (μη καλυμμένη) IPC-650-2.4.50 W/M*K 0.85 W/M*K 0.85
CTE (άξονας X - Y) (50 έως 150 °C) IPC-650 2.4.41 ppm/°C 16-20 ppm/°C 16-20
CTE (άξονας Z) (50 έως 150 °C) IPC-650 2.4.41 ppm/°C 25 ppm/°C 25
Αξιολόγηση εύφλεκτης ικανότητας Εσωτερικό   V-0   V-0



Προδιαγραφές PCB

Το εν λόγω PCB διαθέτει μια καλά δομημένη συστοιχία, που αποτελείται από:

- Τάγμα χαλκού 1: 35 μm (1 oz)
- RF-10 πυρήνας: 60 mil (1.524 mm)
- Διάταξη χαλκού 2: 35 μm (1 oz)



Οι συνολικές διαστάσεις αυτού του PCB είναι 40 mm x 40 mm ± 0,15 mm, με τελικό πάχος 1,6 mm. Το PCB υποστηρίζει ελάχιστο ίχνος / χώρο 7/8 mils και ελάχιστο μέγεθος τρύπας 0,4 mm.Περιλαμβάνει 1 ουγκιά τελικό βάρος χαλκού και στα δύο εξωτερικά στρώματα και πάχος επικάλυψης 20 μm.



Για την επιφάνεια, χρησιμοποιεί ασήμι βύθισης, συμπληρωμένο από μια μαύρη μάσκα συγκόλλησης στην επάνω πλευρά.ενώ η κάτω πλευρά παραμένει χωρίς μεταξοειδές νήμα ή μάσκα συγκόλλησηςΚάθε PCB υποβάλλεται σε 100% ηλεκτρική δοκιμή πριν από την αποστολή για να εξασφαλιστεί υψηλή ποιότητα και απόδοση.



Υλικό PCB: Συνθετικές ύλες από κεραμικό PTFE και υφαντική γυάλινη ίνα
Ονομασία: RF-10
Διορθωτική σταθερά: 10.2
Παράγοντας διάσπασης 00,0025 10GHz
Αριθμός στρωμάτων: Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Μονάδα διαμόρφωσης: 10mil (0,254mm), 20mil (0,508mm), 25mil (0,635mm), 60mil (1,524mm), 125mil (3,175mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Χάλκινο χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP κλπ.



Εφαρμογές

Αυτό το ευέλικτο PCB είναι κατάλληλο για μια ποικιλία εφαρμογών, συμπεριλαμβανομένων:



- Μικροστριπ Patch Αντένες
- Αντενές GPS.
- Παθητικά εξαρτήματα (φίλτρα, συνδετήρες, διαχωριστές ισχύος)
- Συστήματα αποφυγής συγκρούσεων αεροσκαφών
- Συστατικά δορυφόρων



Διασφάλιση ποιότητας και διαθεσιμότητα

Το έργο τέχνης παρέχεται σε μορφή Gerber RS-274-X, διασφαλίζοντας τη συμβατότητα με τις τυποποιημένες διαδικασίες σχεδιασμού PCB.



Με το RF-10, αποκτάτε μια αξιόπιστη και υψηλής απόδοσης λύση PCB προσαρμοσμένη για τις προηγμένες εφαρμογές RF σας.



RF-10 PCB 60mil 2 στρώματα βύθισμα ασημένια κυκλώματα 0
