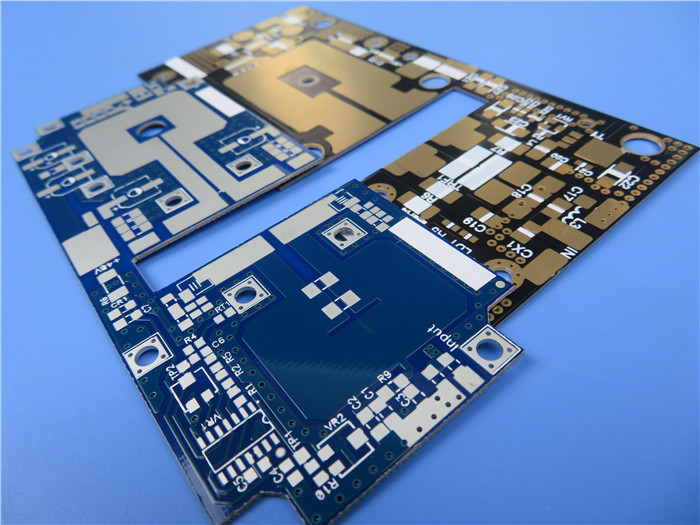

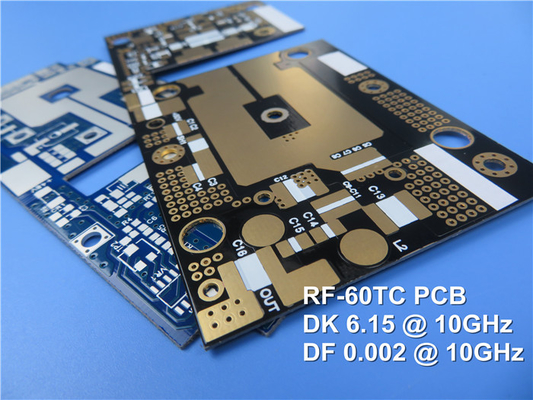

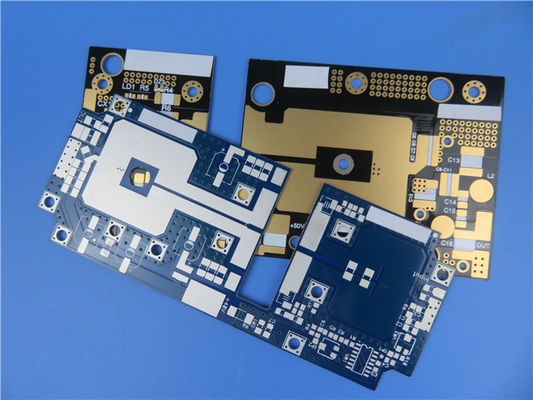

RF-60TC PCB 10mil 2 στρώμα βύθιση κασσίτερου κυκλώματος πλακέτα

RF-60TC PCB 10mil 2 στρώμα βύθιση κασσίτερου κυκλώματος πλακέτα

MOQ: 1PCS
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Σώμα σακούλες+Κάρτονες
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000 PCS ανά μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Υλικό:
RF-60TC
Μοντέλο:
10mil
Μέγεθος PCB:
490,44 mm x 36,88 mm ± 0,15 mm
Βάρος χαλκού:
1 ουγκιά
Τελεία επιφάνειας:
Κασσίτερος βύθισης
Επισημαίνω:

RF-60TC PCB

,

PCB κασσίτερου βύθισης

,

10mil PCB

Περιγραφή προϊόντος

Είμαστε ενθουσιασμένοι που παρουσιάζουμε την πρόσφατα παραγόμενη πλακέτα τύπου 2 στρωμάτων (PCB) που διαθέτει RF-60TC, ένα λαμινάτο υψηλής συχνότητας σχεδιασμένο για εφαρμογές υψηλής ισχύος RF και μικροκυμάτων.Αυτό το προηγμένο υλικό συνδυάζει κεραμικά, υαλοενισχυμένο PTFE με εξαιρετική θερμική αγωγιμότητα, το οποίο το καθιστά ιδανικό για μικροσκοπικά σχέδια κεραίας και άλλες εφαρμογές υψηλής απόδοσης.



Βασικά χαρακτηριστικά

Η RF-60TC διαθέτει διηλεκτρική σταθερά (Dk) 6,15 στα 10 GHz και χαμηλό συντελεστή διάσπασης 0.002Η υψηλή θερμική αγωγιμότητά του 1,0 W/m*K για 0,5 oz χαλκού και 1,05 W/m*K για 1 oz εξασφαλίζει αποτελεσματική διάχυση θερμότητας.μείωση των θερμοκρασιών λειτουργίας και ενίσχυση της αξιοπιστίας των ενεργών συστατικώνΕπιπλέον, το RF-60TC έχει χαμηλό ποσοστό απορρόφησης υγρασίας 0,03% και θερμικό συντελεστή Dk -3,58 ppm/°C, εξασφαλίζοντας σταθερή απόδοση σε ευρύ εύρος θερμοκρασιών.



Ιδιοκτησία Μέθοδος δοκιμής Μονάδα Αξία Μονάδα Αξία
Dk @ 10 GHz IPC-650 2.5.5.5.1(Αναπροσαρμοσμένη)   60,15 ± 0.15   60,15 ± 0.15
Df @ 10 GHz IPC-650 2.5.5.5.1(Αναπροσαρμοσμένη)   0.002   0.002
ΤγΚ   ppm/°C - Τρία.581 ppm/°C - Τρία.581
Ηλεκτρική διάσπαση IPC-650 2.5.6 kV 55 kV 55
Δυνατότητα διηλεκτρικής IPC-650 2.5.6.2 V/mil 550 Ε/μμ 21,654
Αντίσταση τόξου IPC-650 2.5.1 Δευτερόλεπτα > 180 Δευτερόλεπτα > 180
Απορρόφηση υγρασίας IPC-650 2.6.2.1 % 0.03 % 0.03
Δύναμη κάμψης(MD) IPC-650 2.4.4 σπι 10,000 Α/χμ2 69
Δύναμη κάμψης(CD) IPC-650 2.4.4 σπι 9,000 Α/χμ2 62
Δυνατότητα τράβηξης(MD) IPC-650 2.4.19 σπι 9,000 Α/χμ2 62
Δυνατότητα τράβηξης(CD) IPC-650 2.4.19 σπι 7,000 Α/χμ2 48
Μοντέλο νεολαίας(MD) ASTM D 3039/IPC-TM-650 2.4.19 kpsi 721 Α/χμ2 4971
Αναλογία Poisson(MD) ASTM D 3039/IPC-TM-650 2.4.19   0.155   0.155
Δυνατότητα απολέπισης(1 oz. ED) IPC-650 2.4.8 Λιβρά/μέσα 8 Α/χμ 1.43
Θερμική αγωγιμότητα(Unclad) IPC-650 2.4.50 W/M*K 0.9 W/M*K 0.9
Θερμική αγωγιμότητα(CH/CH) IPC-650 2.4.50 W/M*K 1 W/M*K 1
Θερμική αγωγιμότητα(C1/C1) IPC-650 2.4.50 W/M*K 1.05 W/M*K 1.05
Διαμετρική σταθερότητα(MD) IPC-650 2.4.39 δευτερόλεπτο 5.4(Μετά το ψήσιμο) χιλιοστά 0.01 mm/M 0.01
Διαμετρική σταθερότητα(CD) IPC-650 2.4.39 δευτερόλεπτο 5.4(Μετά το ψήσιμο) χιλιοστά 0.69 mm/M 0.69
Διαμετρική σταθερότητα(MD) IPC-650 2.4.39 δευτερόλεπτο 5.5(Θερμικό στρες) χιλιοστά 0.06 mm/M 0.06
Διαμετρική σταθερότητα(CD) IPC-650 2.4.39 δευτερόλεπτο 5.5(Θερμικό στρες) χιλιοστά 0.8 mm/M 0.8
Αντίσταση επιφάνειας IPC-650 2.5.17.1(Μετά την υγρασία) Μωμ. 1.0 x 108 Μωμ. 1.0 x 108
Αντίσταση όγκου IPC-650 2.5.17.1(Μετά την υγρασία) Mohm/cm 1.0 x 108 Mohm/cm 1.0 x 108
ΚΤΕ(άξονας X, Y) IPC-650 2.4.41(RT- 150°Γ) ppm/°Γ 9.9 ppm/°Γ 9.9
ΚΤΕ(άξονας Z) IPC-650 2.4.41(RT- 150°Γ) ppm/°Γ 40 ppm/°Γ 40
Σφιχτότητα(Ειδική βαρύτητα) IPC-650 2.3.5 g/cm3 2.84 g/cm3 2.84
Ειδική θερμότητα IPC-650 2.4.50 Δ/γΚ 0.94 Δ/γΚ 0.94
Τd(2% απώλεια ΦΠΑ) IPC - 650 2.4.24.6 / TGA °F 930 °Γ 500
Τd(5% απώλεια Wt) IPC - 650 2.4.24.6 / TGA °F 960 °Γ 515
Αξιολόγηση εύφλεκτης ικανότητας UL 94   V-0   V-0



Προδιαγραφές PCB

Το εν λόγω PCB διαθέτει ισχυρή συστοιχία που αποτελείται από:



- Τάξη χαλκού 1: 35 μm
- RF-60TC πυρήνας: 0,254 mm (10 mil)
- Τάξη χαλκού 2: 35 μm



Οι συνολικές διαστάσεις του PCB είναι 49,44 mm x 36,88 mm ± 0,15 mm, με τελικό πάχος 0,37 mm. Υποστηρίζει ελάχιστο ίχνος / χώρο 4/5 mils και ελάχιστο μέγεθος τρύπας 0,25 mm.Το PCB είναι σχεδιασμένο χωρίς τυφλά μέσα, με τελικό βάρος χαλκού 1 ουγκιά (1,4 ml) και στα δύο εξωτερικά στρώματα.



Για την επιφάνεια, το PCB χρησιμοποιεί κασσίτερο βύθισης και έχει λευκή μεταξοειδή οθόνη στην επάνω πλευρά, ενώ το κάτω μέρος παραμένει καθαρό από μεταξοειδή οθόνη και μάσκα συγκόλλησης.Κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή για να εξασφαλιστεί η βέλτιστη απόδοση.



Υλικό PCB: Κηραμικά γεμάτα υαλοπλαστικά με βάση το PTFE
Ονομασία: RF-60TC
Διορθωτική σταθερά: 6.15
Αριθμός στρωμάτων: Διπλό στρώμα, πολυστρώμα, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 μm), 1oz (35 μm)
Μονάδα διαμόρφωσης: 10mil (0.254mm); 20mil (0.508mm), 25mil ((0.635mm); 30mil (0.762mm), 60mil (1.524mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Χάλκινο χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP κλπ.



Εφαρμογές

Αυτό το ευέλικτο PCB είναι κατάλληλο για μια σειρά εφαρμογών, συμπεριλαμβανομένων:



- Αυξητές υψηλής ισχύος
- Μικροσκοπικές κεραίες
- GPS, Patch, RFID αναγνώστες
- Φιλτράρια, συνδετήρες και διαχωριστές
- Συστατικά δορυφόρων



Διασφάλιση ποιότητας και διαθεσιμότητα

Αυτό το PCB παράγεται σύμφωνα με τα πρότυπα IPC-Class 2 και είναι διαθέσιμο για παγκόσμια αποστολή.διασφάλιση της συμβατότητας με τις τυπικές ροές εργασίας σχεδιασμού PCB.



Η χρήση υλικού RF-60TC σας επιτρέπει να επιτύχετε ανώτερη απόδοση και αξιοπιστία σε εφαρμογές υψηλής συχνότητας, καθιστώντας το ιδανική επιλογή για εξελιγμένα σχέδια κυκλωμάτων RF.



RF-60TC PCB 10mil 2 στρώμα βύθιση κασσίτερου κυκλώματος πλακέτα 0
