Υλικό: | RO3006 | Μοντέλο: | 25 εκ |
---|---|---|---|
Μέγεθος PCB: | 51.31 mm x 111,92 mm | Αριθμός στρωμάτων: | 2-στρώμα |
Βάρος χαλκού: | 1 ουγκιά | Τελεία επιφάνειας: | Χρυσός βύθισης |
Σιδερένιο: | Λευκό | ||
Επισημαίνω: | Χρυσό PCB βύθισης,25mml PCB,Rogers RO3006 PCB |

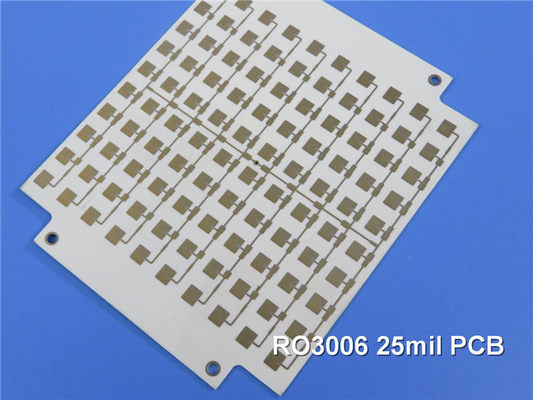

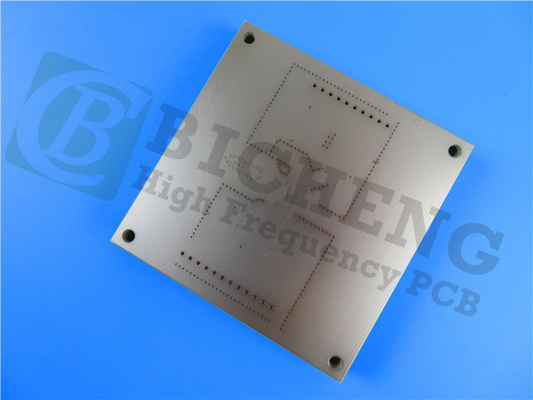

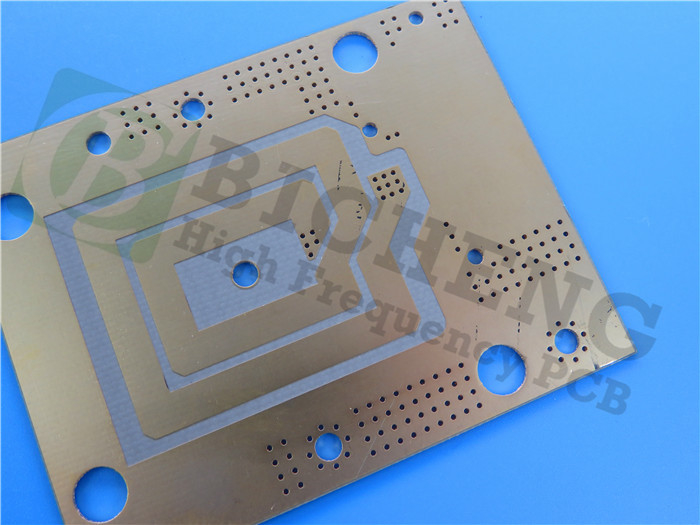

Rogers RO3006 PCB 25mmil 2 στρώματα βύθιση χρυσό κυκλώματα
Παρουσιάζουμε το υψηλής απόδοσης Rogers RO3006 PCB, σχεδιασμένο με προηγμένα κεραμικά υλικά συνθετικά PTFE που εξασφαλίζουν εξαιρετική ηλεκτρική και μηχανική σταθερότητα.Με σταθερές διηλεκτρικές ιδιότητες, αυτό το PCB είναι σχεδιασμένο για να υπερέχει σε απαιτητικές εφαρμογές σε διάφορες βιομηχανίες.
Βασικά χαρακτηριστικά
- Υλικό: Rogers RO3006 κεραμικά συμπληρωμένα σύνθετα PTFE
- Διηλεκτρική σταθερά: 6,15 ± 0,15 σε 10 GHz, 23°C
- Συντελεστής διάσπασης: 0,002 σε 10 GHz, 23°C
- Θερμικές ιδιότητες: Td > 500°C, θερμική αγωγιμότητα 0,79 W/mK
- Απορρόφηση υγρασίας: 0,02%
- Συντελεστής θερμικής διαστολής: άξονες X/Y: 17 ppm/°C, άξονας Z: 24 ppm/°C (-55 έως 288 °C)
Ιδιοκτησία | RO3006 | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 6.15±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 6.5 | Z | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης,tanδ | 0.002 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | - 262 | Z | ppm/°C | 10 GHz -50°C έως 150°C | IPC-TM-650 2.5.5.5 |
Διαμετρική σταθερότητα | 0.27 0.15 |
X Y |
χιλιοστά | ΚΟΝΤ Α | IPC-TM-650 2.2.4 |
Αντίσταση όγκου | 105 | MΩ.cm | ΚΟΝΤ Α | IPC 2.5.17.1 | |
Αντίσταση επιφάνειας | 105 | MΩ | ΚΟΝΤ Α | IPC 2.5.17.1 | |
Μοντέλο τράβηξης | 1498 1293 |
X Y |
MPa | 23°C | ΑΣTM D 638 |
Απορρόφηση υγρασίας | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Ειδική θερμότητα | 0.86 | j/g/k | Υπολογισμός | ||
Θερμική αγωγιμότητα | 0.79 | W/M/K | 50°C | ΑΣTM D 5470 | |
Συντελεστής θερμικής διαστολής (-55 έως 288°C) |
17 17 24 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
Td | 500 | °C TGA | ΑΣTM D 3850 | ||
Σφιχτότητα | 2.6 | gm/cm3 | 23°C | ΑΣTM D 792 | |
Δυνατότητα της φλούδας χαλκού | 7.1 | Επικεφαλής. | 1 ουγκιά, EDC μετά την πλωτότητα της συγκόλλησης | IPC-TM 2.4.8 | |
Πυροδοσία | V-0 | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
Οφέλη
- Ενιαίες μηχανικές ιδιότητες: Ιδανικό για σχέδια πλακών με πολλά στρώματα, ειδικά όταν απαιτείται ένα εύρος διαμετρικών σταθερών.
- Χαμηλός συντελεστής επέκτασης στο επίπεδο: ταιριάζει με την επέκταση του χαλκού, εξασφαλίζοντας αξιόπιστες επιφανειακές συναρτήσεις, καθιστώντας το ιδανικό για εφαρμογές ευαίσθητες στην θερμοκρασία.
- Αποδοτική από πλευράς κόστους κατασκευή: Η διαδικασία παραγωγής σε μεγάλες ποσότητες επιτρέπει οικονομική τιμολόγηση του λαμιναρίου χωρίς να διακυβεύεται η ποιότητα.
Προδιαγραφές PCB
- Κατασκευή:
- Τάξη χαλκού 1: 35 μm
- Rogers RO3006 Υποστρώμα: 25 mil (0,635 mm)
- Τάξη χαλκού 2: 35 μm
Το Rogers RO3006 PCB μετρά 51,31 mm x 111,92 mm και αποτελείται από δύο κομμάτια, καθιστώντας το ευπροσάρμοστο για διάφορες εφαρμογές. Οι προδιαγραφές κατασκευής περιλαμβάνουν ένα ελάχιστο ίχνος / χώρο 5/4 mils και ένα ελάχιστο μέγεθος τρύπας 0,4 mm. Το πάχος της τελικής πλάκας είναι 0,76 mm, με ένα τελικό βάρος χαλκού 1 oz (1.4 ml) στα εξωτερικά στρώματαΤο πάχος της επικάλυψης είναι 20 μm και το φινίρισμα της επιφάνειας είναι χρυσός βύθισης για μεγαλύτερη αντοχή.
Η επάνω μεμβράνη είναι λευκή, ενώ η κατώτερη μεμβράνη δεν είναι παρούσα.κάθε PCB υποβάλλεται σε 100% ηλεκτρική δοκιμή πριν από την αποστολή.
Υλικό PCB: | Συσκευάσματα PTFE γεμάτα κεραμικά |
Ονομασία: | RO3006 |
Διορθωτική σταθερά: | 6.15 |
Παράγοντας διάσπασης | 0.002 10GHz |
Αριθμός στρωμάτων: | Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB |
Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
Δυνατότητα εκτόξευσης: | 5mil ((0,127mm), 10mil ((0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil (1.524mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσαφένιο κλπ. |
Τέχνη και Πρότυπα
- Εικόνα: Gerber RS-274-X
- Αποδεκτό πρότυπο: IPC-Class-2
- Διαθεσιμότητα: Σε όλο τον κόσμο
Τυπικές εφαρμογές
Το Rogers RO3006 PCB μας είναι ιδανικό για:
- Εφαρμογές ραντάρ αυτοκινήτων
- Αντίνες δορυφορικής παγκόσμιας θέσης
- Συστήματα κυτταρικών τηλεπικοινωνιών (ενισχυτές ισχύος και κεραίες)
- Αντενές για ασύρματες επικοινωνίες
- Δορυφόροι απευθείας μετάδοσης
- Σύνδεσμος δεδομένων σε καλωδιακά συστήματα
- Απομακρυσμένοι μετρητές
- Πίσω αεροπλάνα
Ανυψώστε τα έργα σας με την αξιοπιστία και τις επιδόσεις του Rogers RO3006 PCB, σχεδιασμένο για την αριστεία σε απαιτητικές εφαρμογές.
