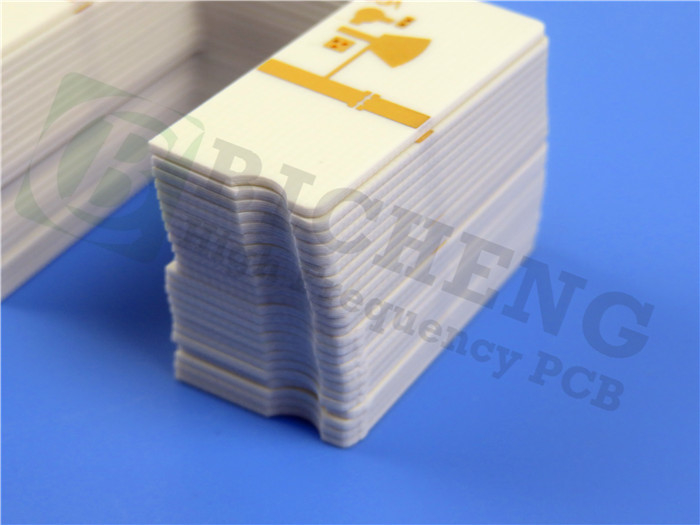

30mil RO4534 PCB 2 στρώμα βύθιση ασημένια κυκλώματα RF

MOQ:	1PCS
τιμή:	USD9.99-99.99/PCS
Τυπική συσκευασία:	Σώμα σακούλες+Κάρτονες
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	5000 PCS ανά μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Κίνα

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Υλικό:

RO4534

Μοντέλο:

30 χιλιοστών

Μέγεθος PCB:

73.2 mm x 36.44 mm = 1PCS, +/- 0,15 mm

Αριθμός στρωμάτων:

2-στρώμα

Βάρος χαλκού:

Εξωτερικά στρώματα 1 ουγκιά (1,4 ml)

Τελεία επιφάνειας:

Ασημί εμβάπτισης

Πιο ψηλά σε μεταξένια οθόνη:

Λευκό

Επισημαίνω:

30 ml βύθιση ασημένιο PCB

RO4534 Πίνακες PCB ασημένιου βύθισης

Ραδιοσυχνότητα PCB 2 στρώμα

Περιγραφή προϊόντος

Είμαστε ενθουσιασμένοι που παρουσιάζουμε το νέο μας PCB που χρησιμοποιεί υποστρώματα RO4534, μελετητικά σχεδιασμένα για να ανταποκριθούν στις αυστηρές απαιτήσεις της αγοράς κεραίας.Τα λαμινάνια RO4534 βασίζονται στην επιτυχία της σειράς RO4000Αυτό το υδρογονανθράκιο υλικό γεμάτο κεραμικά, ενισχυμένο με γυαλί, παρέχει ελεγχόμενες διηλεκτρικές σταθερές, χαμηλή απόδοση απώλειας,και εξαιρετική ανταπόκριση παθητικής διαμόρφωσης (PIM), καθιστώντας την ιδανική επιλογή για εφαρμογές κερατών μικροκασέτας.

Βασικά χαρακτηριστικά
- Διηλεκτρική σταθερά: 3,4 στα 10 GHz
- Συντελεστής διάσπασης: 0,0027 στα 10 GHz
- Αξία PIM: Τυπική -157 dBC
- Θερμικός συντελεστής διαστολής (CTE) **:
- Άξονας Χ: 11 ppm/°C
- Άξονας Y: 14 ppm/°C
- Άξονας Z: 46 ppm/°C
- Θερμοκρασία μετάβασης του γυαλιού (Tg): > 280 °C
- Απορρόφηση υγρασίας: 0,06%
- Συμβατότητα χωρίς μόλυβδο: Ναι

Πλεονεκτήματα
- Χαμηλή απώλεια, χαμηλή Dk και χαμηλή ανταπόκριση PIM για ευρύ φάσμα εφαρμογών
- Συστήματα θερμοστεγούς ρητίνης συμβατά με την κατασκευή PCB
- Εξαιρετική σταθερότητα διαστάσεων για μεγαλύτερη απόδοση σε μεγαλύτερα μεγέθη πάνελ
- Ενιαίες μηχανικές ιδιότητες για τη διατήρηση της μηχανικής μορφής κατά τη μεταχείριση
- Υψηλή θερμική αγωγιμότητα για βελτιωμένη διαχείριση της ενέργειας
- CTE παρόμοιο με αυτό του χαλκού, μειώνοντας την πίεση στην κεραία PCB

Ιδιοκτησία	RO4534	Κατεύθυνση	Μονάδες	Υπόθεση	Μέθοδος δοκιμής
Η διηλεκτρική σταθερά, η διαδικασία	3.4 ± 0.08	Z	-	10 GHz/23°C 2,5 GHz	IPC-TM-650,2.5.5.5
Παράγοντας διάσπασης	0.0022	Z	-	2.5 GHz/23°C	IPC-TM-650, 2.5.5.5
Παράγοντας διάσπασης	0.0027	Z	-	10 GHz/23°C	IPC-TM-650, 2.5.5.5
ΠΙΜ (Τυπική)	-157	-	dBc	Αντανακλαστικοί ήχοι 43 dBm	Αναλυτής PIM Summitek 1900b
Δυνατότητα διηλεκτρικής	> 500	Z	V/mil	0.51 mm	IPC-TM-650, 2.5.6.2
Διαμετρική σταθερότητα	< 0.3	X,Y	Επικαιροποίηση:	μετά την εικόνα	IPC-TM-650, 2.4.39Α
Συντελεστής θερμικής διαστολής	11	X	ppm/°C	-55 έως 288°C	IPC-TM-650, 2.4.41
	14	Y
	46	Z
Θερμική αγωγιμότητα	0.6	-	W/(m.K)	80°C	ΑΣTM C518
Απορρόφηση υγρασίας	0.06	-	%	D48/50	IPC-TM-650, 2.6.2.1 ASTM D570
Tg	> 280	-	°C TMA	Α	IPC-TM-650, 2.4.24.3
Σφιχτότητα	1.8	-	gm/cm³	-	ΑΣTM D792
Δυνατότητα της φλούδας χαλκού	6.3 (1.1)	-	Δοκιμαστική μονάδα	1 ουγγ. πλωτή μετά την συγκόλληση EDC	IPC-TM-650, 2.4.8
Πυροδοσία	Χωρίς FR	-	-	-	UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο	- Ναι, ναι.	-	-	-	-

Συγκέντρωση PCB
Αυτό το PCB διαθέτει ένα ανθεκτικό 2 στρώματα άκαμπτο stackup:

- Τάξη χαλκού 1: 35 μm
- RO4534 πυρήνας: 0,762 mm
- Τάξη χαλκού 2: 35 μm

Λεπτομέρειες κατασκευής
Οι διαστάσεις του PCB είναι 73,2 mm x 36,44 mm (± 0,15 mm), με τελικό πάχος 0,8 mm.Τα εξωτερικά στρώματα έχουν ένα τελικό βάρος χαλκού 1 ουγκιά (1Η επιφάνεια είναι ασημένιο βύθισης, με λευκό επάνω μεταξοειδές και μπλε κάτω μεταξοειδές.Κάθε σανίδα υποβάλλεται σε 100% ηλεκτρική δοκιμή πριν από την αποστολή για να εξασφαλιστεί υψηλή ποιότητα.

Υλικό PCB:	Υδρογονάνθρακες γεμάτοι κεραμικά, ενισχυμένα με γυαλί
Ονομασία:	RO4534
Διορθωτική σταθερά:	3.4
Παράγοντας διάσπασης	0.0027 10GHz
Αριθμός στρωμάτων:	Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB
Βάρος χαλκού:	0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Δυνατότητα εκτόξευσης:	20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Μέγεθος PCB:	≤ 400 mm × 500 mm
Μάσκα συγκόλλησης:	Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας:	Γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσαφένιο κλπ.

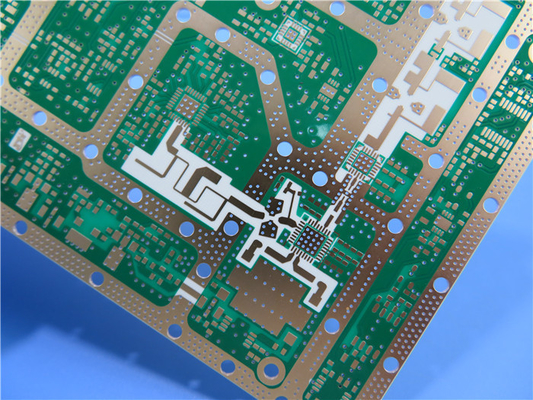

30mil RO4534 PCB 2 στρώμα βύθιση ασημένια κυκλώματα RF 0

Συμμόρφωση και διαθεσιμότητα
- Μορφή του έργου: Gerber RS-274-X
- Πρότυπο ποιότητας: IPC-Class-2
- Διαθεσιμότητα: Σε όλο τον κόσμο

Τυπικές εφαρμογές
- Αντενές σταθμών βάσης κυτταρικής υποδομής
- Δίκτυα κεραίας WiMAX

Εκμεταλλευτείτε τα προηγμένα χαρακτηριστικά του PCB RO4534 για να βελτιώσετε τόσο την απόδοση όσο και την οικονομική απόδοση στους σχεδιασμούς κεραίας σας, εξασφαλίζοντας αξιόπιστη λειτουργικότητα σε δύσκολα περιβάλλοντα.
