Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Υλικό: | NT1απόδοση | Αριθμός στρωμάτων: | 2-στρώμα |
---|---|---|---|
Μέγεθος PCB: | 900,63 mm x 170,35 mm = 1PCS, +/- 0,15 mm | Μοντέλο: | 20 χιλιοστών |
Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | OSP |
Επισημαίνω: | Δύομερές κυκλώματα PCB,20 ml διπλής όψης κυκλώματα PCB,NT1 αλκοολούχο |

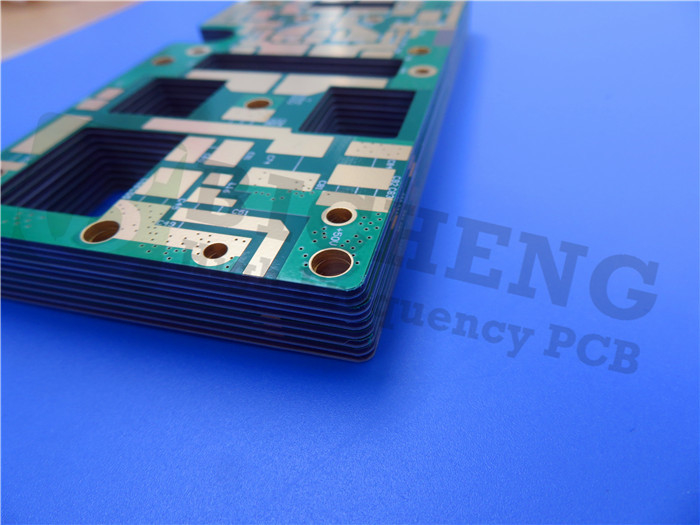

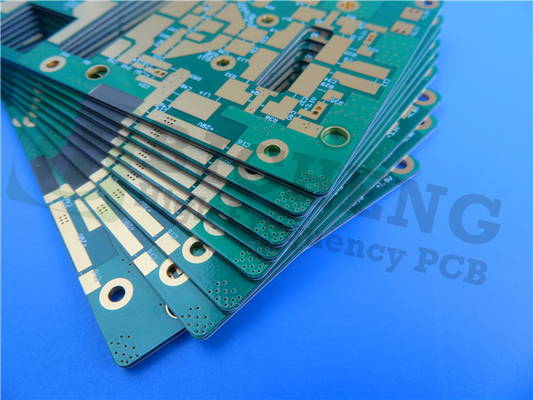

Παρουσιάζουμε το RT/duroid 5880LZ PCB, μια πρωτοποριακή λύση σχεδιασμένη για εφαρμογές υψηλών επιδόσεων που απαιτούν ακρίβεια και αξιοπιστία.Αυτό το PCB είναι κατασκευασμένο με γεμάτα σύνθετα PTFE ιδανικά για εφαρμογές κυκλώματος ταινίας και μικροστρώματος.Με την μοναδική του σύνθεση, αυτό το λαμινάτο προσφέρει ένα ελαφρύ υλικό χαμηλής πυκνότητας, ιδανικό για περιβάλλοντα ευαίσθητα στο βάρος.
Βασικά χαρακτηριστικά
- Δηλεκτρική σταθερά (DK): 2,0 ± 0,04 σε 10 GHz και 23°C
- Συντελεστής διάσπασης: κυμαίνεται από 0,0021 έως 0,0027 σε 10 GHz και 23°C
- Χαμηλός συντελεστής θερμικής διαστολής στον άξονα Z: 40 ppm/°C
- Ιδιότητες εξάτμισης: TML 0,01%, CVCM 0,01%, WVR 0,01%.
- Πυκνότητα: ελαφρύ βάρος σε 1,4 gm/cm3
- Αξιολόγηση εύφλεκτης ικανότητας: UL 94V-0
- Συμβατότητα διαδικασιών χωρίς μόλυβδο: διασφαλίζει τη συμμόρφωση με τα σύγχρονα πρότυπα παραγωγής
Οφέλη
- Ελαφρύ σχεδιασμό: μειώνει το συνολικό βάρος του συστήματος χωρίς να θέτει σε κίνδυνο τις επιδόσεις.
- Ενιαίες ηλεκτρικές ιδιότητες: Διατηρεί σταθερή απόδοση σε ευρύ φάσμα συχνοτήτων.
- Χημική ανθεκτικότητα: ανθεκτικό σε διαλύτες και αντιδραστήρες που χρησιμοποιούνται στις διαδικασίες χαρακτικής και επικάλυψης.
NT1 ατμοσφαιρική ακτινοβολία | ||||||
Ιδιοκτησία | NT1 ατμόσφαιρα NT1 ατμόσφαιρα | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής | |
Η διηλεκτρική σταθερά,εΠρόοδος | 2.20 2.20±0.02 ειδικότητα. |
Z | Α/Χ | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
Η διηλεκτρική σταθερά,εΣχεδιασμός | 2.2 | Z | Α/Χ | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης,tanδ | 0.0004 0.0009 |
Z | Α/Χ | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
Θερμικός συντελεστής ε | -125 | Z | ppm/°C | -50°C έως 150°C | IPC-TM-650 2.5.5.5 | |
Αντίσταση όγκου | 2 x 107 | Z | Μωμ cm | C/96/35/90 | ΑΣTM D 257 | |
Αντίσταση επιφάνειας | 3 x 107 | Z | Μωμ. | C/96/35/90 | ΑΣTM D 257 | |
Ειδική θερμότητα | 0.96(0.23) | Α/Χ | j/g/k (cal/g/c) |
Α/Χ | Υπολογισμός | |
Μοντέλο τράβηξης | Δοκιμή σε 23°C | Δοκιμή σε θερμοκρασία 100 °C | Α/Χ | MPa ((kpsi) | Α | ΑΣTM D 638 |
1070(156) | 450 ((65) | X | ||||
860(125) | 380 ((55) | Y | ||||
Τελειώδης Άγχος | 29(4.2) | 20(2.9) | X | |||
27(3.9) | 18(2.6) | Y | ||||
Τελική Τάση | 6 | 7.2 | X | % | ||
4.9 | 5.8 | Y | ||||
Συμπίεση | 710(103) | 500(73) | X | MPa ((kpsi) | Α | ΑΣTM D 695 |
710(103) | 500(73) | Y | ||||
940(136) | 670(97) | Z | ||||
Τελειώδης Άγχος | 27(3.9) | 22(3.2) | X | |||
29 ((5.3) | 21(3.1) | Y | ||||
52(7.5) | 43(6.3) | Z | ||||
Τελική Τάση | 8.5 | 8.4 | X | % | ||
7.7 | 7.8 | Y | ||||
12.5 | 17.6 | Z | ||||
Απορρόφηση υγρασίας | 0.02 | Α/Χ | % | 0.62" ((1.6mm) D48/50 | ΑΣTM D 570 | |
Θερμική αγωγιμότητα | 0.2 | Z | W/m/k | 80°C | ΑΣTM C 518 | |
Συντελεστής θερμικής διαστολής | 31 48 237 |
X Y Z |
ppm/°C | 0-100°C | IPC-TM-650 2.4.41 | |
Td | 500 | Α/Χ | °C TGA | Α/Χ | ΑΣTM D 3850 | |
Σφιχτότητα | 2.2 | Α/Χ | gm/cm3 | Α/Χ | ΑΣTM D 792 | |
Σκουπίλα χαλκού | 31.2(5.5) | Α/Χ | Πλ ((Ν/μμ) | 1oz ((35mm) φύλλο EDC μετά την πλωτή συγκόλληση |
IPC-TM-650 2.4.8 | |
Πυροδοσία | V-0 | Α/Χ | Α/Χ | Α/Χ | UL 94 | |
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. | Α/Χ | Α/Χ | Α/Χ | Α/Χ |
Υλικό PCB: | Μοναδικές σύνθετες ύλες PTFE |
Ονομασία: | NT1απόδοση |
Διορθωτική σταθερά: | 2 |
Παράγοντας διάσπασης | 0.0021 10GHz |
Αριθμός στρωμάτων: | Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB |
Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm) |
Δυνατότητα εκτόξευσης: | 10mil (0.254mm), 20mil (0.508mm), 50mil (1.270mm), 100mil (2.540mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσαφένιο κλπ. |
Η κατασκευή αυτού του PCB είναι σχολαστικά σχεδιασμένη. Αποτελείται από μια 2επίπεδο άκαμπτη στοίβα, που διαθέτει 35 μm χαλκού και στα δύο στρώματα και έναν πυρήνα RT/duroid 5880LZ 0,508 mm (20 mil).Με ακριβείς διαστάσεις 900,63 mm x 170,35 mm (± 0,15 mm) και τελικό πάχος 0,6 mm, αυτό το PCB καλύπτει ελάχιστες απαιτήσεις ίχνη και χώρου 4/5 mils και ελάχιστο μέγεθος τρύπας 0,2 mm.Το PCB είναι συμβατό με διεργασίες χωρίς μόλυβδο και συμμορφώνεται με τα πρότυπα εύφλεκτης επιφάνειας UL 94V-0, διασφαλίζοντας την ασφάλεια και την περιβαλλοντική συμμόρφωση.
Το RT/duroid 5880LZ PCB παρέχεται με έργα τέχνης σε μορφή Gerber RS-274-X, εξασφαλίζοντας συμβατότητα με το βιομηχανικό λογισμικό σχεδιασμού για απρόσκοπτη ενσωμάτωση στα έργα σας.Συμμορφώνεται με το πρότυπο ποιότητας IPC-Class-2Το προϊόν αυτό είναι διαθέσιμο σε όλο τον κόσμο,την πρόσβαση σε παγκόσμια αγορά μηχανικών που αναζητούν λύσεις PCB υψηλών επιδόσεων.
Αυτό το PCB είναι ευέλικτο και κατάλληλο για μια ποικιλία προηγμένων εφαρμογών, συμπεριλαμβανομένων των αερομεταφερόμενων συστημάτων κεραίας, ελαφρών δικτύων τροφοδοσίας, συστημάτων ραντάρ, συστημάτων καθοδήγησης,και ψηφιακές κεραίες ραδιοφώνου σημείο προς σημείοΜε τις εντυπωσιακές προδιαγραφές και τις ισχυρές επιδόσεις του, το RT/duroid 5880LZ PCB ξεχωρίζει ως πολύτιμο περιουσιακό στοιχείο για τις σύγχρονες τεχνολογίες επικοινωνίας και άμυνας.ανταποκρίνεται στις υψηλές απαιτήσεις των σύγχρονων ηλεκτρονικών σχεδίων.
