Υλικό: | RT/duroid 6035HTC | Αριθμός στρωμάτων: | 2-στρώμα |
---|---|---|---|
Μέγεθος PCB: | 490,23 mm x 55,55 mm = 1PCS, +/- 0,15 mm | Μοντέλο: | 30 χιλιοστών |
Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Χρυσός βύθισης |
Επισημαίνω: | 30mil Immersion χρυσό κύκλωμα PCB,NT1 χημική ουσία,30 χιλιοστών καταδύσεις χρυσού κυκλώματος |

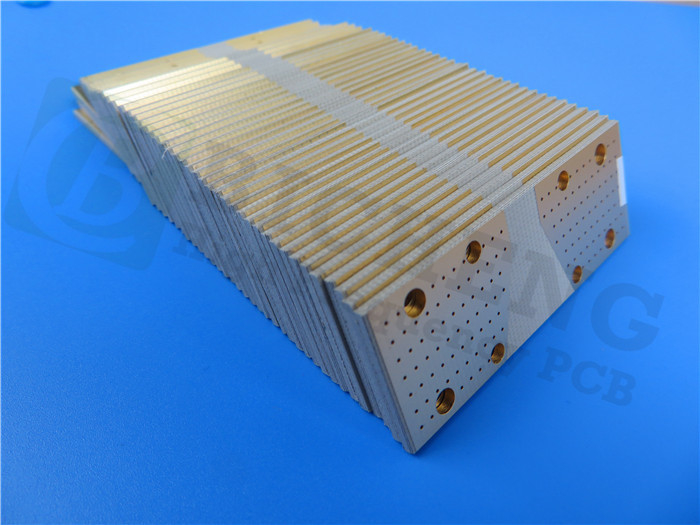

Το RT/duroid 6035HTC PCB είναι κατασκευασμένο από υλικά υψηλής συχνότητας κυκλώματος που έχουν σχεδιαστεί ειδικά για υψηλής ισχύος εφαρμογές RF και μικροκυμάτων.το PCB είναι μια εξαιρετική επιλογή για απαιτητικά περιβάλλοντα όπου η θερμική διαχείριση και η απόδοση είναι κρίσιμεςΜε θερμική αγωγιμότητα σχεδόν 2,4 φορές μεγαλύτερη από αυτή των τυποποιημένων προϊόντων RT/duroid 6000, εξασφαλίζει αποτελεσματική διάχυση θερμότητας, καθιστώντας το ιδανικό για εφαρμογές υψηλής ισχύος.
Τα βασικά χαρακτηριστικά του RT/duroid 6035HTC PCB περιλαμβάνουν μια διηλεκτρική σταθερά (DK) 3,5 ± 0,05 σε 10 GHz και 23 °C, μαζί με έναν εντυπωσιακό συντελεστή διάσπασης 0.0013 στην ίδια συχνότητα και θερμοκρασίαΤο υλικό παρουσιάζει θερμικό συντελεστή διηλεκτρικής σταθεράς -66 ppm/°C και ρυθμό απορρόφησης υγρασίας μόλις 0,06%.αυτό το PCB παρέχει εξαιρετική θερμική απόδοση, συμβάλλοντας σε χαμηλότερες θερμοκρασίες λειτουργίας και αυξημένη αξιοπιστία σε σενάρια υψηλής ισχύος.
NT1 ατμοσφαιρικό αέριο | |||||
Ιδιοκτησία | NT1 χημικό προϊόν | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 3.50±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 3.6 | Z | 8 GHz - 40 GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης | 0.0013 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | -66 | Z | ppm/°C | -50 °C έως 150 °C | mod IPC-TM-650, 2.5.5.5 |
Αντίσταση όγκου | 108 | MΩ.cm | Α | IPC-TM-650, 2.5.17.1 | |
Αντίσταση επιφάνειας | 108 | MΩ | Α | IPC-TM-650, 2.5.17.1 | |
Διαμετρική σταθερότητα | -0.11 -0.08 | CMD MD | Επικαιροποίηση: | 0.030" 1oz φύλλο EDC πάχος μετά την χαραγή "+E4/105 | IPC-TM-650 2.4.39Α |
Μοντέλο τράβηξης | 329 244 | MD CMD | kpsi | 40 ώρες @ 23°C/50RH | ΑΣTM D638 |
Μειωμένη απορρόφηση | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
Συντελεστής θερμικής διαστολής (-50 °C έως 288 °C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% RH | IPC-TM-650 2.4.41 |
Θερμική αγωγιμότητα | 1.44 | W/m/k | 80°C | ΑΣTM C518 | |
Σφιχτότητα | 2.2 | gm/cm3 | 23°C | ΑΣTM D792 | |
Δυνατότητα της φλούδας χαλκού | 7.9 | pi | 20 δευτερόλεπτα @ 288 °C | IPC-TM-650 2.4.8 | |
Πυροδοσία | V-0 | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
Υλικό PCB: | Συσκευές από πολυεστέρα PTFE |
Ονομασία: | NT1 ατμοσφαιρικό σύστημα |
Διορθωτική σταθερά: | 3.50±0.05 |
Αριθμός στρωμάτων: | Διπλό στρώμα, πολυστρώμα, υβριδικό PCB |
Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
Μονάδα διαμόρφωσης: | 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Γυμνό χαλκό, HASL, ENIG, OSP κλπ. |

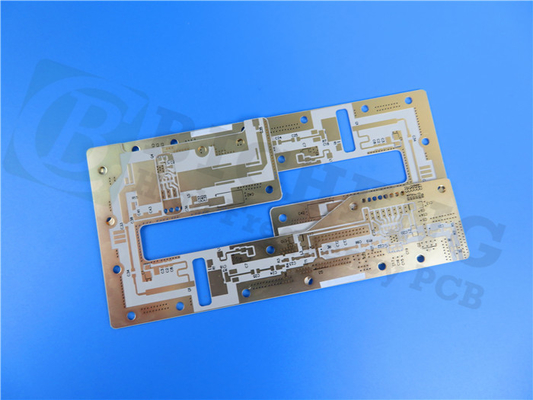

Η κατασκευή αυτού του PCB χαρακτηρίζεται από μια ακαμψία 2 στρωμάτων, που περιλαμβάνει 35 μm χαλκού και στα δύο στρώματα και έναν πυρήνα 0,762 mm (30 mil) RT/duroid 6035HTC.55 mm (± 0).15 mm) συμπληρώνονται από τελική πλάκα πάχους 0,83 mm και ελάχιστο εύρος ίχνη/διαστήματος 6/5 mils.Αυτό το PCB είναι κατασκευασμένο για να ανταποκρίνεται σε αυστηρές προδιαγραφές απόδοσης.Η επιφάνεια από χρυσό βύθισης εξασφαλίζει εξαιρετική δυνατότητα συγκόλλησης, ενώ η μπλε μάσκα συγκόλλησης βελτιώνει την ορατότητα κατά τη διάρκεια της συναρμολόγησης.
Αυτό το PCB είναι συμβατό με το μορφότυπο εικόνας Gerber RS-274-X και συμμορφώνεται με το πρότυπο ποιότητας IPC-Class-2, διασφαλίζοντας ότι πληροί τις προσδοκίες της βιομηχανίας.να γίνει προσιτό στους μηχανικούς σε όλο τον κόσμο.
Οι τυπικές εφαρμογές για το RT/duroid 6035HTC PCB περιλαμβάνουν ενισχυτές υψηλής ισχύος ραδιοσυχνοτήτων και μικροκυμάτων, ζεύγη, φίλτρα, συνδυαστές και διαχωριστές ισχύος.Με τις προηγμένες δυνατότητες διαχείρισης της θερμότητας και τις εξαιρετικές επιδόσεις υψηλής συχνότητας, αυτό το PCB είναι ένα ανεκτίμητο πλεονέκτημα για τα σύγχρονα ηλεκτρονικά σχέδια που απαιτούν αξιοπιστία και αποτελεσματικότητα.
