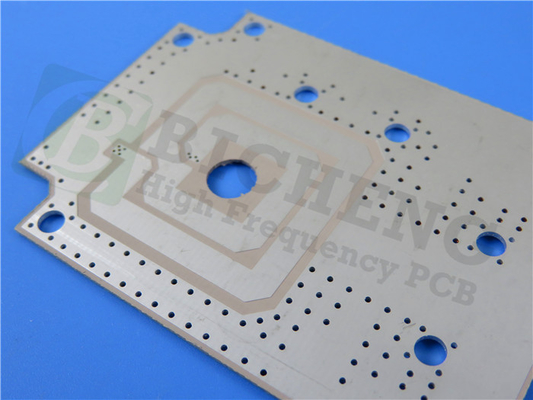

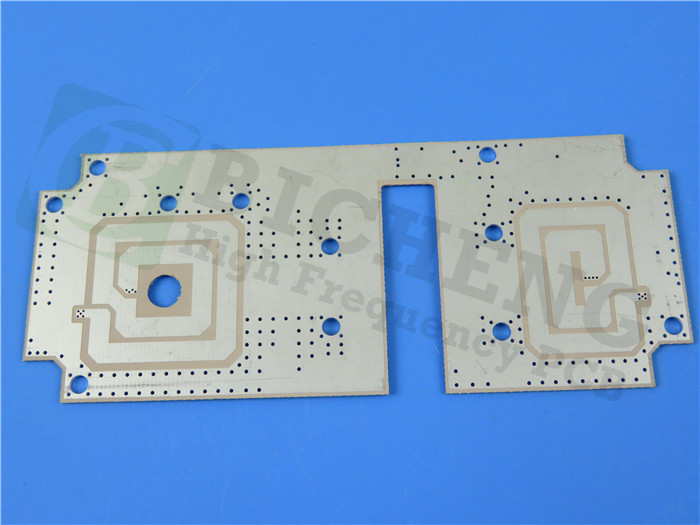

TC350 PCB 10mil 2-στρώμα 1OZ Χαλκό με ENEPIG

TC350 PCB 10mil 2-στρώμα 1OZ Χαλκό με ENEPIG

MOQ: 1PCS
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Σώμα σακούλες+Κάρτονες
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000 PCS ανά μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Υλικό:
TC350
Αριθμός στρωμάτων:
2-στρώμα
Μέγεθος PCB:
97.5 mm x 31,7 mm = 1PCS, +/- 0,15 mm
Μοντέλο:
10mil
Βάρος χαλκού:
Εξωτερικά στρώματα 1 ουγκιά (1,4 ml)
Τελεία επιφάνειας:
Ηλεκτρικός νικλέκ, ηλεκτρικός παλλάδιο και χρυσός κατά βύθιση (ENEPIG)
Επισημαίνω:

10mil PCB

,

1OZ PCB χαλκού

,

Δύο στρώματα PCB

Περιγραφή προϊόντος

Το TC350 PCB κατασκευάζεται από το Rogers TC350 laminates, με μοναδική σύνθεση PTFE, υψηλής θερμικής αγωγιμότητας κεραμικά γεμίσματα και υφασμένη γυάλινη ενίσχυση.Αυτός ο συνδυασμός έχει ως αποτέλεσμα χαμηλή απώλεια εισαγωγής και υψηλή θερμική αγωγιμότηταΟ σχεδιασμός του εξασφαλίζει ανώτερη αξιοπιστία και μειωμένες θερμοκρασίες λειτουργίας, ιδανικές για συστήματα ενισχυτή ισχύος και κεραίες.



Με διηλεκτρική σταθερά (Dk) 3,5 σε 1 MHz, 1,8 GHz και 10 GHz, τα στρώματα TC350 διατηρούν εξαιρετική σταθερότητα σε διάφορες θερμοκρασίες.Αυτή η σταθερότητα είναι ζωτικής σημασίας για τη μεγιστοποίηση του κέρδους και την ελαχιστοποίηση της απώλειας εύρους ζώνης σε ενισχυτές ισχύος και κεραίεςΕπιπλέον, είναι απαραίτητο για συσκευές ευαίσθητες σε φάση και σε αντίσταση, όπως οι μετασχηματιστές δικτύου και οι διαχωριστές ισχύος Wilkinson.



Τα βασικά χαρακτηριστικά περιλαμβάνουν:
- Συντελεστής διάσπασης: 0,0015 σε 1 MHz, 0,0018 σε 1,8 GHz και 0,002 σε 10 GHz
- Συντελεστής θερμικής διαστολής (CTE): 7 ppm/°C στους άξονες x και y, 23 ppm/°C στον άξονα z από 50°C έως 150°C
- Χαμηλός θερμικός συντελεστής Dk: -9 ppm/°C από -40°C έως 140°C
- Υψηλή θερμική αγωγιμότητα: 0,72 W/mk
- Απορρόφηση υγρασίας: 0,05%
- T260, T288, T300: > 60 λεπτά



Ιδιοκτησία Μονάδες Αξία Δοκιμή Merthod
1Ηλεκτρικές ιδιότητες
Διορθωτικό σύστημα για την παραγωγή ηλεκτρικών συστατικών
@ 1 MHz - Δεν ξέρω. 3.50 IPC TM-650 2.5.5.3
@1,8 GHz - Δεν ξέρω. 3.50 ΣΥΝΟΜΕΝΗ ΚΟΥΣΗ
@10 GHz - Δεν ξέρω. 3.50 IPC TM-650 2.5.5.5
Παράγοντας διάσπασης
@ 1 MHz - Δεν ξέρω. 0.0015 IPC TM-650 2.5.5.3
@1,8 GHz - Δεν ξέρω. 0.0018 ΣΥΝΟΜΕΝΗ ΚΟΥΣΗ
@10 GHz - Δεν ξέρω. 0.0020 IPC TM-650 2.5.5.5
Συντελεστής θερμοκρασίας του διηλεκτρικού - Δεν ξέρω.
ΤC r @ 10 GHz (-40-150°C) ppm/oC -9 IPC TM-650 2.5.5.5
Αντίσταση όγκου
C96/35/90 MΩ-cm 7.4x106 IPC TM-650 2.5.17.1
Ε24/125 MΩ-cm 1.4x108
Αντίσταση επιφάνειας
C96/35/90 3.2x107 IPC TM-650 2.5.17.1
Ε24/125 4.3x108 IPC TM-650 2.5.17.1
Ηλεκτρική ισχύς Βόλτ/mil (kV/mm) 780 (31) IPC TM-650 2.5.6.2
Ηλεκτρική διάσπαση kV 40 IPC TM-650 2.5.6
Αντίσταση τόξου δευτερεύον > 240 IPC TM-650 2.5.1
2.Θερμικές ιδιότητες
Θερμοκρασία αποσύνθεσης (Td)
Αρχική °C 520 IPC TM-650 2.4.24.6
5% °C 567 IPC TM-650 2.4.24.6
Τ260 ελάχιστο > 60 IPC TM-650 2.4.24.1
Τ288 ελάχιστο > 60 IPC TM-650 2.4.24.1
Τ300 ελάχιστο > 60 IPC TM-650 2.4.24.1
Θερμική επέκταση, CTE (x,y) 50-150oC ppm/oC 7, 7 IPC TM-650 2.4.41
Θερμική επέκταση, CTE (z) 50-150oC ppm/oC 12 IPC TM-650 2.4.24
% άξονας z Διεύρυνση (50-260oC) % 1.2 IPC TM-650 2.4.24
3Μηχανικές ιδιότητες
Δυνατότητα απολέπισης σε χαλκό (1 oz/35 μm)
Μετά από θερμική πίεση Επικαιροποίηση 7 (1.2) IPC TM-650 2.4.8
Σε υψηλές θερμοκρασίες (150oC) Επικαιροποίηση 9 (1.6) IPC TM-650 2.4.8.2
Λύσεις μετά τη διαδικασία Επικαιροποίηση 7 (1.2) IPC TM-650 2.4.8
Μοντέλο νεολαίας kpsi (MPa)   IPC TM-650 2.4.18.3
Δυνατότητα κάμψης (Μηχανή/Συνοδρόμιο) kpsi (MPa) 14/10 (97/69) IPC TM-650 2.4.4
Δυνατότητα τράβηξης (μηχανή/διασταύρωση) kpsi (MPa) 11/8 (76/55) IPC TM-650 2.4.18.3
Συμπίεση kpsi (MPa)   ΑΣTM D-3410
Αναλογία Poisson - Δεν ξέρω.   ΑΣTM D-3039
4. Φυσικές ιδιότητες
Απορρόφηση νερού % 0.05 IPC TM-650 2.6.2.1
Πυκνότητα, περιβάλλον 23oC g/cm3 2.30 Μέθοδος Α
Θερμική αγωγιμότητα W/mK 0.72 ΑΣΤΜD5470
Ειδική θερμότητα Δ/γΚ 0.90 ΑΣTM D5470
Πυροδοσία τάξη V0 UL-94
Εκπομπές αερίων από την NASA, 125oC, ≤10-6 torr
Συνολική απώλεια μάζας % 0.02 Η NASA SP-R-0022A
Συλλεγόμενα πτητικά % 0.01 Η NASA SP-R-0022A
Ανακτήθηκε υδρατμός % 0.01 Η NASA SP-R-0022A



Υλικό PCB: Υφαντικές ίνες γυαλιού ενισχυμένες, κεραμικά γεμάτες, σύνθετες με βάση το PTFE
Ονομασία: TC350
Διορθωτική σταθερά: 3.5±0.05
Θερμική αγωγιμότητα 0.72 W/m-K
Παράγοντας διάσπασης Df.002@10 GHz
Αριθμός στρωμάτων: Διπλό στρώμα, πολυστρώμα, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Μονάδα διαμόρφωσης: 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Γυμνό χαλκό, HASL, ENIG, OSP, κασσίτερο βύθισης κλπ.



Το TC350 PCB επωφελείται από μειωμένες θερμοκρασίες διασταύρωσης και βελτιωμένη αξιοπιστία, με εξαιρετική διάχυση και διαχείριση της θερμότητας.Αυτό οδηγεί σε βελτιωμένη χρήση εύρους ζώνης και αποτελεσματικότητα για ενισχυτές και κεραίες, σε συνδυασμό με την ανώτερη αξιοπιστία της τρύπας.



Κατασκευάζεται ως δύο στρωμάτων άκαμπτο PCB, διαθέτει 35 μm χαλκού και στα δύο στρώματα και πάχος πυρήνα 0,254 mm (10 mil) TC350.15 mm) με τελικό πάχος 0Υποστηρίζει ελάχιστες απαιτήσεις για ίχνη και χώρο 5/5 mils και ελάχιστο μέγεθος τρύπας 0,2 mm, χωρίς τυφλούς διαδρόμους.



Το PCB αυτό παρέχεται με έργα τέχνης σε μορφή Gerber RS-274-X και πληροί το πρότυπο ποιότητας IPC-Class-2.



Τυπικές εφαρμογές περιλαμβάνουν ενισχυτές ισχύος, φίλτρα, ενισχυτές που τοποθετούνται σε πύργο (TMA), ενισχυτές που τοποθετούνται σε πύργο (TMB), κεραίες θερμικού κύκλου ευαίσθητες στην διηλεκτρική ροή,και μικροκυμάτων συνδυαστές και power dividersΜε την προηγμένη θερμική διαχείριση και τις εξαιρετικές ηλεκτρικές επιδόσεις του, το PCB TC350 είναι μια αξιόπιστη επιλογή για σύγχρονα ηλεκτρονικά σχέδια.
