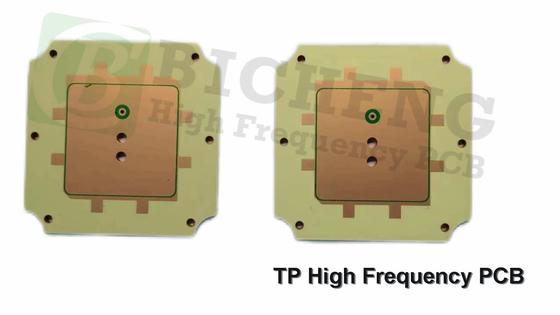

TP300 PCB 0,5 mm 2 στρώσεων Immersion ασημένιο πλακέτο κυκλώματος

TP300 PCB 0.5mm 2-Layer Immersion silver Circuit Board
TP300 PCB 0.5mm 2-Layer Immersion silver Circuit Board

Μεγάλες Εικόνας :  TP300 PCB 0,5 mm 2 στρώσεων Immersion ασημένιο πλακέτο κυκλώματος

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1PCS
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: TP300 Αριθμός στρωμάτων: 2-στρώμα
Μέγεθος PCB: 53.2 mm x 66.56 mm = 2 τύποι = 2PCS, +/- 0,15 mm Μοντέλο: 0.5mm
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: Ασημί εμβάπτισης

Το TP300 PCB είναι μια προηγμένη πλακέτα τυπωμένων κυκλωμάτων κατασκευασμένη από το μοναδικό θερμοπλαστικό υλικό TP, ειδικά σχεδιασμένη για εφαρμογές υψηλής συχνότητας.Το διηλεκτρικό στρώμα των στρωμάτων TP αποτελείται από κεραμική και ρητίνη οξειδίου πολυφαινυλενίου (PPO), προσφέροντας εξαιρετικές διηλεκτρικές επιδόσεις χωρίς την ενίσχυση από υαλοπλαστική.καθιστώντας το TP300 κατάλληλο για ένα ευρύ φάσμα απαιτήσεων κυκλώματος.



Εισαγωγή της ΤΠ Wangling

Το υλικό TP είναι ένα χαρακτηριστικό θερμοπλαστικό υψηλής συχνότητας που χρησιμοποιείται στη βιομηχανία.εξάλειψη της ανάγκης για ενίσχυση από γυαλί ίνεςΗ διηλεκτρική σταθερά μπορεί να ρυθμιστεί με λεπτομέρεια ρυθμίζοντας την αναλογία της κεραμικής προς την ρητίνη PPO.Αυτή η εξειδικευμένη διαδικασία παραγωγής έχει ως αποτέλεσμα εξαιρετικές διηλεκτρικές επιδόσεις και εξαιρετική αξιοπιστίαΣτο πλαίσιο αυτό, το "TP" αναφέρεται στο υλικό ομαλής επιφάνειας χωρίς επένδυση χαλκού, ενώ το "TP-1" υποδηλώνει την έκδοση με επένδυση χαλκού σε μία πλευρά,και "TP-2" ορίζει το υλικό με επένδυση χαλκού και στις δύο πλευρές.



Βασικά χαρακτηριστικά

Ένα από τα καθοριστικά χαρακτηριστικά του TP300 είναι η ρυθμιζόμενη διηλεκτρική σταθερά του, η οποία μπορεί να επιλεγεί σε ένα εύρος από 3 έως 25.0, 4.4, 6.0, και 9.6Η διηλεκτρική απώλεια είναι χαμηλή, με ελάχιστη διακύμανση έως 10 GHz, εξασφαλίζοντας αξιόπιστη λειτουργία σε εφαρμογές υψηλής συχνότητας.Το TP300 μπορεί να αντέξει μακροχρόνιες θερμοκρασίες λειτουργίας που κυμαίνονται από -100°C έως +150°CΩστόσο, πρέπει να λαμβάνεται μέριμνα ώστε να μην υπερβαίνει τους 180°C, καθώς αυτό μπορεί να οδηγήσει σε παραμόρφωση και υποβάθμιση των επιδόσεων.



Τεχνική παράμετρος προϊόντος Προϊόντα και δελτίο δεδομένων
Χαρακτηριστικά του προϊόντος Προϋποθέσεις δοκιμής Μονάδα TP TP-1 TP-2
Διορθωτική σταθερά Όταν η διηλεκτρική σταθερά είναι ≤ 11, η συνθήκη δοκιμής είναι 10GHz.

Όταν η διηλεκτρική σταθερά είναι > 11, η συνθήκη δοκιμής είναι 5 GHz.
/ 3.0±0.06 40,4±0.09 6.0±0.12
6.15±0.12 9.2±0.18 90,6±0.19
10.2±0.2 11.0±0.022 16.0±0.4
20.0±0.8 22.0±0.88 25.0±1.0
Η διηλεκτρική σταθερά μπορεί να προσαρμοστεί στο εύρος από 3,0 έως 25.
Διορθωτική μέθοδος Η διηλεκτρική σταθερά είναι 3,0 ∙ 11.0 / ± 2%
Η διηλεκτρική σταθερά είναι 11,1 ̇16.0 / ±2,5%
Η διηλεκτρική σταθερά 16.1 ̇25.0 / ± 4%
Τανγκέντα απώλειας Τανγκέντα απώλειας 3,0 ̇ 9.5 10GHz / 0.0010
Απώλεια Τανγκέντ 9,6110 10GHz / 0.0012
Απώλεια Τάντζεν 11,1 ̇16.0 5GHz / 0.0015
Απώλεια Τάντζεν 16,1 ̇25.0 5GHz / 0.0020 ∙0.0025
Δείκτης σταθερής θερμοκρασίας με διηλεκτρικό Η διηλεκτρική σταθερά είναι 3,0·9.5 -55 oC έως 150 oC PPM/°C - 50
Η διηλεκτρική σταθερά είναι 9,6 ̇16.0 -55 oC έως 150 oC PPM/°C -40
Η διηλεκτρική σταθερά 16.1 ̇25.0 -55 oC έως 150 oC PPM/°C -55
Δυνατότητα απολέπισης 1 OZ Κανονική κατάσταση Α/χμ > 0.6
1 OZ μετά από δοκιμή υγρασίας κλιματισμού Α/χμ > 0.4
Αντίσταση όγκου Κανονική κατάσταση σε 500V MΩ.cm > 1 × 109
Αντίσταση επιφάνειας Κανονική κατάσταση σε 500V > 1 × 107
Συντελεστής θερμικής διαστολής
(XY Z)
Η διηλεκτρική σταθερά είναι 3,00 ∆4.40 -55 oC έως 150 oC PPM/°C 60,60,70
Η διηλεκτρική σταθερά είναι 4,606.15 -55 oC έως 150 oC PPM/°C 50,50,60
Η διηλεκτρική σταθερά είναι 6,1611·0 -55 oC έως 150 oC PPM/°C 40,40,55
Η διηλεκτρική σταθερά είναι 11,1 ̇16.0 -55 oC έως 150 oC PPM/°C 40,40,50
Η διηλεκτρική σταθερά 16.1 ̇25.0 -55 oC έως 150 oC PPM/°C 35,35,40
Απορρόφηση νερού 20±2°C, 24 ώρες % ≤0.01
Διαρκής θερμοκρασία λειτουργίας Δωμάτιο υψηλής και χαμηλής θερμοκρασίας °C -100o~150oC
Σύνθεση υλικού Πολυφαινυλένιοοξείδιο, κεραμική, σε συνδυασμό με χαλκό.
Τα δεδομένα πυκνότητας και θερμικής αγωγιμότητας για υλικά με διαφορετικές διηλεκτρικές σταθερές είναι τα ακόλουθα:
Χαρακτηριστικά του προϊόντος Μονάδα Η διηλεκτρική σταθερά
3.0 4.4 6.0 6.15 9.6 10.2 11.0 16.0 20.0 22.0 25.0
Σφιχτότητα g/cm3 1.69 1.89 2.1 2.12 2.26 2.33 2.40 2.76 2.73 2.77 2.94
Θερμική αγωγιμότητα W/(M.K) 0.40 0.44 0.55 0.55 0.65 0.67 0.70 0.80 0.85 0.90 1.0



Υλικό PCB: Πολυφαινυλένιοοξείδιο, κεραμικά
Ονομασία (σειρά ΤΠ) Ονομασία DK DF
TP300 3.0±0.06 0.0010
TP440 40,4±0.09 0.0010
TP600 6.0±0.12 0.0010
TP615 6.15±0.12 0.0010
TP920 9.2±0.18 0.0010
TP960 90,6±0.2 0.0011
TP1020 10.2±0.2 0.0011
TP1100 11.0±0.22 0.0011
TP1600 16.0±0.32 0.0015
TP2000 20.0±0.4 0.0020
TP2200 22.0±0.44 0.0022
TP2500 25.0±0.5 0.0025
Αριθμός στρωμάτων: Μονόπλευρο, διπλόπλευρο PCB
Βάρος χαλκού: 1 oz (35μm), 2 oz (70μm)
Δάψος διηλεκτρικού (διηλεκτρικό πάχος ή συνολικό πάχος) 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 7.0mm, 8.0mm, 10.0mm, 12.0mm
Μέγεθος PCB: ≤ 150 mm × 220 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Καθαρό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσό, ENEPIG κλπ.



Το PCB αυτό διαθέτει δύο στρώσεις άκαμπτης δομής, με πυρήνα TP300 0,5 mm με στρώματα χαλκού 35 μm στις δύο πλευρές.με τελικό πάχος 0.6 mm. Υποστηρίζει ελάχιστες προδιαγραφές ίχνη και χώρου 4/7 mil και χωράει ελάχιστο μέγεθος τρύπας 0,25 mm. Το φινίρισμα της επιφάνειας είναι ασήμι βύθισης,βελτίωση της συγκόλλησης και της συνολικής απόδοσης.

Τα έργα ζωγραφικής παρέχονται σε μορφή Gerber RS-274-X και το PCB συμμορφώνεται με τα πρότυπα ποιότητας IPC-Class-2.

Τυπικές εφαρμογές



Οι ιδανικές εφαρμογές για το PCB TP300 περιλαμβάνουν:
- Αντενές GPS
- Συστήματα πυραύλων
- Φυτίλες.
- Μικροσκοπικές κεραίες



Με τα προηγμένα χαρακτηριστικά και την υψηλή αξιοπιστία του, το PCB TP300 είναι μια εξαιρετική επιλογή για σύγχρονα ηλεκτρονικά σχέδια υψηλής συχνότητας.
