Υλικό: | AD255C | Αριθμός στρωμάτων: | 2-στρώμα |
---|---|---|---|
Μέγεθος PCB: | 36.56mm x 89.59mm = 3 τύποι = 3 PCS, +/- 0,15mm | Μοντέλο: | 1.1mm |
Βάρος χαλκού: | 1 ουγκιά (1,4 ml) εσωτερικά/εξωτερικά στρώματα | Τελεία επιφάνειας: | Χρυσός βύθισης |
Επισημαίνω: | Πυροβολιστικό χρυσό AD255C κεραία PCB,Διπλό στρώμα AD255C PCB κεραίας,40mil AD255C Πίνακα κεραίας |

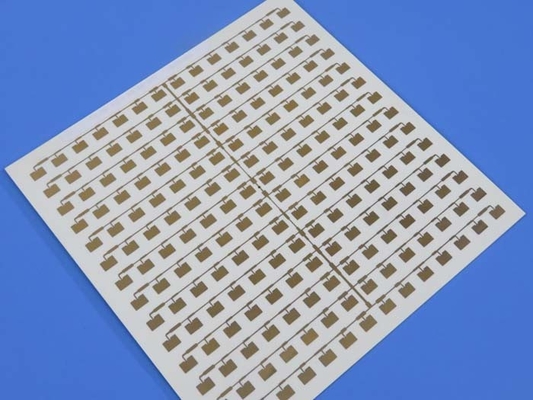

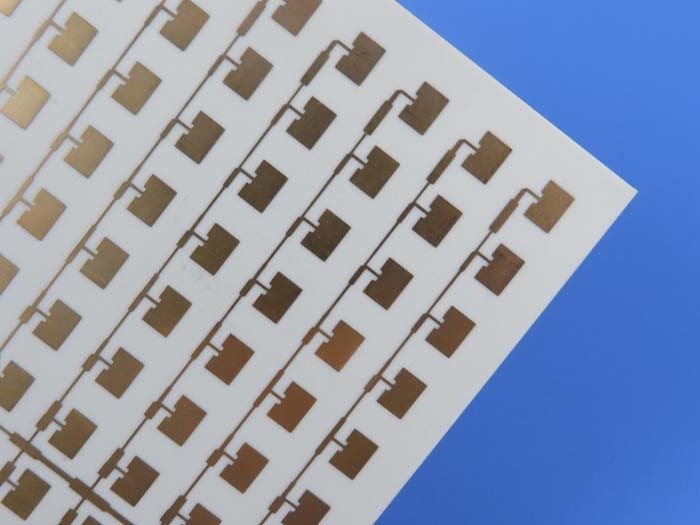

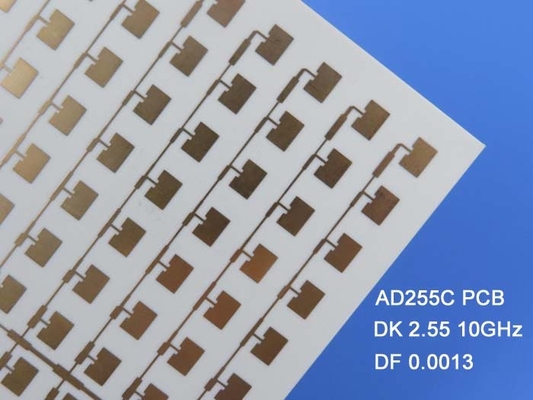

Εισαγωγή στο PCB AD255C
Στον ταχύτατο κόσμο των τηλεπικοινωνιών, η επιλογή των υλικών μπορεί να κάνει ή να καταστρέψει την απόδοση των συσκευών σας.με γυάλινο ενισχυτικό, πλάκες με βάση το PTFE που προσφέρουν εξαιρετικές διηλεκτρικές ιδιότητες και χαμηλή απόδοση απώλειας.Το AD255C είναι ένα παιχνίδι-αλλαγή για την υποδομή κινητής τηλεφωνίας και την αυτοκινητοβιομηχανική τηλεματική.
Βασικά χαρακτηριστικά και προδιαγραφές
Χαμηλή απώλεια και υψηλή αποδοτικότητα
Το υπόστρωμα AD255C είναι κατασκευασμένο με διηλεκτρική σταθερά 2,55 και συντελεστή διάσπασης μόλις 0,0013 στα 10 GHz.κρίσιμη για τη διατήρηση της ακεραιότητας των σημάτων υψηλής συχνότηταςΜε θερμοκρασία αποσύνθεσης άνω των 500°C, το υλικό αντέχει σε απαιτητικές θερμικές συνθήκες, καθιστώντας το αξιόπιστο για μακροχρόνια χρήση.
Προσαρμοσμένο για την απόδοση
Αυτό το PCB διαθέτει ένα 2 στρώματα άκαμπτη στοιβάδα με ένα τελικό πάχος 1,1 mm και βαρύτητες χαλκού 1 ουγκιά στα εξωτερικά στρώματα.Αυτή η κατασκευή όχι μόνο αυξάνει τη μηχανική αντοχή αλλά εγγυάται επίσης ισχυρές ηλεκτρικές επιδόσεις, διασφαλίζοντας την ομαλή λειτουργία των συσκευών επικοινωνίας σας.
Αντίσταση στην υγρασία και στη θερμότητα
Με ποσοστό απορρόφησης υγρασίας μόλις 0,03%, το AD255C PCB είναι κατασκευασμένο για να αντέχει στις περιβαλλοντικές προκλήσεις, εξασφαλίζοντας συνεπή απόδοση σε διάφορες συνθήκες.Οι θερμικές ιδιότητες είναι αξιοσημείωτες., με συντελεστές θερμικής διαστολής (CTE) 34 ppm/°C στον άξονα X και 26 ppm/°C στον άξονα Y, οι οποίοι συμβάλλουν στη σταθερότητα φάσης του.
Ηλεκτρικές ιδιότητες | AD255C | Μονάδες | Προϋποθέσεις δοκιμής | Μέθοδος δοκιμής | |
PIM (30mil/60mil) | - 159/-163 | dBc | Αντανακλαστικοί ήχοι 43 dBm σε 1900 MHz, S1/S1 | Rogers Εσωτερικός 50 Ωμ | |
Δηλεκτρική σταθερά (διαδικασία) | 2.55 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 (IPC TM-650 2.5.5.3) |
Η διηλεκτρική σταθερά (σχεδιασμός) | 2.60 | - | C-24/23/50 | 10 GHz | Διάσταση φάσης διαφορικής μικροστοιχίας |
Παράγοντας διάσπασης (διαδικασία) | 0.0013 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 |
Θερμικός συντελεστής της διηλεκτρικής σταθεράς | -110 | ppm/oΓ | 0°C έως 100°C | 10 GHz | IPC TM-650 2.5.5.5 |
Αντίσταση όγκου | 7.4 x 108 | Μωμ-cm | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
Αντίσταση επιφάνειας | 3.6 x 107 | Μωμ. | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
Ηλεκτρική αντοχή (διαλεκτρική αντοχή) | 911 | V/mil | - | - | IPC TM-650 2.5.6.2 |
Ηλεκτρική διάσπαση | > 40 | kV | D-48/50 | Κατεύθυνση X/Y | IPC TM-650 2.5.6 |
Θερμικές ιδιότητες | |||||
Θερμοκρασία αποσύνθεσης (T)d) | > 500 | ̊C | 2 ώρες @ 105 ̊C | 5% μείωση βάρους | IPC TM-650 2.3.40 |
Συντελεστής θερμικής διαστολής - x | 34 | ppm/ ̊C | - | -55 °C έως 288 °C | IPC TM-650 2.4.41 |
Συντελεστής θερμικής διαστολής - y | 26 | ppm/ ̊C | - | -55 °C έως 288 °C | IPC TM-650 2.4.41 |
Συντελεστής θερμικής διαστολής - z | 196 | ppm/ ̊C | - | -55 °C έως 288 °C | IPC TM-650 2.4.41 |
Θερμική αγωγιμότητα | 0.35 | W/mK | - | z κατεύθυνση | ΑΣTM D5470 |
Ώρα για Αποστρωματισμό | > 60 | λεπτά | όπως παραλήφθηκε | 288 ̊C | IPC TM-650 2.4.24.1 |
Μηχανικές ιδιότητες | |||||
Δυνατότητα απολέπισης χαλκού μετά από θερμική πίεση | 2.4 (13.6) |
Επικαιρότητα: | 10s @ 288 ̊C | 35 μm φύλλο | IPC TM-650 2.4.8 |
Δυνατότητα κάμψης (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ΑΣTM D790 |
Δυνατότητα τράβηξης (MD/CMD) | 8.1/6.6 (55.8/45.5) | MPa (ksi) | 23°C/50% RH | - | ΑΣTM D3039/D3039-14 |
Φλεξικό μοντέλο (MD/CMD) | 930/818 (6.412/5.640) | MPa (ksi) | 25°C ± 3°C | - | Μέθοδος δοκιμής IPC-TM-650 2.4.4 |
Διαμετρική σταθερότητα (MD/CMD) | 0.03/0.07 | mils/inch | μετά την ελίτ + το ψήσιμο | - | IPC-TM-650 2.4.39α |
Φυσικές Ιδιότητες | |||||
Πυροδοσία | V-0 | - | - | - | UL-94 |
Απορρόφηση υγρασίας | 0.03 | % | Ε1/105 +Δ48/50 | - | IPC TM-650 2.6.2.1 |
Σφιχτότητα | 2.28 | g/cm3 | C-24/23/50 | - | ΑΣTM D792 |
Ειδική θερμική ικανότητα | 0.813 | Δ/γ/Κ | 2 ώρες σε θερμοκρασία 105°C | - | ΑΣTM E2716 |
Ορισμένα από τα πλεονεκτήματα του AD255C Antenna PCB
Βελτιωμένη ακεραιότητα σήματος
Το AD255C PCB έχει σχεδιαστεί για να ελαχιστοποιεί την απώλεια εισαγωγής και την παθητική διαμόρφωση (PIM), κρίσιμη για εφαρμογές κεραίας.Αυτό το PCB εξασφαλίζει σαφή και αξιόπιστη επικοινωνία, απαραίτητες για τις κεραίες σταθμών βάσης.
Συμβατότητα και αξιοπιστία
Η συμβατότητά του με τις τυπικές τεχνικές επεξεργασίας PCB με βάση το PTFE επιτρέπει την εύκολη ενσωμάτωση σε υφιστάμενες ροές εργασίας κατασκευής.διασφάλιση ότι λαμβάνετε ένα προϊόν που πληροί υψηλά βιομηχανικά πρότυπα.
Υλικό PCB: | Συσκευάσματα με βάση το PTFE ενισχυμένα με γυαλί |
Ονομασία: | AD255C |
Διορθωτική σταθερά: | 2.55 (10 GHz) |
Παράγοντας διάσπασης | 0.0013 (10 GHz) |
Αριθμός στρωμάτων: | Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB |
Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
Δυνατότητα εκτόξευσης | 20mil (0.508mm), 30mil (0.762mm), 40mil (1.016mm), 60mil (1.524mm), 125mil (3.175mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Καθαρό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσαφένιο κλπ. |
Εφαρμογές
Η ευελιξία του AD255C το καθιστά κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:
- Αντενές σταθμών βάσης κυτταρικής υποδομής: απαραίτητες για τη διατήρηση ισχυρών δικτύων κινητής επικοινωνίας.
- Συστήματα τηλεματικής αυτοκινήτων: Παροχή λύσεων συνδεσιμότητας και πλοήγησης για σύγχρονα οχήματα.
- Εμπορικές κεραίες δορυφορικού ραδιοφώνου: διασφάλιση της μετάδοσης σήματος υψηλής πιστότητας για δορυφορικές επικοινωνίες.
Συμπεράσματα
Όταν πρόκειται για την επιλογή ενός PCB για εφαρμογές μικροκυμάτων και RF, το AD255C κεραία PCB αναδεικνύεται ως ένας από τους κορυφαίους ανταγωνιστές.είναι προσαρμοσμένο για να ανταποκρίνεται στις αυστηρές απαιτήσεις των σύγχρονων τηλεπικοινωνιώνΑνυψώστε τα έργα σας με το AD255C και βιώστε απαράμιλλη απόδοση και αξιοπιστία.
Είτε εργάζεστε σε υποδομές κυτταρικής ή δορυφορικής επικοινωνίας, το AD255C είναι η λύση που χρειάζεστε για ανώτερη ακεραιότητα και αποτελεσματικότητα του σήματος.Επικοινωνήστε μαζί μας σήμερα αν έχετε οποιοδήποτε ερώτημα σχετικά με το έργο PCB.
