Πίνακας κυκλωμάτων ασημένιου τύπου AD1000 PCB 59mil

AD1000 PCB 59mil 2-Layer Immersion Silver Circuit Board
AD1000 PCB 59mil 2-Layer Immersion Silver Circuit Board AD1000 PCB 59mil 2-Layer Immersion Silver Circuit Board

Μεγάλες Εικόνας :  Πίνακας κυκλωμάτων ασημένιου τύπου AD1000 PCB 59mil

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: 1000 μ.Χ Αριθμός στρωμάτων: 2-στρώμα
Μέγεθος PCB: 92.32mm x 41.52mm=2Types=2PCS, +/- 0.15mm Μοντέλο: 1.56mm
Βάρος χαλκού: 1 ουγκιά (1,4 ml) εσωτερικά/εξωτερικά στρώματα Τελεία επιφάνειας: Ασημένιο βύθισης
Επισημαίνω:

Πίνακας κυκλωμάτων ασημένιου βύθισης AD1000

,

Πίνακας κυκλωμάτων ασημένιου τύπου 2 στρώσεων βύθισης

,

Πίνακας κυκλωμάτων ασημένιου βύθισης 59mil

Το AD1000 PCB είναι ένα state-of-the-art κυκλώματα εκτύπωσης που έχει σχεδιαστεί με υφασμένο γυαλί ενισχυμένο με στρώμα,που παρέχει ανώτερη σταθερότητα διαστάσεων και μηχανική ανθεκτικότητα σε σύγκριση με άλλα προϊόντα 10 DkΤο τεράστιο μέγεθος του πίνακα του επιτρέπει την αποτελεσματική επεξεργασία πολλαπλών κυκλωμάτων, καθιστώντας το εξαιρετική επιλογή για τη μικροποίηση σε διάφορες εφαρμογές.Αυτό το υψηλό διηλεκτρικό σταθερό υπόστρωμα είναι ιδιαίτερα ευεργετικό για ενισχυτές ισχύος, φίλτρα, συνδετήρες και άλλα εξαρτήματα που χρησιμοποιούν γραμμές χαμηλής αντίστασης.



Βασικά χαρακτηριστικά

- Εξαιρετικότητα υλικού: Το μόνο υφασμένο γυαλί ενισχυμένο με PTFE/Κηραμικό στρώμα με διηλεκτρική σταθερά (Dk) 10,2 ή μεγαλύτερη.



- Θερμική απόδοση: Καλύτερη στην κατηγορία της θερμική αγωγιμότητα για βελτιωμένη διάχυση της θερμότητας.



- Ανθεκτικός σχεδιασμός: Υψηλή αντοχή στην απολέπιση χαλκού > 12 lbs/in (μετά θερμική πίεση) και 13,6 lbs/in σε υψηλές θερμοκρασίες (150°C), επιτρέποντας λεπτότερα πλάτη γραμμών χαραγμένων.



- Ακεραιότητα του σήματος: Η χαμηλότερη διαθέσιμη απώλεια εισαγωγής, εξασφαλίζοντας σαφέστερη μετάδοση του σήματος.



- Πλεονέκτημα μεγέθους: Τα μεγαλύτερα μεγέθη των πινάκων υποστηρίζουν πολύπλοκες σχεδιασμούς.



- Αντίσταση στην υγρασία: χαμηλή απορρόφηση υγρασίας μόλις 0,03% για τη διατήρηση της απόδοσης σε υγρό περιβάλλον.



- Αξιόπιστη κατασκευή: Εξαιρετικές τιμές CTE (8 ppm/°C, 10 ppm/°C και 20 ppm/°C στις κατευθύνσεις X, Y, Z) εγγυώνται την αξιοπιστία στη σύνδεση των εξαρτημάτων και την απόδοση της PTH.



Ιδιοκτησία Μονάδες Αξία Μέθοδος δοκιμής
1Ηλεκτρικές ιδιότητες
Διορθωτικό σύστημα για την παραγωγή ηλεκτρικών συστατικών
@ 1 MHz -   IPC TM-650 2.5.5.3
@ 10 GHz - 10.2 IPC TM-650 2.5.5.5
Παράγοντας διάσπασης
@ 1 MHz -   IPC TM-650 2.5.5.3
@ 10 GHz - 0.0023 IPC TM-650 2.5.5.5
Συντελεστής θερμοκρασίας του διηλεκτρικού -
TCεr @ 10 GHz (-40-150°C) ppm/°C -380 IPC TM-650 2.5.5.5
Αντίσταση όγκου
C96/35/90 MΩ-cm 1.40x109 IPC TM-650 2.5.17.1
Ε24/125 MΩ-cm 5.36x107 IPC TM-650 2.5.17.1
Αντίσταση επιφάνειας
C96/35/90 1.80x109 IPC TM-650 2.5.17.1
Ε24/125 3.16x108 IPC TM-650 2.5.17.1
Ηλεκτρική ισχύς Βόλτ/mil (kV/mm) 622 (24.5) IPC TM-650 2.5.6.2
Ηλεκτρική διάσπαση kV > 45 IPC TM-650 2.5.6
Αντίσταση τόξου δευτερεύον > 180 IPC TM-650 2.5.1
2. Θερμικές ιδιότητες
Θερμοκρασία αποσύνθεσης (Td)
Αρχική °C > 500 IPC TM-650 2.4.24.6
5% °C > 500 IPC TM-650 2.4.24.6
Τ260 ελάχιστο > 60 IPC TM-650 2.4.24.1
Τ288 ελάχιστο > 60 IPC TM-650 2.4.24.1
Τ300 ελάχιστο > 60 IPC TM-650 2.4.24.1
Θερμική επέκταση, CTE (x,y) 50-150oC ppm/°C 8, 10 IPC TM-650 2.4.41
Θερμική επέκταση, CTE (z) 50-150oC ppm/°C 20 IPC TM-650 2.4.24
% άξονας z Διεύρυνση (50-260oC) %   IPC TM-650 2.4.24
3Μηχανικές ιδιότητες
Δυνατότητα απολέπισης σε χαλκό (1 oz/35 μm)
Μετά από θερμική πίεση Επικαιροποίηση >12 (2.1) IPC TM-650 2.4.8
Σε Υψηλές Θερμοκρασίες (150o) Επικαιροποίηση 13.6 (2.4) IPC TM-650 2.4.8.2
Λύσεις μετά τη διαδικασία Επικαιροποίηση   IPC TM-650 2.4.8
Μοντέλο νεολαίας kpsi (GPa) 200 (1,38) IPC TM-650 2.4.18.3
Δυνατότητα κάμψης (Μηχανή/Συνοδρόμιο) kpsi (MPa) 9.9/7.5 (68/52) IPC TM-650 2.4.4
Δυνατότητα τράβηξης (μηχανή/διασταύρωση) kpsi (MPa) 5.1/4.3 (35/30) IPC TM-650 2.4.18.3
Συμπίεση kpsi (GPa) > 425 (> 2,93) ΑΣTM D-3410
Αναλογία Poisson - 0.16 ΑΣTM D-3039
4. Φυσικές ιδιότητες
Απορρόφηση νερού % 0.03 IPC TM-650 2.6.2.1
Πυκνότητα, περιβάλλον 23oC g/cm3 3.20 Μέθοδος Α
Θερμική αγωγιμότητα W/mK 0.81 ΑΣTM E1461
Πυροδοσία τάξη Γνωρίζει το V0 UL-94
Εκπομπές αερίων από την NASA, 125oC, ≤10-6 torr %   Η NASA SP-R-0022A
Συνολική απώλεια μάζας % 0.01 Η NASA SP-R-0022A
Συλλεγόμενα πτητικά % 0.00 Η NASA SP-R-0022A
Ανακτήθηκε υδρατμός % 0.00 Η NASA SP-R-0022A



Οφέλη

Το AD1000 PCB προσφέρει σημαντικά πλεονεκτήματα για τα έργα σας. Η μηχανική του αντοχή εξασφαλίζει ότι μπορεί να αντέξει τα δονητικά στρες, καθιστώντας το ιδανικό για μικροσκοπικά κυκλώματα.Δείχνει βελτιωμένη σταθερότητα διαστάσεων, υπερισχύοντας σε αξιοπιστία από άλλα προϊόντα 10 Dk.



Η μικροποίηση των κυκλωμάτων με το AD1000 οδηγεί σε μείωση του βάρους, ένας ουσιαστικός παράγοντας στις αεροδιαστημικές και υψηλής απόδοσης εφαρμογές.διασφάλιση μακροζωίας και σταθερότητας ακόμη και υπό απαιτητικές συνθήκες.



Επιπλέον, το AD1000 PCB βελτιώνει την ακεραιότητα του σήματος, ελαχιστοποιώντας την απώλεια για ανώτερη επικοινωνία και απόδοση.τελικά μείωση του συνολικού κόστους του έργουΕίναι σημαντικό ότι διατηρεί χαμηλή απώλεια ακόμη και σε υγρό περιβάλλον, εξασφαλίζοντας υψηλή απόδοση σε διάφορες συνθήκες.



Υλικό PCB: Υφασμένο γυαλί ενισχυμένο με PTFE/κεραμικό
Ονομασία: AD1000
Διορθωτική σταθερά: 10.2
Παράγοντας διάσπασης 0.0023 10GHz
Αριθμός στρωμάτων: Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Μονάδα διαμόρφωσης: 6mil (0.1524mm), 10.5mil (0.2667mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 59mil (1.499mm ), 125mil (3.175mm ), 127mil (3.226mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Χάλκινο χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP κλπ.



Προδιαγραφές

Η συσσώρευση PCB αποτελείται από ένα άκαμπτο σχέδιο 2 στρωμάτων, με ένα στρώμα χαλκού 1 35 μm, ένα πάχος πυρήνα AD1000 1.499 mm (59 mil) και ένα στρώμα χαλκού 2 επίσης σε 35 μm.



Όσον αφορά τις διαστάσεις του πίνακα, το AD1000 έχει διαστάσεις 92,32 mm x 41,52 mm, διαθέσιμο σε 2 τύπους (2 PCS), με ανοχή +/- 0,15 mm.ενώ το ελάχιστο μέγεθος τρύπας είναι 0.35 χιλιοστά.



Το πάχος της τελικής πλάκας είναι 1,56 mm και το βάρος του τελικού χαλκού είναι 1 ουγκιά (1,4 mils) για τα εξωτερικά στρώματα.



Για την επιφάνεια, η επάνω πλευρά σημειώνεται με λευκό, ενώ δεν υπάρχει επιφάνεια στην κάτω πλευρά.διενεργείται ηλεκτρική δοκιμή 100% για να εξασφαλιστεί η αξιοπιστία.

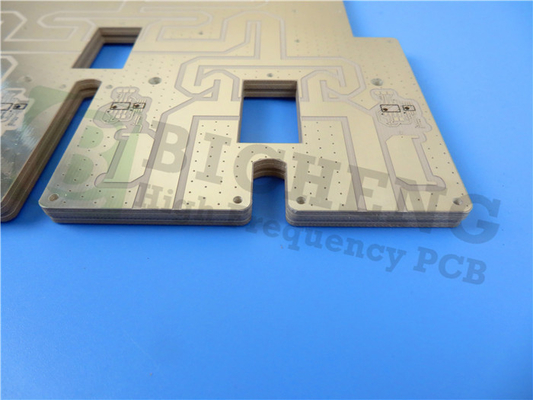

Πίνακας κυκλωμάτων ασημένιου τύπου AD1000 PCB 59mil 0


Πρότυπα & Διαθεσιμότητα

Αυτό το PCB συμμορφώνεται με τα υψηλά πρότυπα ποιότητας. Ο τύπος σχεδίου είναι Gerber RS-274-X, και πληροί το πρότυπο IPC-Class-2. Αυτό το προϊόν είναι διαθέσιμο σε όλο τον κόσμο, εξασφαλίζοντας την προσβασιμότητα για τα έργα σας.


Τυπικές εφαρμογές

Το AD1000 PCB είναι ιδανικό για μια ποικιλία εφαρμογών, συμπεριλαμβανομένων:



- Συστήματα X-Band και κάτω

- Μονάδες και συλλογικοί ραντάρ

- Συστήματα αποφυγής συγκρούσεων αεροσκαφών (TCAS)

- Συστήματα επίγειας παρακολούθησης με ραντάρ

- Μικροσκοπικά κυκλώματα και κεραίες

- Ενισχυτές ισχύος (PA)

- ενισχυτές χαμηλού θορύβου (LNA)


Με τα προηγμένα χαρακτηριστικά και τις ισχυρές επιδόσεις του, το AD1000 PCB είναι μια αξιόπιστη επιλογή για τις ηλεκτρονικές σας ανάγκες.

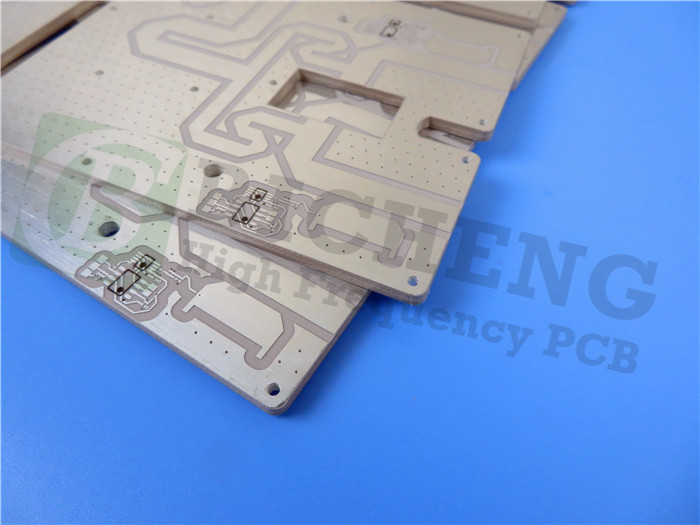

Πίνακας κυκλωμάτων ασημένιου τύπου AD1000 PCB 59mil 1
