60mil DiClad 880 PCB 2 στρώμα Immesion χρυσό πλακέτα κυκλώματος

60mil DiClad 880 PCB 2 Layer Immesion Gold Circuit Board
60mil DiClad 880 PCB 2 Layer Immesion Gold Circuit Board 60mil DiClad 880 PCB 2 Layer Immesion Gold Circuit Board

Μεγάλες Εικόνας :  60mil DiClad 880 PCB 2 στρώμα Immesion χρυσό πλακέτα κυκλώματος

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: DiClad 880 Αριθμός στρωμάτων: 2-στρώμα
Μέγεθος PCB: 700,28 mm x 139,35 mm = 1PCS, +/- 0,15 mm Μοντέλο: 60 χιλιοστών
Βάρος χαλκού: 1 ουγκιά (1,4 ml) εσωτερικά/εξωτερικά στρώματα Τελεία επιφάνειας: Χρυσός βύθισης
Επισημαίνω:

Πίνακας κυκλωμάτων από χρυσό 60 χιλιοστών

,

Πίνακας κυκλωμάτων PCB DiClad 880

,

Πίνακες PCB δύο στρωμάτων από χρυσό

Το DiClad 880 PCB είναι κατασκευασμένο από προηγμένο υφασμένο υαλοπλαστικό της Rogers ενισχυμένο με σύνθετες ύλες PTFE,ειδικά σχεδιασμένα για να παρέχουν χαμηλότερη διηλεκτρική σταθερά για υποστρώματα πλακών κυκλωμάτωνΜε ακριβή έλεγχο της αναλογίας ινών γυαλιού/PTFE, τα λαμινάτα DiClad 880 όχι μόνο επιτυγχάνουν χαμηλότερη διηλεκτρική σταθερά και συντελεστή διάσπασης, αλλά προσφέρουν επίσης βελτιωμένη σταθερότητα διαστάσεων.Η μοναδική ενσωμάτωση υφασμένης ινώδους γυαλιού στο DiClad 880 εξασφαλίζει μεγαλύτερη σταθερότητα σε σύγκριση με τα μη υφασμένα υφασματικά ενισχυμένα στρώματα PTFE με παρόμοιες διηλεκτρικές ιδιότητες, καθιστώντας την ιδανική επιλογή για εφαρμογές υψηλών επιδόσεων.



Βασικά χαρακτηριστικά

Το DiClad 880 παρουσιάζει διηλεκτρική σταθερά (Dk) 2,17 ή 2.2, με ανοχή +/- 0,04 σε συχνότητες 10 GHz και 23°C, καθώς και σε 1 MHz. Ο συντελεστής διάσπασης του είναι εντυπωσιακά χαμηλός, μετρώντας 0,0009 σε 10 GHz και 0,0008 σε 1 MHz,συμβάλλει στην αποτελεσματικότητά της.



Επιπλέον, ο συντελεστής θερμοκρασίας της διηλεκτρικής σταθεράς (TcDK) είναι -160 ppm/°C, διατηρώντας σταθερότητα σε ένα εύρος θερμοκρασίας από -10°C έως 140°C. Με ρυθμό απορρόφησης υγρασίας μόλις 0.02%Ο συντελεστής θερμικής διαστολής (CTE) είναι 25 ppm/°C στον άξονα X, 34 ppm/°C στον άξονα Y και 252 ppm/°C στον άξονα Z.Αυτό το στρώμα πληροί επίσης τα πρότυπα εύφλεκτης επιφάνειας UL 94-V0, διασφαλίζοντας την ασφάλεια σε διάφορες εφαρμογές.



Ιδιοκτησία Μέθοδος δοκιμής Υπόθεση ΝτιΚλάντ 880
Η διηλεκτρική σταθερά @ 10 GHz IPC TM-650 2.5.5.5 C23/50 2.17, 2.20
Η διηλεκτρική σταθερά @ 1 MHz IPC TM-650 2.5.5.3 C23/50 2.17, 2.20
Παράγοντας διάσπασης @ 10 GHz IPC TM-650 2.5.5.5 C23/50 0.0009
Παράγοντας διάσπασης @ 1 MHz IPC TM-650 2.5.5.3 C23/50 0.0008
Θερμικός συντελεστής Er (ppm/°C) IPC TM-650 2.5.5.5
Προσαρμοσμένο
-10°C έως +140°C -160
Δυνατότητα αποτρίχωσης (lbs.per inch) IPC TM-650 2.4.8 Μετά από θερμική πίεση 14
Αντίσταση όγκου (MΩ-cm) IPC TM-650 2.5.17.1 C96/35/90 1.4 x 109
Αντίσταση επιφάνειας (MΩ) IPC TM-650 2.5.17.1 C96/35/90 2.9 x 106
Αντίσταση τόξου ΑΣTM D-495 D48/50 > 180
Μοντέλο τράβηξης (kpsi) ΑΣTM D-638 Α, 23°C 267, 202
Δυνατότητα τράβηξης (kpsi) ΑΣTM D-882 Α, 23°C 8.1, 7.5
Συμπίεση (kpsi) ΑΣTM D-695 Α, 23°C 237
Μοντέλο κάμψης (kpsi) ΑΣTM D-790 Α, 23°C 357
Διάσπαση του διηλεκτρικού ρεύματος (kV) ΑΣTM D-149 D48/50 > 45
Σφιχτότητα (g/cm3) Μέθοδος Α ASTM D-792 Α, 23°C 2.23
Απορρόφηση νερού (%) MIL-S-13949H 3.7.7
IPC TM-650 2.6.2.2
Ε1/105 + D24/23 0.02
Συντελεστής θερμότητας IPC TM-650 2.4.24 0°C έως 100°C
Διεύρυνση (ppm/°C) Μέτλερ 3000
Άξονας Χ Θερμομηχανικά 25
Άξονας Y Αναλυτής 34
Άξονας Z   252
Θερμική αγωγιμότητα (W/mK) ΑΣTM E-1225 100°C 0.261
Εκπομπή αερίων Η NASA SP-R-0022A 125°C, ≤ 10-6 torr
Συνολική απώλεια μάζας (%) Μέγιστο 1,00% 0.01
Συλλεγόμενο Αεριώδες Μέγιστο 0,10% 0.01
Υλικό συμπύκνωσης (%)
Επανακύκλωση υδρατμών (%)   0.01
Ορατό συμπυκνωμένο (±)   ΟΧΙ
Πυρσιμότητα UL αρχείο E 80166 UL 94 Ψηλή εγκαύση IPC TM-650 2.3.10 C48/23/50, E24/125 Ακολουθεί τις απαιτήσεις της UL94-V0



Οφέλη

Το DiClad 880 PCB προσφέρει πολλά πλεονεκτήματα, συμπεριλαμβανομένης της εξαιρετικά χαμηλής αγγίξεως απώλειας και της εξαιρετικής σταθερότητας διαστάσεων, τα οποία είναι κρίσιμα για εφαρμογές υψηλής συχνότητας.Η ομοιόμορφη απόδοση του προϊόντος σε όλες τις συχνότητες εξασφαλίζει σταθερές ηλεκτρικές ιδιότητες, παρέχοντας αξιόπιστη λειτουργία.



Το υλικό είναι χημικά ανθεκτικό, έχει τη χαμηλότερη απορρόφηση υγρασίας μεταξύ των σύνθετων υλικών με βάση το PTFE και διατηρεί σταθερή διηλεκτρική σταθερότητα σε ευρύ φάσμα συχνοτήτων.Αυτό το χαμηλό Dk υποστηρίζει ευρύτερα πλάτη γραμμήςΤο DiClad 880 αποτελεί εξαιρετική επιλογή για απαιτητικά ηλεκτρονικά σχέδια.



Προδιαγραφές

Αυτή η συσσωρευτική συσκευή PCB διαθέτει ένα άκαμπτο σχέδιο 2 στρωμάτων, που αποτελείται από ένα στρώμα χαλκού 1 35 μm, έναν πυρήνα DiClad 880 μεγέθους 1.524 mm (60 mil) και ένα στρώμα χαλκού 2 επίσης σε 35 μm.



Οι διαστάσεις της σανίδας είναι 70,28 mm x 139,35 mm, με ανοχή +/- 0,15 mm. Το ελάχιστο ίχνος / χώρος ορίζεται σε 5/8 mils, ενώ το ελάχιστο μέγεθος τρύπας είναι 0,25 mm.



Το πάχος της τελικής πλάκας είναι 0,8 mm και το βάρος του τελικού χαλκού είναι 1 ουγκιά (1,4 mils) για τα εξωτερικά στρώματα.



Για την επιφάνεια, η πάνω πλευρά έχει λευκή εκτύπωση, ενώ η κάτω πλευρά δεν έχει καμία.κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% για την εξασφάλιση της αξιοπιστίας.



Υλικό PCB: Συνθετικά υφασμένα ενισχυμένα με γυαλί ίνες, με βάση το PTFE
Ονομασία: ΝτιΚλάντ 880
Διορθωτική σταθερά: 2.20 (10 GHz)
Συντελεστής διάσπασης 0.0009 (10 GHz)
Αριθμός στρωμάτων: Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB
Βάρος χαλκού: 1 oz (35μm), 2 oz (70μm)
Δυνατότητα διαμετρήσεως 20mil (0,508mm), 30mil (0,762mm), 60mil (1,524mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Χρυσό βύθισης (ENIG), HASL, ασήμι βύθισης, κασσίτερο βύθισης, OSP, ENEPIG, γυμνό χαλκό, καθαρό χρυσαφένιο κλπ.

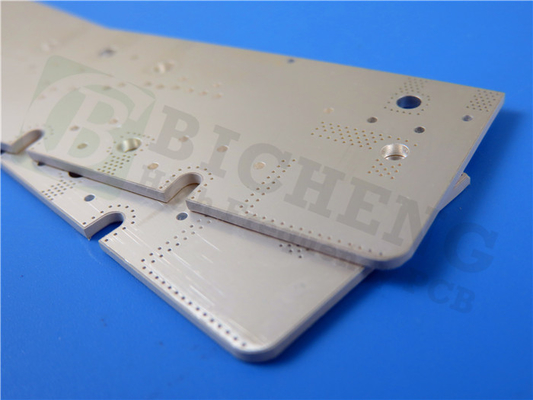

60mil DiClad 880 PCB 2 στρώμα Immesion χρυσό πλακέτα κυκλώματος 0


Πρότυπα & Διαθεσιμότητα

Αυτό το PCB παρέχεται σύμφωνα με υψηλά ποιοτικά πρότυπα. Ο τύπος σχεδίου είναι Gerber RS-274-X και συμμορφώνεται με το πρότυπο IPC-Class-2. Αυτό το προϊόν είναι διαθέσιμο σε όλο τον κόσμο,καθιστώντας την προσβάσιμη για διάφορα έργα.



Τυπικές εφαρμογές

Το DiClad 880 PCB είναι κατάλληλο για μια σειρά εφαρμογών, μεταξύ των οποίων:



- Δίκτυα τροφοδοσίας ραντάρ
- Εμπορικά δίκτυα φάσης
- Αντίνες σταθμού βάσης χαμηλής απώλειας
- Συστήματα καθοδήγησης
- Ψηφιακές ραδιοαρτένες
- Φίλτρα, ζεύγματα και ενισχυτές χαμηλού θορύβου (LNA)



Με τα προηγμένα χαρακτηριστικά και τις ισχυρές επιδόσεις του, το DiClad 880 PCB ξεχωρίζει ως εξαιρετική επιλογή για εφαρμογές ηλεκτρονικών υψηλής συχνότητας και υψηλών επιδόσεων.

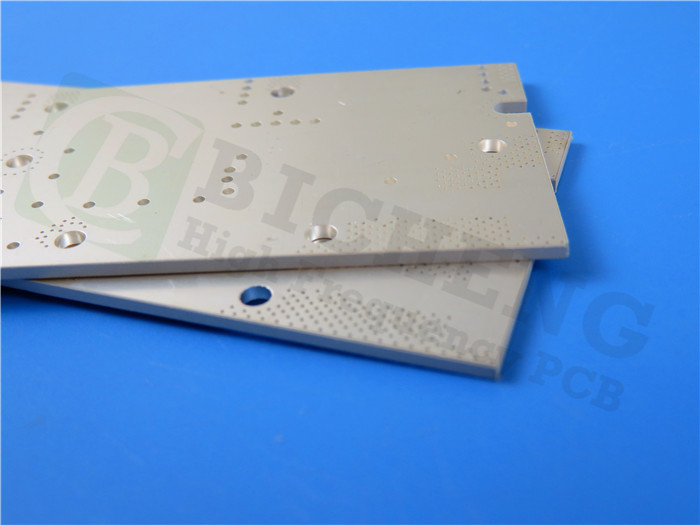

60mil DiClad 880 PCB 2 στρώμα Immesion χρυσό πλακέτα κυκλώματος 1
