IsoClad 917 PCB 31mil 2 στρώσεων ενσωματωμένο από κασσίτερο κυκλώματα

IsoClad 917 PCB 31mil 2 στρώσεων ενσωματωμένο από κασσίτερο κυκλώματα

MOQ: 1pcs
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Σώμα σακούλες+Κάρτονες
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000 PCS ανά μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Υλικό:
IsoClad 917
Αριθμός στρωμάτων:
2-στρώμα
Μέγεθος PCB:
910,17 mm x 31,36 mm = 1PCS, +/- 0,15 mm
Μοντέλο:
0.9mm
Βάρος χαλκού:
Εξωτερικά στρώματα 1 ουγκιά (1,4 ml)
Τελεία επιφάνειας:
Κασσίτερος βύθισης
Επισημαίνω:

Δύο στρώματα PCB

,

Πυροσβεστικό PCB από κασσίτερο

,

31mil PCB

Περιγραφή προϊόντος

Το IsoClad 917 PCB έχει σχεδιαστεί με προηγμένα μη υφασμένα υαλοπινάκια / σύνθετα υλικά PTFE της Rogers, παρέχοντας εξαιρετικές επιδόσεις ως υπόστρωμα πλακέτων κυκλωμάτων.Με διηλεκτρική σταθερά (Dk) 2.17 ή 2.20, τα λαμινάτα IsoClad 917 χρησιμοποιούν μια χαμηλή αναλογία μη υφασμένης υαλοπλαστικής για την επίτευξη της χαμηλότερης διαμετρικής σταθεράς και του συντελεστή διάσπασης που διατίθενται στην κατηγορία του.Αυτή η μοναδική διαμόρφωση επιτρέπει ευελιξία στις εφαρμογέςΟι μεγαλύτερες τυχαίες ίνες και η ιδιόκτητη διαδικασία κατασκευής ενισχύουν τη σταθερότητα των διαστάσεων και την ομοιόμορφη διαμετρική σταθερά,που διαφοροποιεί το IsoClad 917 από τους ανταγωνιστές του.



Βασικά χαρακτηριστικά

Το IsoClad 917 διαθέτει εντυπωσιακές προδιαγραφές, συμπεριλαμβανομένης της διηλεκτρικής σταθεράς 2,17 ή 2,20 σε 10 GHz και 23 °C, μαζί με έναν συντελεστή διάσπασης 0,0013 υπό τις ίδιες συνθήκες.Ο συντελεστής θερμοκρασίας της διηλεκτρικής σταθεράς (TcDK) είναι -157 ppm/°C, εξασφαλίζοντας σταθερότητα σε εύρος θερμοκρασιών από -10°C έως 140°C.



Το λαμινάτο παρουσιάζει ισχυρή αντοχή στην απολέπιση 10 lbs ανά ίντσα και χαμηλό ποσοστό απορρόφησης υγρασίας μόλις 0,04%.47 ppm/°C στον άξονα YΤο IsoClad 917 επιδεικνύει εξαιρετική σταθερότητα διαστάσεων.



Ιδιοκτησία IsoClad 917 Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά @ 10 GHz 2.17, 2.20 C23/50 IPC TM-650 2.5.5.5
Παράγοντας διάσπασης @ 10 GHz 0.0013 C23/50 IPC TM-650 2.5.5.5
Θερμικός συντελεστής Er (ppm/°C) -157 -10°C έως +140°C IPC TM-650 2.5.5.5
Προσαρμοσμένο
Δυνατότητα αποτρίχωσης (lbs.per inch) 10 Μετά την θερμική IPC TM-650 2.4.8
Αντίσταση όγκου (MΩ-cm) 1.5 x 1010 C96/35/90 IPC TM-650 2.5.17.1
Αντίσταση επιφάνειας (MΩ) 1.0 x 109 C96/35/90 IPC TM-650 2.5.17.1
Αντίσταση τόξου (σε δευτερόλεπτα) > 180 D48/50 ΑΣTM D-495
Μοντέλο τράβηξης (kpsi) 133, 120 Α, 23°C ΑΣTM D-638
Δυνατότητα τράβηξης (kpsi) 4.3, 3.8 Α, 23°C ΑΣTM D-882
Συμπίεση (kpsi) 182 Α, 23°C ΑΣTM D-695
Μοντέλο κάμψης (kpsi) 213 Α, 23°C ΑΣTM D-790
Διάσπαση του διηλεκτρικού ρεύματος (kv) > 45 D48/50 ΑΣTM D-149
Σφιχτότητα (g/cm3) 2.23 Α, 23°C Μέθοδος Α ASTM D-792
Απορρόφηση νερού (%) 0.04 Ε1/105 + D24/23 MIL-S-13949H 3.7.7
IPC TM-650 2.6.2.2
Συντελεστής θερμότητας   0°C έως 100°C IPC TM-650 2.4.24
Διεύρυνση (ppm/°C)   Μέτλερ 3000
Άξονας Χ 46 Θερμομηχανικά
Άξονας Y 47 Αναλυτής
Άξονας Z 236
Θερμική αγωγιμότητα (W/mK) 0.263 100°C ΑΣTM E-1225
Εκπομπή αερίων   125°C, ≤10-6torr
Συνολική απώλεια μάζας (%) 0.02 Μέγιστο 1,00%
Συλλεγόμενο Αεριώδες 0.00 Μέγιστο 0,10%
Υλικό συμπύκνωσης (%)
Επανακύκλωση υδρατμών (%) 0.02
Ορατό συμπυκνωμένο (±) ΟΧΙ
Πυροδοσία Συμμορφώνεται με τις απαιτήσεις του
UL94-V0
C48/23/50, E24/125 UL 94 Ψηλή εγκαύση IPC TM-650 2.3.10



Οφέλη

Το IsoClad 917 PCB προσφέρει πολλά πλεονεκτήματα, μεταξύ των οποίων:



- Ενίσχυση από μη υφασμένη γυάλινη ίνα για αυξημένη ευελιξία και απόδοση.


- Χαμηλή διηλεκτρική σταθερά και εξαιρετικά χαμηλή απώλεια, καθιστώντας το ιδανικό για εφαρμογές υψηλής συχνότητας.


- Μικρή απορρόφηση υγρασίας για βελτιωμένη αξιοπιστία.


- Λιγότερη ακαμψία σε σύγκριση με τις υφασμένες ίνες γυαλιού, επιτρέποντας πιο ευέλικτα σχέδια.


- Υψηλές ισοτροπικές ιδιότητες στις κατευθύνσεις Χ, Υ και Ζ, παρέχοντας σταθερή απόδοση.


- Σταθερή διηλεκτρική σταθερά σε ένα εύρος συχνοτήτων, εξασφαλίζοντας αξιόπιστη λειτουργία.


- Βελτιωμένη σταθερότητα διαστάσεων για ακριβείς εφαρμογές.



Υλικό PCB: Μη υφασμένες ίνες γυαλιού / συνθετικές ύλες PTFE
Ονομασία: IsoClad 917
Διορθωτική σταθερά: 2.17 ή 2.20 (10 GHz)
Συντελεστής διάσπασης 0.0013 (10 GHz)
Αριθμός στρωμάτων: Μονόπλευρο, διπλόπλευρο, πολυεπίπεδο PCB, υβριδικό PCB
Βάρος χαλκού: 1 oz (35μm), 2 oz (70μm)
Δυνατότητα διαμετρήσεως 20mil (0,508mm), 31mil (0,787mm), 62mil (1.575mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: ENIG ((χρυσός κατά βύθιση), HASL, ασήμι κατά βύθιση, κασσίτερο κατά βύθιση, ENEPIG, OSP, γυμνό χαλκό, καθαρό επιχρυσωμένο κλπ.

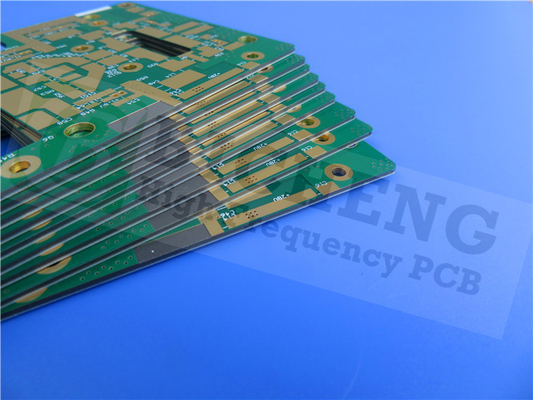

IsoClad 917 PCB 31mil 2 στρώσεων ενσωματωμένο από κασσίτερο κυκλώματα 0



Προδιαγραφές

Αυτή η στοιβάδα PCB αποτελείται από ένα άκαμπτο σχέδιο 2 στρωμάτων, που περιλαμβάνει ένα στρώμα χαλκού 1 35 μm, έναν πυρήνα IsoClad 917 μεγέθους 0,787 mm (31 mil) και ένα στρώμα χαλκού 2 επίσης σε 35 μm.



Οι διαστάσεις του πίνακα είναι 91,17 mm x 31,36 mm, με ανοχή +/- 0,15 mm. Το ελάχιστο ίχνος/διαστήμα ορίζεται σε 5/5 mils και το ελάχιστο μέγεθος τρύπας είναι 0,3 mm.



Το πάχος της τελικής πλάκας είναι 0,9 mm, με ένα τελικό βάρος χαλκού 1,4 mils για τα εξωτερικά στρώματα.



Η επάνω πλευρά είναι επικαλυμμένη με πράσινη μάσκα συγκόλλησης και δεν υπάρχει μάσκα συγκόλλησης στο κάτω μέρος.Κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή για να εξασφαλιστεί η αξιοπιστία.



Πρότυπα & Διαθεσιμότητα

Το IsoClad 917 PCB κατασκευάζεται σύμφωνα με υψηλά ποιοτικά πρότυπα, με τον τύπο σχεδίου να είναι Gerber RS-274-X. Συμμορφώνεται με τα πρότυπα ποιότητας IPC-Class-2, εξασφαλίζοντας αξιοπιστία και απόδοση.Αυτό το προϊόν είναι διαθέσιμο σε όλο τον κόσμο, καθιστώντας το κατάλληλο για διάφορες εφαρμογές.



Τυπικές εφαρμογές

Το IsoClad 917 PCB είναι ιδανικό για μια ποικιλία εφαρμογών, συμπεριλαμβανομένων:



- Συμφωνικές κεραίες
- κυκλώματα Stripline και Micro Strip
- Συστήματα καθοδήγησης
- Ραδικά και ηλεκτρονικά συστήματα

IsoClad 917 PCB 31mil 2 στρώσεων ενσωματωμένο από κασσίτερο κυκλώματα 1
