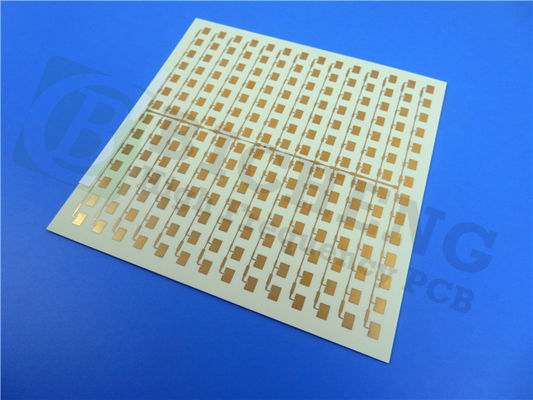

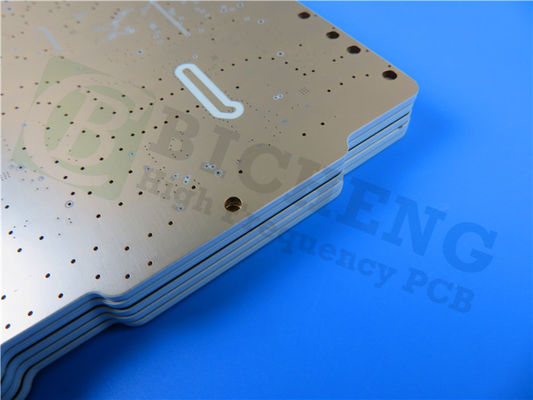

Kappa 438 PCB 40mil 2 στρώματα RF κυκλώματα με ηλεκτρολόγητο νικέλιο και βύθιση χρυσού (ENIG)

Το Kappa 438 PCB είναι κατασκευασμένο από το καινοτόμο υδρογονανθρακικό κεραμικό σύστημα του Rogers ενισχυμένο με γυαλί,Παρέχοντας ανώτερη υψηλής συχνότητας απόδοση, διατηρώντας παράλληλα μια οικονομικά αποδοτική διαδικασία κατασκευήςΑυτό το υλικό χαμηλής απώλειας είναι συμβατό με τις τυποποιημένες τεχνικές κατασκευής εποξίου/γυαλιού (FR-4), καθιστώντας το ιδανική επιλογή για ένα ευρύ φάσμα εφαρμογών.Με βαθμολογία επιβράδυνσης φλόγας UL 94 V-0 και συμβατότητα συγκόλλησης χωρίς μόλυβδοΤο Kappa 438 έχει σχεδιαστεί για να ανταποκρίνεται στις απαιτήσεις των σύγχρονων ηλεκτρονικών συσκευών.

Τα λαμινάτα Kappa 438 διαθέτουν διηλεκτρικές σταθερές (Dk) που ευθυγραμμίζονται με τα πρότυπα της βιομηχανίας FR-4, διευκολύνοντας την απρόσκοπτη μετατροπή των υφιστάμενων σχεδίων FR-4 για την επίτευξη βελτιωμένων ηλεκτρικών επιδόσεων.

Βασικά χαρακτηριστικά

Η Κάππα 438 προσφέρει ένα ισχυρό σύνολο χαρακτηριστικών, συμπεριλαμβανομένου ενός Dk 4.38Το υλικό διαθέτει αυστηρότερες ανοχές Dk και πάχους σε σύγκριση με το παραδοσιακό FR-4, εξασφαλίζοντας συνεπή απόδοση.

Με χαμηλό συντελεστή θερμικής διαστολής (CTE) στον άξονα Z 42 ppm/°C και υψηλή θερμοκρασία μεταφοράς γυαλιού (Tg) άνω των 280°C, το Kappa 438 είναι σχεδιασμένο για αξιοπιστία σε απαιτητικές συνθήκες.Ο θερμικός συντελεστής της διηλεκτρικής σταθεράς είναι -21 ppm/°C στο εύρος θερμοκρασιών -50°C έως 150°CΕπιπλέον, το Kappa 438 πληροί τις απαιτήσεις UL 94-V0 για την εύφλεκτοτητα.

Οφέλη

Το Kappa 438 PCB προσφέρει αρκετά σημαντικά πλεονεκτήματα:

- Εύκολη κατασκευή και συναρμολόγηση σύμφωνα με τις τυποποιημένες διαδικασίες FR-4.


- ευελιξία σχεδιασμού μέσω ενός Dk που επιτρέπει την απλή μετατροπή υφιστάμενων σχεδίων FR-4 που απαιτούν βελτιωμένες ηλεκτρικές επιδόσεις.


-Συνεπής απόδοση κυκλώματος σε μια σειρά εφαρμογών.


- Βελτιωμένη αξιοπιστία των επιχρισμένων τρυπών, συμβάλλοντας στη συνολική αντοχή.


- συμβατότητα με αυτοματοποιημένες διαδικασίες συναρμολόγησης, εξορθολογισμός της παραγωγής.

Προδιαγραφές

Αυτή η στοιβάδα PCB αποτελείται από ένα άκαμπτο σχέδιο 2 στρωμάτων, με ένα στρώμα χαλκού 1 35 μm, ένα Rogers Core Kappa 438 μεγέθους 1,016 mm (40 mil) και ένα στρώμα χαλκού 2 επίσης σε 35 μm.

Οι διαστάσεις του πίνακα είναι 91,17 mm x 51,36 mm, με ανοχή +/- 0,15 mm. Το ελάχιστο ίχνος/διαστήμα ορίζεται σε 4/7 mils και το ελάχιστο μέγεθος τρύπας είναι 0,25 mm.

Το πάχος της τελικής πλάκας είναι 1,1 mm, με ένα τελικό βάρος χαλκού 1 oz (1,4 mils) για τα εξωτερικά στρώματα.και η επιφάνεια είναι ηλεκτρολόγητο νικέλιο με χρυσό βύθισης (ENIG).

Η επάνω πλευρά είναι επικαλυμμένη με μπλε μάσκα συγκόλλησης και δεν υπάρχει μάσκα συγκόλλησης στο κάτω μέρος.Κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή για να εξασφαλιστεί η αξιοπιστία.

Πρότυπα & Διαθεσιμότητα

Το Kappa 438 PCB κατασκευάζεται σύμφωνα με υψηλά ποιοτικά πρότυπα, με τον τύπο σχεδιασμού να είναι Gerber RS-274-X.διασφάλιση αξιόπιστης απόδοσης σε διάφορες εφαρμογέςΤο προϊόν αυτό είναι διαθέσιμο σε όλο τον κόσμο, καθιστώντας το κατάλληλο για ένα ευρύ φάσμα ηλεκτρονικών αναγκών.

Τυπικές εφαρμογές

Το Kappa 438 PCB είναι ιδανικό για πολλές εφαρμογές, συμπεριλαμβανομένων:

- WiFi επιπέδου φορέα και άδεια υποβοηθούμενης πρόσβασης (LAA)
- Συστήματα μικρών κυψελών και κατανεμημένων κερατοειδών (DAS)
- Επικοινωνίες μεταξύ οχημάτων και μεταξύ οχημάτων και υποδομών (V2X)
- τμήματα του Διαδικτύου των Πραγμάτων (IoT), όπως οι έξυπνες οικιακές συσκευές και οι ασύρματοι μετρητές
