Υλικό: | Υποστρώμα Rogers RO3010 | Αριθμός στρωμάτων: | 2-στρώμα |
---|---|---|---|
Μέγεθος PCB: | 600,8 mm x 35,4 mm = 1PCS | Μοντέλο: | 0.32mm |
Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Ασημένιο βύθισης |
Επισημαίνω: | 10 χιλιάδες PCB Rogers.,Ραδιοφωνικά κυκλώματα Rogers PCB,Βυθισμένο ασημένιο PCB Rogers |

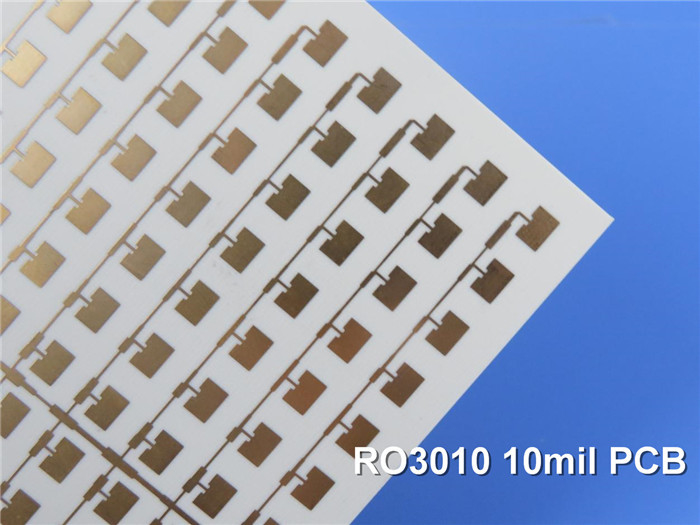

Παρουσιάζουμε ένα υψηλής απόδοσης Rogers RO3010 PCB, σχεδιασμένο για προηγμένες εφαρμογές που απαιτούν εξαιρετική ηλεκτρική και μηχανική σταθερότητα.Αυτό το 2 στρώματα άκαμπτο PCB αξιοποιεί τις ανώτερες ιδιότητες του Rogers RO3010, ένα κεραμικό συνθετικό υλικό PTFE που προσφέρει υψηλή διηλεκτρική σταθερά και εξαιρετική αξιοπιστία σε ευρύ φάσμα συχνοτήτων.Αυτό το PCB είναι ιδανικό για τους μηχανικούς που θέλουν να βελτιώσουν τα σχέδιά τους διατηρώντας την οικονομική απόδοση..
Βασικά χαρακτηριστικά
- Υψηλή διηλεκτρική σταθερά: 10,2 ± 0,30 σε 10 GHz/23°C, εξασφαλίζοντας την αποτελεσματική ακεραιότητα του σήματος.
- Χαμηλός συντελεστής διάσπασης: 0,0022 σε 10 GHz/23°C, ελαχιστοποιώντας την απώλεια σήματος.
- Θερμική σταθερότητα: -55 έως 288 °C, με χαμηλό συντελεστή θερμικής διαστολής 13 ppm/°C (X), 11 ppm/°C (Y) και 16 ppm/°C (Z).
- Υψηλή θερμική σταθερότητα: Td > 500°C, υποστήριξη εφαρμογών υψηλών θερμοκρασιών.
- Εξαιρετική θερμική αγωγιμότητα: 0,95 W/mK για αποτελεσματική διάχυση της θερμότητας.
- Ελάχιστη απορρόφηση υγρασίας: 0,05%, βελτιώνοντας την αξιοπιστία σε διάφορα περιβάλλοντα.
- Ευρύ εύρος λειτουργίας: Κατάλληλο για περιβάλλοντα από -40°C έως +85°C.
RO3010 Τυπική αξία | |||||
Ιδιοκτησία | RO3010 | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 10.2±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 11.2 | Z | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | -395 | Z | ppm/°C | 10 GHz -50°C έως 150°C | IPC-TM-650 2.5.5.5 |
Διαμετρική σταθερότητα | 0.35 0.31 |
X Y |
χιλιοστά | ΚΟΝΤ Α | IPC-TM-650 2.2.4 |
Αντίσταση όγκου | 105 | MΩ.cm | ΚΟΝΤ Α | IPC 2.5.17.1 | |
Αντίσταση επιφάνειας | 105 | MΩ | ΚΟΝΤ Α | IPC 2.5.17.1 | |
Μοντέλο τράβηξης | 1902 1934 |
X Y |
MPa | 23°C | ΑΣTM D 638 |
Απορρόφηση υγρασίας | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Ειδική θερμότητα | 0.8 | j/g/k | Υπολογισμός | ||
Θερμική αγωγιμότητα | 0.95 | W/M/K | 50°C | ΑΣTM D 5470 | |
Συντελεστής θερμικής διαστολής (-55 έως 288°C) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
Td | 500 | °C TGA | ΑΣTM D 3850 | ||
Σφιχτότητα | 2.8 | gm/cm3 | 23°C | ΑΣTM D 792 | |
Δυνατότητα της φλούδας χαλκού | 9.4 | Επικεφαλής. | 1 ουγκιά, EDC μετά την πλωτότητα της συγκόλλησης | IPC-TM 2.4.8 | |
Πυροδοσία | V-0 | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
Οφέλη
- Σταθερότητα των διαστάσεων: Η διεύρυνση του υλικού ταιριάζει στενά με του χαλκού, εξασφαλίζοντας την αξιοπιστία σε πολυστρωτά σχέδια.
- Αποδοτική από πλευράς κόστους κατασκευή: Η οικονομική τιμολόγηση του λαμινίτη υποστηρίζει την παραγωγή μεγάλου όγκου.
- Πολυδιάστατες εφαρμογές: Κατάλληλες για ποικίλες εφαρμογές, από το αυτοκινητοβιομηχανικό ραντάρ μέχρι τις τηλεπικοινωνίες.
Προδιαγραφές PCB
Αυτό το PCB με διαστάσεις 60,8 mm x 35,4 mm. Είναι κατασκευασμένο ως ένα άκαμπτο PCB 2 στρωμάτων, ενσωματώνοντας ένα υπόστρωμα Rogers RO3010 10 mil (0,254 mm) μεταξύ δύο στρωμάτων χαλκού 35 μm.Το πάχος της τελικής σανίδας είναι 0Η επιφάνεια είναι σχεδιασμένη χωρίς μεταξοειδές ή μάσκα συγκόλλησης, και χρησιμοποιεί ένα προφίλ κοπής λέιζερ για το περίγραμμα της.
Τέχνη και Πρότυπα
Αυτό το PCB παρέχεται με εικόνες στο μορφότυπο Gerber RS-274-X, σύμφωνα με το πρότυπο IPC-Class-2.Αυτή η τήρηση των βιομηχανικών προτύπων εγγυάται ένα προϊόν υψηλής ποιότητας που ανταποκρίνεται στις απαιτήσεις των επαγγελματικών εφαρμογών.
Διαθεσιμότητα
Τα Rogers RO3010 PCBs μας είναι διαθέσιμα για αποστολή σε όλο τον κόσμο, εξασφαλίζοντας ότι οι μηχανικοί και οι σχεδιαστές μπορούν να έχουν πρόσβαση σε αυτή την προηγμένη τεχνολογία ανεξάρτητα από την τοποθεσία τους.Αυτή η παγκόσμια διαθεσιμότητα υποστηρίζει ένα ευρύ φάσμα έργων και εφαρμογών.
Τυπικές εφαρμογές
- Συστήματα ραντάρ αυτοκινήτων
-Παγκόσμιες δορυφορικές κεραίες θέσης
- Τηλεπικοινωνίες κινητής τηλεφωνίας (ενισχυτές ισχύος και κεραίες)
- Ασύρματες κεραίες επικοινωνίας
- Δορυφόροι απευθείας μετάδοσης
- Συστήματα συνδέσεων δεδομένων για δίκτυα καλωδίων
-Απόμαχα συστήματα ανάγνωσης μετρητών
- Πυρηνικά αεροπλάνα.
