Το Rogers RO4003C PCB είναι μια καινοτόμη λύση που συνδυάζει τα οφέλη του υδρογονανθράκου/κεραμικής ενισχυμένου από υαλοπίνακα με τα πλεονεκτήματα παραγωγής του εποξίου/πίνακα.Κατασκευασμένα για εφαρμογές υψηλών επιδόσεων, αυτό το στρώμα προσφέρει ηλεκτρικές ιδιότητες συγκρίσιμες με το PTFE/υφασμένο γυαλί, ενώ παραμένει οικονομικά αποδοτικό.Το RO4003C εξασφαλίζει αυστηρό έλεγχο της διαλεκτρικής σταθεράς και χαμηλή απώλεια, καθιστώντας την εξαιρετική επιλογή για κατασκευές πολυεπίπεδων πλακών (MLB).
Χαρακτηριστικά
- Δηλεκτρική σταθερά: 3,38 ± 0,05 στα 10 GHz, παρέχοντας αξιόπιστη ακεραιότητα σήματος.
- Συντελεστής διάσπασης: 0,0027 στα 10 GHz, ελαχιστοποιώντας την απώλεια σήματος.
- Θερμική αγωγιμότητα: 0,71 W/m/°K για αποτελεσματική διαχείριση της θερμότητας.
- Θερμική σταθερότητα: συντελεστής της διηλεκτρικής σταθεράς σε θερμοκρασία +40 ppm/°C, με εύρος λειτουργίας από -50°C έως 150°C.
- Συντελεστής Θερμικής Διεύρυνσης (CTE): Αντιστοιχεί στον χαλκό με άξονα X σε 11 ppm/°C και άξονα Y σε 14 ppm/°C· χαμηλός συντελεστής Θερμικής Διεύρυνσης (CTE) στον άξονα Z 46 ppm/°C.
- Θέρμανση μετάβασης του γυαλιού (Tg): άνω των 280 °C, παρέχοντας ισχυρές θερμικές επιδόσεις.
- Απορρόφηση υγρασίας: 0,06%, αυξάνοντας την αξιοπιστία.
| RO4003C Τυπική τιμή |
| Ιδιοκτησία |
RO4003C |
Κατεύθυνση |
Μονάδες |
Υπόθεση |
Μέθοδος δοκιμής |
| Η διηλεκτρική σταθερά,εΠρόοδος |
3.38±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα |
| Η διηλεκτρική σταθερά,εΣχεδιασμός |
3.55 |
Z |
|
8 έως 40 GHz |
Μέθοδος διαφορικού μήκους φάσης |
| Παράγοντας διάσπασης |
0.0027
0.0021 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Θερμικός συντελεστής ε |
+40 |
Z |
ppm/°C |
- 50°Cέως 150°C |
IPC-TM-650 2.5.5.5 |
| Αντίσταση όγκου |
1.7 x 1010 |
|
MΩ.cm |
ΚΟΝΤ Α |
IPC-TM-650 2.5.17.1 |
| Αντίσταση επιφάνειας |
4.2 x 109 |
|
MΩ |
ΚΟΝΤ Α |
IPC-TM-650 2.5.17.1 |
| Ηλεκτρική ισχύς |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Μοντέλο τράβηξης |
19,650(2,850)
19,450 ((2,821) |
X
Y |
MPa (ksi) |
NT1 αθλητισμός |
ΑΣTM D 638 |
| Δυνατότητα τράβηξης |
139(20.2)
100(14.5) |
X
Y |
MPa (ksi) |
NT1 αθλητισμός |
ΑΣTM D 638 |
| Δύναμη κάμψης |
276
(40) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Διαμετρική σταθερότητα |
< 0.3 |
X,Y |
χιλιοστά
(mil/inch) |
μετά το etch+E2/150°C |
IPC-TM-650 2.4.39Α |
| Συντελεστής θερμικής διαστολής |
11
14
46 |
X
Y
Z |
ppm/°C |
-55°Cέως 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°CTMA |
Α |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
°CTGA |
|
ΑΣTM D 3850 |
| Θερμική αγωγιμότητα |
0.71 |
|
Δ/Μ/oΚ |
80°C |
ΑΣTM C518 |
| Απορρόφηση υγρασίας |
0.06 |
|
% |
48 ώρες βύθιση 0.060"
θερμοκρασία δείγματος 50°C |
ΑΣTM D 570 |
| Σφιχτότητα |
1.79 |
|
gm/cm3 |
23°C |
ΑΣTM D 792 |
| Δυνατότητα της φλούδας χαλκού |
1.05
(6.0) |
|
Α/χμ
(πλήρης) |
Μετά τη συγκόλληση, πλένετε 1 ουγκιά.
Φόλιο EDC |
IPC-TM-650 2.4.8 |
| Πυροδοσία |
Α/Χ |
|
|
|
UL 94 |
| Συμβατό με διαδικασία χωρίς μόλυβδο |
- Ναι, ναι. |
|
|
|
|
Οφέλη
Το Rogers RO4003C PCB είναι ιδανικό για εφαρμογές υψηλού όγκου, ευαίσθητες στις επιδόσεις.επιτρέποντας χαμηλότερα κόστη κατασκευής χωρίς να διακυβεύεται η ποιότηταΟ σχεδιασμός δεν απαιτεί ειδικές διαδικασίες χειρισμού, καθιστώντας τον προσιτό σε διάφορα περιβάλλοντα παραγωγής.
Προδιαγραφές PCB

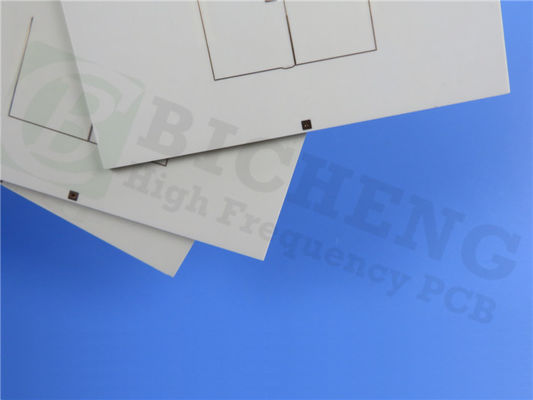

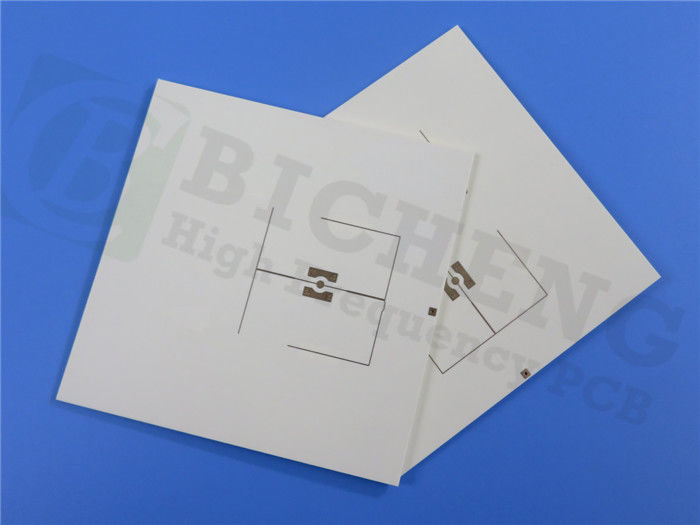

Το εν λόγω PCB είναι κατασκευασμένο ως δύο στρώματα άκαμπτης πλακέτας με διαστάσεις 90,63 mm x 170,35 mm, με ανοχή ±0,15 mm.406 mm (16 mil) πυρήνας Rogers 4003C ενσωματωμένος μεταξύ δύο στρωμάτων χαλκού 35 μmΗ τελική πλάκα έχει πάχος 0,5 mm, με βάρος χαλκού 1,4 mils στα εξωτερικά στρώματα.διασφάλιση της σαφήνειας του σχεδιασμού.
Τέχνη και Πρότυπα
Αυτό το PCB παρέχεται με έργα τέχνης σε μορφή Gerber RS-274-X, σύμφωνα με τα πρότυπα ποιότητας IPC-Class-2.Η συμμόρφωση αυτή εγγυάται ότι το PCB πληροί αυστηρές απαιτήσεις για τις επιδόσεις και την αξιοπιστία.
Διαθεσιμότητα
Αυτό το PCB RO4003C είναι διαθέσιμο για αποστολή σε όλο τον κόσμο, καθιστώντας εύκολο για τους μηχανικούς και τους σχεδιαστές να έχουν πρόσβαση σε τεχνολογία αιχμής για τα έργα τους, ανεξάρτητα από την τοποθεσία.
Τυπικές εφαρμογές
Το εν λόγω PCB είναι ιδιαίτερα κατάλληλο για:
-Αντενές και ενισχυτές ισχύος κυτταρικών σταθμών βάσης
Ετικέτες αναγνώρισης RF
- Συστήματα ραντάρ και αισθητήρων αυτοκινήτων
- LNB για δορυφόρους άμεσης μετάδοσης
- Ανυψώστε τα ηλεκτρονικά σας σχέδια με το Rogers RO4003C PCB, μια εξαιρετική επιλογή για εφαρμογές υψηλών επιδόσεων που απαιτούν αξιοπιστία, αποτελεσματικότητα και οικονομική απόδοση.
