Υλικό: | Rogers RO4350B Κέντρο | Αριθμός στρωμάτων: | 2-στρώμα |
---|---|---|---|
Μέγεθος PCB: | 45 mm x 66 mm = 1PCS, +/- 0,15 mm | Μοντέλο: | 0.25mm |
Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Ασημένιο βύθισης |
Επισημαίνω: | Πίνακας κυκλωμάτων ασημένιου διπλού στρώματος βύθισης,Ρότζερς RO4350B Πλημμυρισμός Ασημένιο κύκλωμα,6.6mil Βυθιστική ασημένια πλακέτα κυκλώματος |

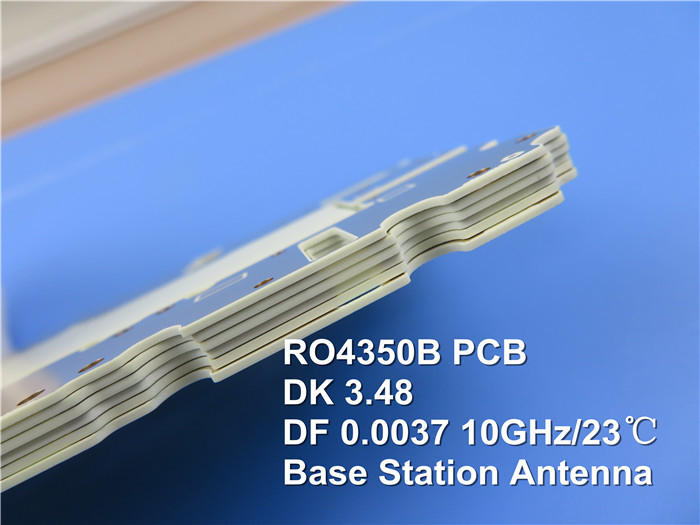

Παρουσιάζουμε το Rogers RO4350B PCB, μια τεχνολογική λύση σχεδιασμένη για εφαρμογές υψηλής συχνότητας.Το RO4350B προσφέρει ηλεκτρικές επιδόσεις συγκρίσιμες με τις επιδόσεις του PTFE/υφασμένου γυαλιού, διατηρώντας ταυτόχρονα τα πλεονεκτήματα κατασκευαστικότητας των συνθετικών υλικών επωξίας/γυαλιούΤο υλικό αυτό έχει σχεδιαστεί για να παρέχει αυστηρό έλεγχο της διηλεκτρικής σταθεράς (Dk) και χαμηλή απώλεια, όλα σε ένα κλάσμα του κόστους των συμβατικών λαμινάντων μικροκυμάτων.
Τα λαμινάτα RO4350B δεν απαιτούν ειδικές επεξεργασίες διάτρησης ή επεξεργασίας, καθιστώντας τα ευκολότερα στη χρήση από τα υλικά PTFE.είναι ιδανικές για ενεργές συσκευές και υψηλής ισχύος RF σχεδιασμούς, διασφαλίζοντας την αξιοπιστία και τις επιδόσεις.
Βασικά χαρακτηριστικά
1Η διηλεκτρική σταθερά: 3,48 ± 0,05 σε 10 GHz/23°C, εξασφαλίζοντας αξιόπιστη ακεραιότητα σήματος για εφαρμογές ραδιοσυχνοτήτων.
2Ο συντελεστής διάσπασης: χαμηλός σε 0,0037 σε 10 GHz/23°C, ελαχιστοποιώντας την απώλεια σήματος.
3Θερμική αγωγιμότητα: 0,69 W/m/°K, διευκολύνοντας την αποτελεσματική διαχείριση της θερμότητας.
4Θερμικός συντελεστής διαστολής (CTE): άξονας X σε 10 ppm/°C, άξονας Y σε 12 ppm/°C και άξονας Z σε 32 ppm/°C, παρέχοντας εξαιρετική σταθερότητα διαστάσεων.
5Υψηλή τιμή Tg: άνω των 280 °C, εξασφαλίζοντας σταθερότητα κατά τη θερμική επεξεργασία.
6Απορρόφηση νερού: χαμηλή σε 0,06%, βελτιώνοντας την αξιοπιστία σε διάφορα περιβάλλοντα.
RO4350B Τυπική αξία | |||||
Ιδιοκτησία | RO4350B | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 3.48±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 3.66 | Z | 8 έως 40 GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | +50 | Z | ppm/°C | -50°C έως 150°C | IPC-TM-650 2.5.5.5 |
Αντίσταση όγκου | 1.2 x 1010 | MΩ.cm | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
Αντίσταση επιφάνειας | 5.7 x109 | MΩ | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
Ηλεκτρική ισχύς | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
Μοντέλο τράβηξης | 16,767(2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 αθλητισμός | ΑΣTM D 638 |
Δυνατότητα τράβηξης | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 αθλητισμός | ΑΣTM D 638 |
Δύναμη κάμψης | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
Διαμετρική σταθερότητα | < 0.5 | X,Y | χιλιοστά (mil/inch) |
μετά την έκταση etch+E2/150°C | IPC-TM-650 2.4.39Α |
Συντελεστής θερμικής διαστολής | 10 12 32 |
X Y Z |
ppm/°C | -55°C έως 288°C | IPC-TM-650 2.4.41 |
Tg | > 280 | °C TMA | Α | IPC-TM-650 2.4.24.3 | |
Td | 390 | °C TGA | ΑΣTM D 3850 | ||
Θερμική αγωγιμότητα | 0.69 | W/M/oK | 80°C | ΑΣTM C518 | |
Απορρόφηση υγρασίας | 0.06 | % | 48 ώρες βύθιση 0.060" θερμοκρασία δείγματος 50°C |
ΑΣTM D 570 | |
Σφιχτότητα | 1.86 | gm/cm3 | 23°C | ΑΣTM D 792 | |
Δυνατότητα της φλούδας χαλκού | 0.88 (5.0) |
Α/χμ (πλήρης) |
Μετά τη συγκόλληση, πλένετε 1 ουγκιά. Φόλιο EDC |
IPC-TM-650 2.4.8 | |
Πυροδοσία | (3) V-0 | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
ΒΕναρμόνιση
1. Συμβατότητα πίνακα πολλαπλών στρωμάτων: Ιδανικό για κατασκευές MLB, εξασφαλίζοντας εξαιρετική διαμετρική σταθερότητα.
2. Λογιστική επεξεργασία: διαδικασίες όπως το FR-4, με αποτέλεσμα χαμηλότερα κόστη κατασκευής.
3Αξιόπιστη θερμική απόδοση: Η χαμηλή CTE άξονα Z παρέχει σταθερή ποιότητα διάτρησης, ακόμη και υπό θερμική πίεση.
Προδιαγραφές PCB

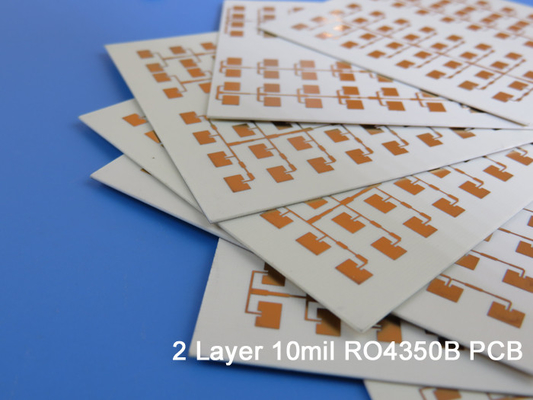

Το εν λόγω PCB έχει σχεδιαστεί ως δύο στρώσεις άκαμπτης πλακέτας με διαστάσεις 45 mm x 66 mm, με ανοχή ± 0,15 mm. Διαθέτει δύο στρώματα χαλκού, το καθένα με πάχος 35 μm,Σάντουιτς ένα πυρήνα από υλικό Rogers RO4350B που είναι 0Το πάχος της τελικής σανίδας είναι 0,25 mm και τα εξωτερικά στρώματα έχουν βάρος χαλκού 1,4 mils.
Η πλακέτα μέσω επιφάνειας έχει πάχος 20 μm και το φινίρισμα επιφάνειας επιτυγχάνεται μέσω βύθισης σε ασήμι.Πριν από τη μεταφορά, κάθε PCB υποβάλλεται σε αυστηρή 100% ηλεκτρική διαδικασία δοκιμών για να εξασφαλιστεί η αξιοπιστία και η απόδοση.
Τέχνη και Πρότυπα
Το Rogers RO4350B PCB έρχεται με εικόνες Gerber RS-274-X και πληροί τα πρότυπα ποιότητας IPC-Class-2, εξασφαλίζοντας αξιοπιστία και απόδοση σε απαιτητικές εφαρμογές.
Διαθεσιμότητα
Τα Rogers RO4350B PCBs είναι διαθέσιμα για αποστολή σε όλο τον κόσμο, καθιστώντας εύκολη την πρόσβαση των μηχανικών και σχεδιαστών σε αυτή την προηγμένη τεχνολογία για τα έργα τους.
Τυπικές εφαρμογές
Το Rogers RO4350B PCB είναι ιδανικό για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:
-Αντενές και ενισχυτές ισχύος κυτταρικών σταθμών βάσης
-Ετικέτες αναγνώρισης ραδιοσυχνοτήτων
- Συστήματα και αισθητήρες ραντάρ αυτοκινήτων
- LNB για δορυφόρους άμεσης μετάδοσης
