| Υλικό: | RO4835 διηλεκτρικός 20 mil (0,508 mm) | Αριθμός στρωμάτων: | 2-στρώμα |
|---|---|---|---|
| Μέγεθος PCB: | 770,55 mm x 167,5 mm = 1 PCS, +/- 0,15 mm | Μοντέλο: | 0.6mm |
| Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Χρυσός βύθισης |
| Επισημαίνω: | Βυθιστικό χρυσό RO4835 PCB,20mil RO4835 PCB,20mil PCB 2 στρώμα κύκλωμα |
||
Παρουσιάζουμε το Rogers RO4835 PCB, σχεδιασμένο για υψηλή συχνότητα και εξαιρετική αξιοπιστία.που προσφέρει βελτιωμένη θερμική σταθερότητα και ανώτερη αντοχή στην οξείδωση σε σύγκριση με τα παραδοσιακά υδρογονάνθρακα. Με ιδιότητες παρόμοιες με τα laminates RO4350B, το RO4835 είναι ιδανικό για οικονομικά αποδοτική κατασκευή κυκλωμάτων, διατηρώντας ταυτόχρονα υψηλά πρότυπα απόδοσης.
Βασικά χαρακτηριστικά
- Συμμόρφωση με το RoHS: πληροί τα περιβαλλοντικά πρότυπα για εφαρμογές που απαιτούν UL 94 V-0.
- IPC-4103 συμμόρφωση: συμμορφώνεται με τα βιομηχανικά πρότυπα ποιότητας και αξιοπιστίας.
-Διαλεκτρική σταθερά: 3,48 ± 0.05, εξασφαλίζοντας ελεγχόμενη αντίσταση για κρίσιμες εφαρμογές.
-Συντελεστής διάσπασης: χαμηλός σε 0,0037 στα 10 GHz, προωθώντας την αποτελεσματική μετάδοση σήματος.
-Θερμοκρασία μετάβασης του γυαλιού: Περισσότερη των 280 °C, υποστηρίζοντας εφαρμογές υψηλών θερμοκρασιών.
-Συντελεστής θερμικής διαστολής: Οι χαμηλές τιμές εξασφαλίζουν σταθερότητα διαστάσεων σε όλους τους άξονες.
| Ιδιοκτησία | RO4835 | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
| Η διηλεκτρική σταθερά,εΠρόοδος | 3.48±0.05 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα |
| Η διηλεκτρική σταθερά,εΣχεδιασμός | 3.66 | Z | - | 8 έως 40 GHz | Μέθοδος διαφορικού μήκους φάσης |
| Παράγοντας διάσπασης | 0.0037 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 |
| Θερμικός συντελεστής ε | +50 | Z | ppm/°C | -100°C έως 150°C | IPC-TM-650 2.5.5.5 |
| Αντίσταση όγκου | 5 x 108 | MΩ.cm | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
| Αντίσταση επιφάνειας | 7 x 108 | MΩ | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
| Ηλεκτρική ισχύς | 30.2(755) | Z | Kv/mm(v/mil) | IPC-TM-650 2.5.6.2 | |
| Μοντέλο τράβηξης | 7780 ((1128) | Y | MPa (ksi) | NT1 αθλητισμός | ΑΣTM D 638 |
| Δυνατότητα τράβηξης | 136(19.7) | Y | MPa (ksi) | NT1 αθλητισμός | ΑΣTM D 638 |
| Δύναμη κάμψης | 186 (27) | Mpa (kpsi) | IPC-TM-650 2.4.4 | ||
| Διαμετρική σταθερότητα | < 0.5 | X,Y | χιλιοστά (mils/inch) |
μετά την έκταση etch+E2/150°C | IPC-TM-650 2.4.39Α |
| Συντελεστής θερμικής διαστολής | 10 12 31 |
X Y Z |
ppm/°C | -55°C έως 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | Α | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ΑΣTM D 3850 | ||
| Θερμική αγωγιμότητα | 0.66 | W/m/oK | 80°C | ΑΣTM C518 | |
| Απορρόφηση υγρασίας | 0.05 | % | 48 ώρες βύθιση 0.060" θερμοκρασία δείγματος 50°C |
ΑΣTM D 570 | |
| Σφιχτότητα | 1.92 | gm/cm3 | 23°C | ΑΣTM D 792 | |
| Δυνατότητα της φλούδας χαλκού | 0.88 (5.0) | Ν/μμ (πλι) | Μετά τη συγκόλληση, πλένετε 1 ουγκιά. Φόλιο EDC |
IPC-TM-650 2.4.8 | |
| Πυροδοσία | V-0 | UL 94 | |||
| Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
Οφέλη
-Αντίσταση στην οξείδωση: παρέχει σημαντικά βελτιωμένη αντοχή σε σχέση με τα τυπικά θερμοθερμικά υλικά μικροκυμάτων.
- Χαμηλή απόδοση απώλειας: ιδανικό για εφαρμογές υψηλής συχνότητας, συμπεριλαμβανομένων των αυτοκινητοβιομηχανικών συστημάτων.
-Στενές ανοχές: Ελεγχόμενη διηλεκτρική σταθερά για ακρίβεια στις γραμμές μεταφοράς.
-Ανεξάρτητη από μόλυβδο συμβατότητα: εξασφαλίζει ότι δεν υπάρχουν προβλήματα με φουσκώματα ή αποστρώσεις κατά την επεξεργασία.
-Σταθερές διαστάσεις: Οι χαμηλοί συντελεστές διαστολής διατηρούν την αξιοπιστία στις τρύπες με επικάλυψη.
| Υλικό PCB: | Υδρογονανθράκη κεραμικά στρώματα |
| Ονομασία: | RO4835 |
| Διορθωτική σταθερά: | 3.48 (10 GHz) |
| Παράγοντας διάσπασης | 0.0037 (10 GHz) |
| Αριθμός στρωμάτων: | Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB |
| Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
| Δυνατότητα εκτόξευσης | 6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
| Δυνατότητα διαμετρητή (LoPro χαλκό) | 4mil (0.102mm), 7.3mil (0.186mm), 10.7mil (0.272mm), 20.7mil (0.526mm), 30.7mil (0.780mm), 60.7mil (1.542mm) |
| Μέγεθος PCB: | ≤ 400 mm × 500 mm |
| Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
| Εκτέλεση επιφάνειας: | Καθαρό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσαφένιο κλπ. |

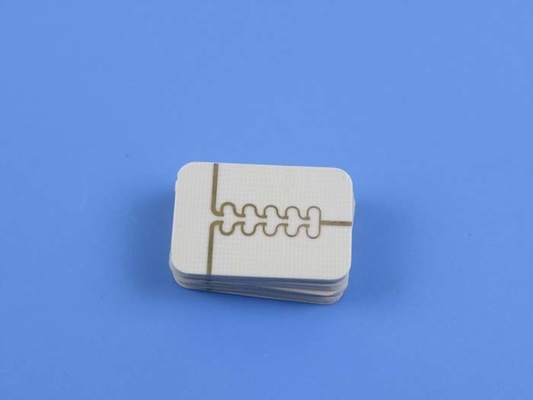

Το εν λόγω PCB είναι κατασκευασμένο ως δύο στρώσεις άκαμπτης πλατφόρμας, παρέχοντας μια ανθεκτική πλατφόρμα για εφαρμογές υψηλής συχνότητας.διασφάλιση αποτελεσματικής αγωγιμότητας και ακεραιότητας σήματος σε όλο το κύκλωμα.
Το διηλεκτρικό στρώμα αποτελείται από 20 mils (0,508 mm) υλικού RO4835, συμβάλλοντας στην χαμηλή απόδοση απώλειας του PCB.κατάλληλο για ένα ευρύ φάσμα ηλεκτρονικών εξαρτημάτων.
Για ακριβή κατασκευή, το PCB επιτρέπει ένα ελάχιστο ίχνος και χώρο 6/8 mils, μαζί με ένα ελάχιστο μέγεθος τρύπας 0,3 mm, επιτρέποντας σύνθετα σχέδια.Το φινίρισμα της επιφάνειας επιτυγχάνεται μέσω βύθισης χρυσού, βελτιώνοντας τη δυνατότητα συγκόλλησης και την αντοχή, ενώ το άνω στρώμα διαθέτει λευκό μεταξοκράνημα για καθαρή επισήμανση, αφήνοντας το κάτω στρώμα απαλλαγμένο από μεταξοκράνημα για ευέλικτη εμφάνιση.
Τέχνη και Συμμόρφωση
Τύπος εικόνας:Gerber RS-274-X
Αποδεκτό πρότυπο:Διάταξη IPC-2
Περιοχή εξυπηρέτησης:Παγκόσμια
Τυπικές εφαρμογές
Το Rogers RO4835 PCB είναι ιδανικό για:
- Ράδαρα και αισθητήρες αυτοκινήτων
-Μικροκυματική επικοινωνία σημείο προς σημείο
-Συμπωτήρες ισχύος.
-Συστήματα ραντάρ φάσης.
- Συστατικά ραδιοκυμάτων
