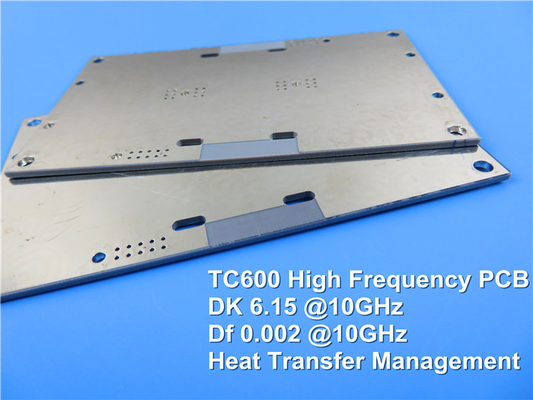

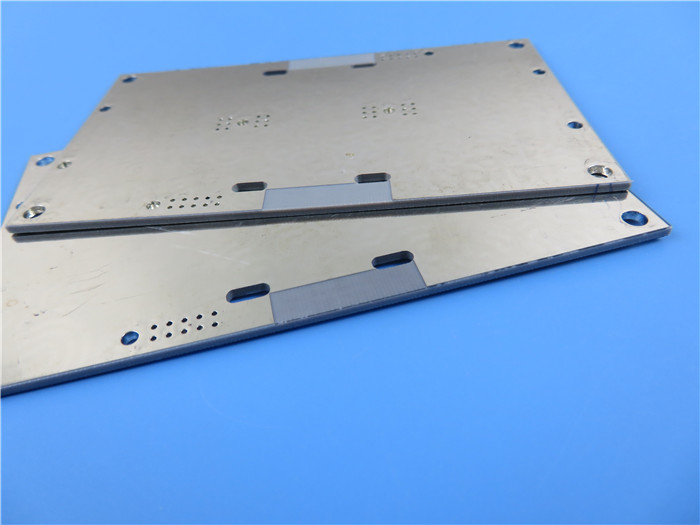

30mil TC600 PCB 2 στρώσεων Επεξεργασία επιφάνειας χρυσού

30mil TC600 PCB 2-Layer Immesion Gold Surface Finished
30mil TC600 PCB 2-Layer Immesion Gold Surface Finished 30mil TC600 PCB 2-Layer Immesion Gold Surface Finished 30mil TC600 PCB 2-Layer Immesion Gold Surface Finished

Μεγάλες Εικόνας :  30mil TC600 PCB 2 στρώσεων Επεξεργασία επιφάνειας χρυσού

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: TC600 Αριθμός στρωμάτων: 2-στρώμα
Μέγεθος PCB: 610,99 mm x 39,99 mm = 2Τύποι = 2PCS, +/- 0,15 mm Μοντέλο: 0,8 χιλ.
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: Χρυσός βύθισης
Επισημαίνω:

30mil TC600 PCB

Στο ανταγωνιστικό τοπίο της ηλεκτρονικής, η επαναστατική αποτελεσματικότητα σε εφαρμογές υψηλής συχνότητας είναι ζωτικής σημασίας για τον σύγχρονο σχεδιασμό.κατασκευασμένο για τη μεγιστοποίηση της απόδοσης μέσω ανώτερης θερμικής διαχείρισης και χαρακτηριστικών χαμηλών απωλειώνΑυτό το άρθρο ερευνά τα μοναδικά χαρακτηριστικά, τα οφέλη και τις εφαρμογές του PCB TC600, δείχνοντας γιατί είναι ένα ζωτικό συστατικό για τους μηχανικούς και τους σχεδιαστές που αγωνίζονται για αριστεία.



Εισαγωγή στα στρώματα TC600

Το λαμινέτο TC600 είναι υφασμένο υαλοειδές ενισχυμένο, γεμάτο κεραμικά, σύνθετο με βάση το PTFE που έχει σχεδιαστεί ειδικά για εφαρμογές υψηλής απόδοσης κυκλωτικών κυκλωμάτων.Με διηλεκτρική σταθερά (Dk) 6.15 τόσο στα 1,8 MHz όσο και στα 10 GHz, αυτό το λαμινάτο διευκολύνει την αποτελεσματική διάδοση του σήματος, απαραίτητη για τις λειτουργίες υψηλής συχνότητας.0020 στα 10 GHz ελαχιστοποιεί την απώλεια σήματος, διασφαλίζοντας ότι τα σήματα υψηλής συχνότητας διατηρούν την ακεραιότητά τους σε μεγαλύτερες αποστάσεις.



Η σημασία της θερμικής διαχείρισης στο σχεδιασμό PCB

Η αποτελεσματική διαχείριση της θερμότητας είναι ένα κρίσιμο ζήτημα στη σύγχρονη ηλεκτρονική. Το PCB TC600 υπερέχει σε αυτόν τον τομέα, με θερμική αγωγιμότητα 1,1 W/mK στον άξονα Z και 1,4 W/mK στους άξονες X και Y.Αυτή η ανώτερη θερμική αγωγιμότητα επιτρέπει την αποτελεσματική διάχυση της θερμότηταςΤο PCB TC600 βελτιώνει σημαντικά τη μακροζωία της συσκευής, μειώνοντας τα hot spots.καθιστώντας το ιδανικό για εφαρμογές όπου η διαχείριση υψηλής ισχύος είναι απαραίτητη.

Μηχανική αντοχή: Ένα βήμα μπροστά στην τεχνολογία PCB



Σε αντίθεση με τα εύθραυστα λαμινάτα, το PCB TC600 έχει σχεδιαστεί με γνώμονα τη μηχανική ανθεκτικότητα.Αυτή η αντοχή είναι κρίσιμη για εφαρμογές στην αεροηλεκτρονική και την ηλεκτρονική αυτοκινήτωνΗ υψηλή αντοχή στην απολέπιση του λαμινίτη TC600 εξασφαλίζει επίσης την αξιόπιστη επεξεργασία στενών γραμμών, αυξάνοντας την αποτελεσματικότητα της κατασκευής.



Ιδιοκτησία Μονάδα Αξία Μέθοδος δοκιμής
1Ηλεκτρικές ιδιότητες
Διορθωτικό σύστημα για την παραγωγή ηλεκτρικών συστατικών
@1,8 MHz - 6.15 Συναρπαστική κοιλότητα
@10 GHz - 6.15 IPC TM-650 2.5.5.5
Παράγοντας διάσπασης
@1,8 GHz - 0.0017 Συναρπαστική κοιλότητα
@10 GHz - 0.002 IPC TM-650 2.5.5.5
Συντελεστής θερμοκρασίας του διηλεκτρικού -
TCεr @ 10 GHz (-40-150°C) ppm/oC - 75 IPC TM-650 2.5.5.5
Αντίσταση όγκου
C96/35/90 MΩ-cm 1.6x109 IPC TM-650 2.5.17.1
Ε24/125 MΩ-cm 2.4x108 IPC TM-650 2.5.17.1
Αντίσταση επιφάνειας
C96/35/90 3.1x109 IPC TM-650 2.5.17.1
Ε24/125 9.0x108 IPC TM-650 2.5.17.1
Ηλεκτρική ισχύς Βόλτ/mil (kV/mm) 850 (34) IPC TM-650 2.5.6.2
Ηλεκτρική διάσπαση kV 62 IPC TM-650 2.5.6
Αντίσταση τόξου δευτερεύον > 240 IPC TM-650 2.5.1

2. Θερμικές ιδιότητες
Θερμοκρασία αποσύνθεσης (Td)
Αρχική °C 512 IPC TM-650 2.4.24.6
5% °C 572 IPC TM-650 2.4.24.6
Τ260 ελάχιστο > 60 IPC TM-650 2.4.24.1
Τ288 ελάχιστο > 60 IPC TM-650 2.4.24.1
Τ300 ελάχιστο > 60 IPC TM-650 2.4.24.1
Θερμική επέκταση, CTE (x,y) 50-150oC ppm/oC 9, 9 IPC TM-650 2.4.41
Θερμική επέκταση, CTE (z) 50-150oC ppm/oC 35 IPC TM-650 2.4.24
% άξονας z Διεύρυνση (50-260oC) % 1.5 IPC TM-650 2.4.24

3Μηχανικές ιδιότητες
Δυνατότητα απολέπισης σε χαλκό (1 oz/35 μm)
Μετά από θερμική πίεση Επικαιροποίηση 10 (1.8) IPC TM-650 2.4.8
Σε υψηλές θερμοκρασίες (150oC) Επικαιροποίηση 10 (1.8) IPC TM-650 2.4.8.2
Λύσεις μετά τη διαδικασία Επικαιροποίηση 9 (1.6) IPC TM-650 2.4.8
Μοντέλο νεολαίας kpsi (MPa) 280 (1930) IPC TM-650 2.4.18.3
Δυνατότητα κάμψης (Μηχανή/Συνοδρόμιο) kpsi (MPa) 9.60/9.30 (66/64) IPC TM-650 2.4.4
Δυνατότητα τράβηξης (μηχανή/διασταύρωση) kpsi (MPa) 5.0/4.30 (34/30) IPC TM-650 2.4.18.3
Συμπίεση kpsi (MPa)   ΑΣTM D-3410
Αναλογία Poisson -   ΑΣTM D-3039

4. Φυσικές ιδιότητες
Απορρόφηση νερού % 0.02 IPC TM-650 2.6.2.1
Πυκνότητα, περιβάλλον 23oC g/cm3 2.9 Μέθοδος Α
Θερμική αγωγιμότητα (άξονας z) W/mK 1.1 ΑΣTM E1461
Θερμική αγωγιμότητα (x, y) W/mK 1.4 ΑΣTM E1461
Ειδική θερμότητα Δ/γΚ 0.94 ΑΣTM E1461
Πυροδοσία τάξη V0 UL-94
Εκπομπές αερίων από την NASA, 125oC, ≤10-6 torr
Συνολική απώλεια μάζας % 0.02 Η NASA SP-R-0022A
Συλλεγόμενα πτητικά % 0 Η NASA SP-R-0022A
Ανακτήθηκε υδρατμός % 0 Η NASA SP-R-0022A



Λεπτομέρειες κατασκευής

Αυτό το PCB διαθέτει ένα 2 στρώματα άκαμπτη στοιβάδα με κάθε στρώμα χαλκού μεγέθους 35 μm, παρέχοντας εξαιρετική αγωγιμότητα.βελτιστοποίηση της θερμικής και της ηλεκτρικής απόδοσηςΜε διαστάσεις πλάκας 61,99 mm x 39,99 mm και πάχος 0,8 mm, το PCB TC600 έχει σχεδιαστεί για συμπαγείς εφαρμογές, διατηρώντας παράλληλα υψηλές επιδόσεις.



Πρότυπα διασφάλισης ποιότητας για τα κατεστραμμένα υλικά TC600

Κατασκευασμένο σύμφωνα με τα πρότυπα IPC-Class-2, το PCB TC600 υποβάλλεται σε αυστηρή ηλεκτρική δοκιμή 100% πριν από την αποστολή.Η δέσμευση αυτή για την ποιότητα εξασφαλίζει ότι κάθε μονάδα όχι μόνο πληροί αλλά υπερβαίνει τα κριτήρια αξιοπιστίας και απόδοσης, δίνοντας στους μηχανικούς εμπιστοσύνη στα σχέδιά τους.



Υλικό PCB: Κεραμικά γεμάτα από PTFE/υφασμένα υαλοειδή
Ονομασία: TC600
Διορθωτική σταθερά: 6.15 (10 GHz)
Παράγοντας διάσπασης 0.002 (10 GHz)
Αριθμός στρωμάτων: Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Δυνατότητα εκτόξευσης 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Καθαρό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσαφένιο κλπ.

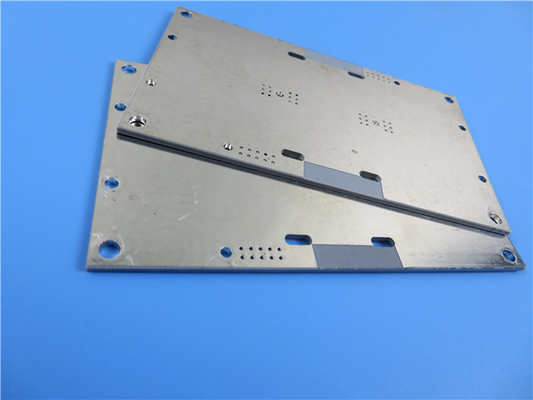

30mil TC600 PCB 2 στρώσεων Επεξεργασία επιφάνειας χρυσού 0



Τυπικές εφαρμογές του PCB TC600

Η ευελιξία του PCB TC600 το καθιστά κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:



- Ενισχυτές ισχύος: βελτίωση της απόδοσης και της αξιοπιστίας σε εφαρμογές υψηλής ισχύος.


- Μικροκυμάτων συνδυαστή και πίνακες Power Divider: Ιδανικό για αεροηλεκτρονικά και συστήματα επικοινωνίας.


- Μικρές κεραίες αποτυπωμάτων: Ιδανικές για περιορισμένο χώρο σε κινητές συσκευές.


- Αντενές ψηφιακής ραδιοφωνικής μετάδοσης (DAB): Υποστήριξη υψηλής ποιότητας μετάδοσης ήχου.


- GPS και φορητές κεραίες αναγνώρισης RFID: διασφάλιση αξιόπιστης απόδοσης σε συστήματα πλοήγησης και παρακολούθησης.



Συμπέρασμα: Το μέλλον των PCB υψηλών επιδόσεων

Με το καινοτόμο σχεδιασμό και τα προηγμένα χαρακτηριστικά του, το PCB TC600 είναι έτοιμο να ανυψώσει τα σχέδιά σας με ανώτερη θερμική διαχείριση και απόδοση.Καθώς οι μηχανικοί αντιμετωπίζουν αυξανόμενες απαιτήσεις για αποτελεσματικότητα και αξιοπιστία, το PCB TC600 παρέχει μια λύση που ανταποκρίνεται σε αυτές τις προκλήσεις.Αγκαλιάστε το μέλλον της ηλεκτρονικής υψηλών επιδόσεων με το PCB TC600, όπου η τεχνολογία αιχμής συναντά εξαιρετικές επιδόσεις!

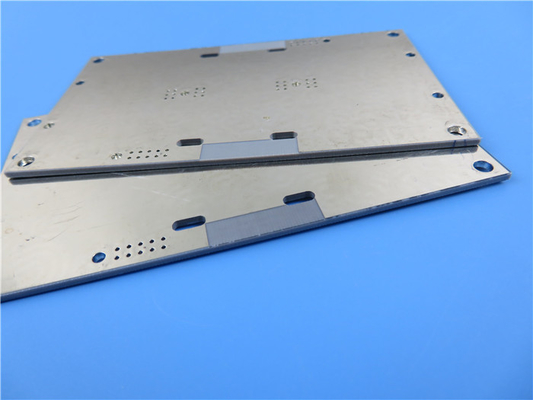

30mil TC600 PCB 2 στρώσεων Επεξεργασία επιφάνειας χρυσού 1
