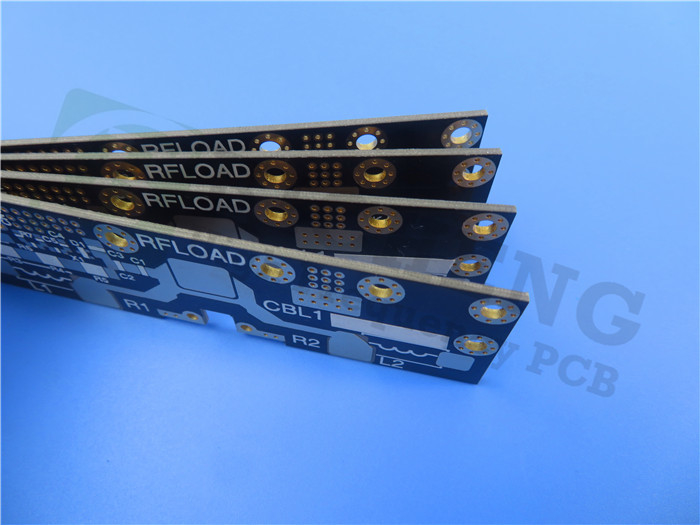

25mil TMM3 PCB με ασήμι βύθισης για εφαρμογές RF και μικροκυμάτων

25mil TMM3 PCB with Immersion Silver for RF and Microwave Applications
25mil TMM3 PCB with Immersion Silver for RF and Microwave Applications 25mil TMM3 PCB with Immersion Silver for RF and Microwave Applications

Μεγάλες Εικόνας :  25mil TMM3 PCB με ασήμι βύθισης για εφαρμογές RF και μικροκυμάτων

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: Rogers TMM3 Core Layer count: 2-layer
Μέγεθος PCB: 420,91 mm x 108,31 mm = 1PCS, +/- 0,15 mm PCB thickness: 0.7 mm
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: Ασημένιο βύθισης
Επισημαίνω:

Πίνακες PCB TMM3 ασήμις βύθισης

,

Εφαρμογές μικροκυμάτων RF TMM3 PCB

,

25mil TMM3 PCB

Εισαγωγή στον Rogers TMM3

Το Rogers TMM3 είναι ένα υλικό μικροκυμάτων θερμοσίεσης κατασκευασμένο από ένα σύνθετο πολυμερές από κεραμικό θερμοστοιχείο. Αυτό το καινοτόμο υλικό είναι ειδικά κατασκευασμένο για εφαρμογές λωρίδας και μικρο-λωρίδας, συνδυάζοντας τα καλύτερα χαρακτηριστικά των κεραμικών και παραδοσιακών κυμάτων μικροκυμάτων PTFE. Σε αντίθεση με πολλά συμβατικά υλικά, το TMM3 δεν απαιτεί εξειδικευμένες τεχνικές παραγωγής, καθιστώντας την ευέλικτη και προσβάσιμη επιλογή για τους μηχανικούς.



Λεπτομέρειες κατασκευής

Το TMM3 PCB διαθέτει ένα ισχυρό άκαμπτο stackup 2 επιπέδων:



Στρώμα χαλκού 1: 35 μm
Rogerstmm3 Core: 0.635 mm (25 εκατομμύρια)

Στρώμα χαλκού 2: 35 μm



Προδιαγραφές:

Διαστάσεις του σκάφους: 42,91 mm x 108,31 mm (± 0,15 mm)

Ελάχιστο ίχνος/χώρος: 5/9 mils

Ελάχιστο μέγεθος οπών: 0,3 mm

Τελειωμένο πάχος του σκάφους: 0,7 mm

Τελειωμένο βάρος χαλκού: 1 ουγκιά (1,4 mils) σε εξωτερικά στρώματα

Φινίρισμα επιφάνειας: ασήμι βύθισης

Διασφάλιση ποιότητας: Κάθε PCB υφίσταται 100% ηλεκτρική δοκιμή πριν από την αποστολή, εξασφαλίζοντας την αξιοπιστία και την απόδοση.



Τυπικές εφαρμογές


Το Rogers TMM3 PCB είναι ιδιαίτερα κατάλληλο για:



Κυκλώματα RF και μικροκυμάτων: Ιδανικό για εφαρμογές που απαιτούν απόδοση ακρίβειας και υψηλής συχνότητας.


Ενισχυτές και συνδυαστές ισχύος: Εξασφαλίζει την αποτελεσματική μετάδοση σήματος και ελάχιστη απώλεια.


Δορυφορικά συστήματα επικοινωνίας: παρέχει αξιόπιστες επιδόσεις σε απαιτητικά περιβάλλοντα.


Οι δοκιμαστές τσιπ και οι κεραίες Patch: διευκολύνουν τις ακριβείς δοκιμές και τις υψηλές επιδόσεις.



Ιδιοκτησία TMM3 Κατεύθυνση Μονάδες Κατάσταση Μέθοδος δοκιμής
Διηλεκτρική σταθερά, ε -επεξεργασία 3,27 ± 0,032 Z   10 GHz IPC-TM-650 2.5.5.5
Διηλεκτρική σταθερά, εδέσχες 3.45 - - 8GHz έως 40 GHz Μέθοδος διαφορικού μήκους φάσης
Συντελεστής διαχέτευσης (διαδικασία) 0,002 Z - 10 GHz IPC-TM-650 2.5.5.5
Θερμικός συντελεστής διηλεκτρικής σταθεράς +37 - ppm/° k -55 ℃ -125 ℃ IPC-TM-650 2.5.5.5
Μόνωση > 2000 - Gohm C/96/60/95 ASTM D257
Αντίσταση όγκου 2 x 109 - Mohm.cm - ASTM D257
Επιφανειακή αντίσταση > 9Χ 10^9 - Μωμ - ASTM D257
Ηλεκτρική αντοχή (διηλεκτρική αντοχή) 441 Z V/mil - Μέθοδος IPC-TM-650 2.5.6.2
Θερμικές ιδιότητες
Θερμοκρασία αποσυμπιονιοΐνης (TD) 425 425 ℃ TGA - ASTM D3850
Συντελεστής θερμικής διαστολής - x 15 X ppm/k 0 έως 140 ℃ ASTM E 831 IPC-TM-650, 2.4.41
Συντελεστής θερμικής διαστολής - y 15 Y ppm/k 0 έως 140 ℃ ASTM E 831 IPC-TM-650, 2.4.41
Συντελεστής θερμικής διαστολής - z 23 Z ppm/k 0 έως 140 ℃ ASTM E 831 IPC-TM-650, 2.4.41
Θερμική αγωγιμότητα 0,7 Z W/m/k 80 ℃ ASTM C518
Μηχανικές ιδιότητες
Αντοχή φλούδας χαλκού μετά από θερμική τάση 5.7 (1.0) X, y LB/ίντσα (N/mm) Μετά το συγκολλητικό πλωτήρα 1 ουγκιά. Edc Μέθοδος IPC-TM-650 2.4.8
Αντοχή στην κάμψη (MD/CMD) 16.53 X, y kpsi ΕΝΑ ASTM D790
Μέτρο κάμψης (MD/CMD) 1.72 X, y MPSI ΕΝΑ ASTM D790
Φυσικές ιδιότητες
Απορρόφηση υγρασίας (2x2) 1,27mm (0,050 ") 0,06 - % D/24/23 ASTM D570
3.18mm (0.125 ") 0,12
Ειδική βαρύτητα 1.78 - - ΕΝΑ ASTM D792
Ειδική θερμική χωρητικότητα 0,87 - J/g/k ΕΝΑ Υπολογιζόμενος
Συμβατή με τη διαδικασία χωρίς μόλυβδο ΝΑΙ - - - -


Στον ταχέως εξελισσόμενο τομέα των ηλεκτρονικών, η αναζήτηση τυπωμένων κυκλωμάτων υψηλής απόδοσης (PCBs) είναι όλο και πιο κρίσιμη, ιδιαίτερα σε τομείς όπως οι τηλεπικοινωνίες και η αεροδιαστημική. Εισαγάγετε το Rogers TMM3 PCB, μια πρωτοποριακή λύση σχεδιασμένη ειδικά για εφαρμογές υψηλής συχνότητας. Αυτό το άρθρο παρέχει μια σε βάθος ματιά στα χαρακτηριστικά, τα οφέλη και τις διαφορετικές εφαρμογές του TMM3, παρουσιάζοντας γιατί έχει γίνει μια επιλογή για μηχανικούς και κατασκευαστές.


Εξαιρετική διηλεκτρική απόδοση

- Διευθυντική σταθερά (DK): σε 3,27 ± 0,032 στα 10 GHz, το TMM3 PCB εξασφαλίζει ελάχιστη παραμόρφωση σήματος, κρίσιμη για τη μετάδοση υψηλής συχνότητας. Μπορεί να επιτύχει τιμές 3,45 σε ένα ευρύτερο εύρος συχνοτήτων από 8 GHz έως 40 GHz, αποδεικνύοντας την ευελιξία του.



- συντελεστής απόσπασης (DF): Με έναν αξιοσημείωτα χαμηλό συντελεστή απόρριψης 0,002, το TMM3 ελαχιστοποιεί την απώλεια ενέργειας, ενισχύοντας έτσι τη συνολική αποτελεσματικότητα των ηλεκτρονικών κυκλωμάτων.



- Θερμικός συντελεστής διηλεκτρικής σταθεράς: Η θερμική σταθερότητα είναι εντυπωσιακή, με συντελεστή +37 ppm/° K, εξασφαλίζοντας αξιόπιστες επιδόσεις σε θερμοκρασίες από -55 ° C έως 125 ° C.

Ισχυρές μηχανικές και θερμικές ιδιότητες



-Θερμοκρασία αποσύνθεσης (TD): Με υψηλό TD 425 ° C, το TMM3 είναι καλά εξοπλισμένο για να χειριστεί περιβάλλοντα υψηλής θερμοκρασίας.



- Ο συντελεστής θερμικής διαστολής (CTE): Το CTE ευθυγραμμίζεται στενά με εκείνη του χαλκού, μετράει 15 ppm/k και στις δύο κατευθύνσεις x και y και 23 ppm/k στην κατεύθυνση z. Αυτό ελαχιστοποιεί το άγχος στις επιμεταλλωμένες διαστρεβλωμένες οπές, το οποίο είναι ζωτικής σημασίας για τη διατήρηση της ηλεκτρικής ακεραιότητας.



- Αντοχή κάμψης: Με αντοχή κάμψης 16,53 kpsi, το TMM3 είναι κατασκευασμένο για να αντέχει στις μηχανικές τάσεις, εξασφαλίζοντας την ανθεκτικότητα σε απαιτητικές εφαρμογές.



Εντυπωσιακές ηλεκτρικές ιδιότητες



- Αντίσταση μόνωσης: Το TMM3 PCB διαθέτει αντίσταση μόνωσης που υπερβαίνει τα 2000 GΩ, παρέχοντας εξαιρετική ηλεκτρική απομόνωση.



- Αντίσταση όγκου: Με βαθμολογία 2 x 10^9 Ω · cm, αυτό το PCB παρουσιάζει ισχυρή απόδοση σε διάφορες εφαρμογές.



- Ηλεκτρική αντοχή: Με διηλεκτρική αντοχή 441 V/mil, το TMM3 μπορεί να αντέξει υψηλές τάσεις χωρίς να διακυβεύεται η απόδοση.



Υλικό PCB: Κεραμικοί, υδρογονάνθρακες, θερμοθεραπευτικά σύνθετα πολυμερές
Ονομασία: TMM3
Διηλεκτρική σταθερά: 3.27
Αριθμός στρώσεων: Διπλό στρώμα, πολυστρωματικό, υβριδικό PCB
Βάρος χαλκού: 0,5oz (17 μm), 1oz (35μm), 2oz (70μm)
Πάχος PCB: 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil (1.905mm), 100mil (2.54mm), 125mil (3.175mm) (5.08mm), 250mil (6.35mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.7mm)
Μέγεθος PCB: ≤400mm x 500mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ.
Φινίρισμα επιφάνειας: Bare Copper, Hasl, Enig, OSP, κασσίτερος βύθισης, ασήμι εμβάπτισης, καθαρό χρυσό επιμεταλλωμένο κλπ.

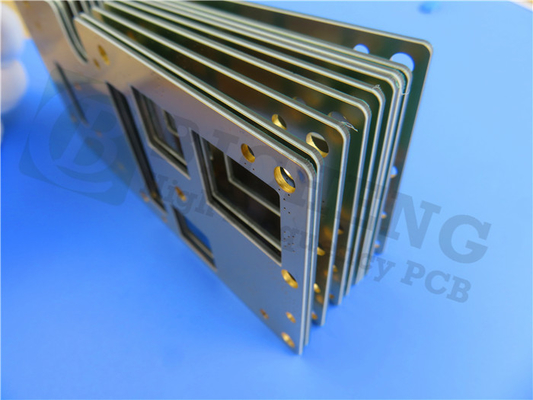

25mil TMM3 PCB με ασήμι βύθισης για εφαρμογές RF και μικροκυμάτων 0



Γιατί να επιλέξετε Rogers TMM3 PCB;



1. Συνεπής Αξιοπιστία: Ο συνδυασμός χαμηλής DK, χαμηλής DF και υψηλής αντίστασης μόνωσης εξασφαλίζει ότι το TMM3 PCB διατηρεί εξαιρετική ακεραιότητα σήματος υπό προκλητικές συνθήκες.



2. Εξομινακτική κατασκευή: Το υλικό είναι συμβατό με τις διαδικασίες χωρίς μόλυβδο και δεν απαιτεί θεραπεία ναφθεικού νατρίου πριν από την ηλεκτροσκοπική επένδυση, την απλούστευση της παραγωγής και τη μείωση του κόστους.



3. Εξαιρετικές εφαρμογές: Το TMM3 PCB λάμπει σε διάφορες εφαρμογές, συμπεριλαμβανομένου του κυκλώματος RF και μικροκυμάτων, ενισχυτών ισχύος, φίλτρων και συστημάτων δορυφορικής επικοινωνίας.



4. Ανθεκτικότητα και μακροζωία: Η μηχανική ανθεκτικότητα του TMM3-χαρακτήρας που χαρακτηρίζεται από υψηλή αντοχή στη φλούδα και αντοχή στην κάμψη, μπορεί να αντέξει τις ακαμψίες των απαιτητικών περιβαλλόντων, προσφέροντας μακροπρόθεσμη αξιοπιστία.



Ιδανικές εφαρμογές για τον Rogers TMM3

Το Rogers TMM3 PCB είναι απόλυτα κατάλληλο για πολλές εφαρμογές, όπως:



- Κυκλώματα RF και μικροκυμάτων: μια ιδανική επιλογή για εφαρμογές που απαιτούν δυνατότητες ακρίβειας και υψηλής συχνότητας.


- Ενισχυτές ισχύος και συνδυαστές: διευκολύνει την αποτελεσματική μετάδοση σήματος με ελάχιστη απώλεια.


- Συστήματα δορυφορικής επικοινωνίας: προσφέρει αξιόπιστες επιδόσεις σε προκλητικές συνθήκες.


- Κεραίες παγκόσμιων συστημάτων τοποθέτησης (GPS): Εξασφαλίζει την ακριβή λήψη και μετάδοση σήματος.



Συμπέρασμα: Ανύψωση ηλεκτρονικών λύσεων με Rogers TMM3

Το Rogers TMM3 PCB στέκεται ως φάρος καινοτομίας στην τεχνολογία PCB υψηλής συχνότητας. Το μοναδικό μείγμα των χαρακτηριστικών του - που κυμαίνεται από μια χαμηλή διηλεκτρική σταθερά και εξαιρετική θερμική σταθερότητα σε εντυπωσιακή μηχανική αντοχή - την τοποθετεί ως μια προτιμώμενη επιλογή για μηχανικούς και κατασκευαστές που επιθυμούν να ωθήσουν τα όρια του ηλεκτρονικού σχεδιασμού.



Καθώς η ζήτηση για εξελιγμένες ηλεκτρονικές λύσεις συνεχίζει να αυξάνεται, το TMM3 PCB είναι έτοιμη να αντιμετωπίσει αυτές τις προκλήσεις με απαράμιλλη αξιοπιστία και απόδοση. Για περισσότερες πληροφορίες σχετικά με τον τρόπο με τον οποίο το Rogers TMM3 μπορεί να ανυψώσει τα έργα σας ή να ζητήσει προσφορά, επικοινωνήστε μαζί μας σήμερα. Το ταξίδι σας προς την αιχμή των ηλεκτρονικών λύσεων ξεκινά εδώ!
