15mil TMM10 PCB 2 στρώσεων βύθισης χρυσού για κεραίες επικάλυψης

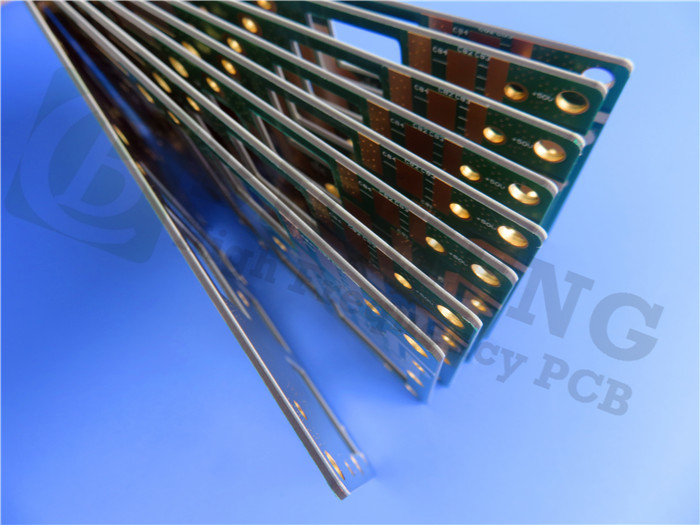

15mil TMM10 PCB 2-Layer Immersion Gold for Patch Antennas
15mil TMM10 PCB 2-Layer Immersion Gold for Patch Antennas 15mil TMM10 PCB 2-Layer Immersion Gold for Patch Antennas

Μεγάλες Εικόνας :  15mil TMM10 PCB 2 στρώσεων βύθισης χρυσού για κεραίες επικάλυψης

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: Rogers TMM3 Core Αριθμός στρωμάτων: 2-στρώμα
Μέγεθος PCB: 420,91 mm x 108,31 mm = 1PCS, +/- 0,15 mm Μοντέλο: 0,7 χλστ
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: Ασημένιο βύθισης
Επισημαίνω:

Πίνακες PCB για τις κεραίες επικάλυψης

,

15mil TMM10 PCB

Παρουσίαση του Rogers TMM10 PCB, μιας κορυφαίας λύσης σχεδιασμένης για εφαρμογές υψηλής συχνότητας που απαιτούν εξαιρετική αξιοπιστία και απόδοση.,το TMM10 έχει κατασκευαστεί ειδικά για διαμορφώσεις με λωρίδες και μικρο-λιρίδες,προσφέροντας τα πλεονεκτήματα τόσο του PTFE όσο και των κεραμικών υποστρωμάτων χωρίς τους περιορισμούς των μηχανικών ιδιοτήτων και των τεχνικών παραγωγής.



Βασικά χαρακτηριστικά

- Δηλεκτρική σταθερά (Dk): 9,20 ± 0,23 στα 10 GHz, εξασφαλίζοντας τη βέλτιστη ακεραιότητα του σήματος για εφαρμογές υψηλής συχνότητας.


- Συντελεστής διάσπασης: 0,0022 στα 10 GHz, ελαχιστοποιώντας την απώλεια ενέργειας και βελτιώνοντας την αποτελεσματικότητα του κυκλώματος.


- Θερμικός συντελεστής Dk: -38 ppm/°K, παρέχοντας σταθερότητα σε διάφορες θερμοκρασίες.


- Θερμική επέκταση: ο συντελεστής θερμικής επέκτασης είναι ισοδύναμος με του χαλκού, με τιμές 21 ppm/K (άξονες X και Y) και 20 ppm/K (άξονας Z), μειώνοντας την πίεση κατά τη διάρκεια του θερμικού κύκλου.


- Θερμοκρασία αποσύνθεσης (Td): 425 °C TGA, κατάλληλη για περιβάλλον υψηλής θερμοκρασίας.


- Θερμική αγωγιμότητα: 0,76 W/m·K, που διευκολύνει την αποτελεσματική διαχείριση της θερμότητας.


- Περιοχή πάχους: Διατίθεται σε πάχους από 0,0015 έως 0,500 ίντσες ± 0,0015 ̊.



TMM10 Τυπική τιμή
Ιδιοκτησία ΤΜΜ10 Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 9.20±0.23 Z   10 GHz IPC-TM-650 2.5.5.5
Η διηλεκτρική σταθερά,εΣχεδιασμός 9.8 - - 8GHz έως 40GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης (διαδικασία) 0.0022 Z - 10 GHz IPC-TM-650 2.5.5.5
Θερμικός συντελεστής της διηλεκτρικής σταθεράς - 38 - ppm/°K -55°C-125°C IPC-TM-650 2.5.5.5
Αντίσταση μόνωσης > 2000 - Γεια σου. C/96/60/95 ΑΣTM D257
Αντίσταση όγκου 2 x 108 - Μωμ. - ΑΣTM D257
Αντίσταση επιφάνειας 4 x 107 - Μωμ. - ΑΣTM D257
Ηλεκτρική αντοχή (διαλεκτρική αντοχή) 285 Z V/mil - Μέθοδος IPC-TM-650 2.5.6.2
Θερμικές ιδιότητες
Θερμοκρασία αποσύνθεσης (Td) 425 425 °CTGA - ΑΣTM D3850
Συντελεστής θερμικής διαστολής - x 21 X ppm/K 0 έως 140 °C ΑΣTM E 831 IPC-TM-650, 2.4.41
Συντελεστής θερμικής διαστολής - Y 21 Y ppm/K 0 έως 140 °C ΑΣTM E 831 IPC-TM-650, 2.4.41
Συντελεστής θερμικής διαστολής - Z 20 Z ppm/K 0 έως 140 °C ΑΣTM E 831 IPC-TM-650, 2.4.41
Θερμική αγωγιμότητα 0.76 Z W/m/K 80 °C ΑΣTM C518
Μηχανικές ιδιότητες
Δυνατότητα απολέπισης χαλκού μετά από θερμική πίεση 5.0 (0.9) X,Y Δοκιμαστικό σύστημα μετά τη συγκόλληση 1 ουγγ. Μέθοδος IPC-TM-650 2.4.8
Δυνατότητα κάμψης (MD/CMD) 13.62 X,Y kpsi Α ΑΣTM D790
Μοντέλο κάμψης (MD/CMD) 1.79 X,Y Mpsi Α ΑΣTM D790
Φυσικές Ιδιότητες
Απορρόφηση υγρασίας (2X2) 1.27 mm (0,050") 0.09 - % D/24/23 ΑΣTM D570
3.18mm (0.125") 0.2
Ειδική βαρύτητα 2.77 - - Α ΑΣTM D792
Ειδική θερμική ικανότητα 0.74 - Υ/γ/Κ Α Υπολογισμός
Συμβατό με διαδικασία χωρίς μόλυβδο Ναι. - - - -



Οφέλη

- Μηχανική ανθεκτικότητα: Οι μηχανικές ιδιότητες του TMM10 αντιστέκονται αποτελεσματικά στην έλξη και τη ροή του κρύου, εξασφαλίζοντας μακροχρόνια αξιοπιστία σε απαιτητικές εφαρμογές.


- Χημική αντοχή: Η αντοχή του υλικού σε χημικές ουσίες στη διαδικασία μειώνει τον κίνδυνο βλάβης κατά τη διάρκεια της κατασκευής.


- Απλοποιημένη επεξεργασία: δεν απαιτείται επεξεργασία με ναφθανικό νάτριο πριν από την ηλεκτρολόγηση, εξορθολογίζοντας τις διαδικασίες παραγωγής.


- Αξιόπιστη σύνδεση σύρματος: βασισμένη σε θερμοανθεκτική ρητίνη, η TMM10 εξασφαλίζει αξιόπιστη σύνδεση σύρματος χωρίς ανύψωση των στρωμάτων ή παραμόρφωση υποστρώματος.



Συγκέντρωση PCB

Το TMM10 PCB διαθέτει ένα ανθεκτικό 2 στρώσεων άκαμπτο στοίχημα:
- Τάξη χαλκού 1: 35 μm
- Ρότζερς TMM10 Κουρ: 0,381 mm (15 mil)
- Τάξη χαλκού 2: 35 μm



Λεπτομέρειες κατασκευής

- Διάμετρος πλάκας: 91,2 mm x 53,5 mm (1 PCS, ± 0,15 mm)
- Ελάχιστο ίχνος / χώρος: 7/9 mils
- Ελάχιστο μέγεθος τρύπας: 0,30 mm
- Τελειωμένο φύλλο Δάχος: 0,45 mm
- Τελειωμένο βάρος χαλκού: 1 ουγκιά (1,4 ml) στα εξωτερικά στρώματα
- Δυνατότητα επένδυσης: 20 μm
- Επιφανειακό φινίρισμα:
- Πάνω από το Silkscreen: Κανένα
- Κατέργασμα από μεταξένιες επιφάνειες: κανένα
- Πάνω μάσκα συγκόλλησης: κανένα
- Μασκές επίλυσης κάτω: καμία.
- Εξασφάλιση ποιότητας: 100% ηλεκτρική δοκιμή πριν από την αποστολή.


Τέχνη και Πρότυπα

- Τύπος της εικόνας που παρέχεται: Gerber RS-274-X
- Πρότυπο ποιότητας: IPC-Class-2
- Διαθεσιμότητα: Παγκοσμίως.



Τυπικές εφαρμογές

Το Rogers TMM10 PCB είναι ιδανικό για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:
- Ραδιοσυχνότητες και κυκλώματα μικροκυμάτων
- Ενισχυτές ισχύος και συνδυαστές
- Φίλτρα και ζεύγη
- Συστήματα δορυφορικής επικοινωνίας
- Αντίνες παγκόσμιων συστημάτων εντοπισμού θέσης (GPS)
- Αντενές επικάλυψης.
- Διηλεκτρικοί πολωτές και φακοί
- Δοκιμαστές τσιπ



Συμπεράσματα

Το Rogers TMM10 PCB προσφέρει μια ισχυρή και αξιόπιστη λύση για εφαρμογές υψηλής συχνότητας, συνδυάζοντας προηγμένες ιδιότητες υλικών με εξαιρετικές επιδόσεις.αεροδιαστημικήΓια περισσότερες πληροφορίες ή για να κάνετε μια παραγγελία, επικοινωνήστε μαζί μας σήμερα!



Υλικό PCB: Κεραμικά, υδρογονάνθρακες, θερμοανθεκτικά πολυμερή σύνθετα
Ονομασία: ΤΜΜ10
Διορθωτική σταθερά: 90,20 ± 0.23
Αριθμός στρωμάτων: Διπλό στρώμα, πολυστρώμα, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Μονάδα διαμόρφωσης: 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35 χιλιοστά), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Γυμνό χαλκό, HASL, ENIG, OSP κλπ.


Αποκάλυψη των δυνατοτήτων του Rogers TMM10 PCB: Μια ανακάλυψη στην αξιοπιστία υψηλής συχνότητας



Στον ταχέως εξελισσόμενο κόσμο της ηλεκτρονικής, η ζήτηση για υψηλής απόδοσης κυκλώματα εκτύπωσης (PCB) αυξάνεται συνεχώς.ιδιαίτερα σε εφαρμογές υψηλής συχνότητας όπως οι τηλεπικοινωνίες και η αεροδιαστημική βιομηχανίαΤο Rogers TMM10 PCB ξεχωρίζει ως μια επαναστατική λύση, σχεδιασμένη για να ανταποκρίνεται στις αυστηρές απαιτήσεις του σύγχρονου ηλεκτρονικού σχεδιασμού.και εφαρμογές του PCB TMM10, δείχνοντας γιατί είναι μια αλλαγή παιχνιδιού στη βιομηχανία.



Βασικά χαρακτηριστικά του PCB Rogers TMM10



Εξαιρετικές διηλεκτρικές ιδιότητες

Το Rogers TMM10 PCB διαθέτει μια αξιοσημείωτη διηλεκτρική σταθερά (Dk) 9,20 ± 0,23 στα 10 GHz, εξασφαλίζοντας ελάχιστη στρέβλωση του σήματος για εφαρμογές υψηλής συχνότητας.Η διαμετρική σταθερά κατασκευής φτάνει το 9.8Επιπλέον, ο συντελεστής διάσπασης είναι χαμηλός 0.0022, η οποία ελαχιστοποιεί την απώλεια ενέργειας και βελτιώνει τη συνολική απόδοση των ηλεκτρονικών κυκλωμάτων.



Θερμική σταθερότητα και μηχανική αντοχή

Ένα από τα χαρακτηριστικά του TMM10 είναι η εντυπωσιακή θερμική του σταθερότητα.καθιστώντας το κατάλληλο για απαιτητικά περιβάλλονταΟ θερμικός συντελεστής της διηλεκτρικής σταθεράς είναι -38 ppm/°K, εξασφαλίζοντας σταθερότητα σε ένα ευρύ εύρος θερμοκρασιών από -55°C έως 125°C.το TMM10 διαχειρίζεται αποτελεσματικά τη θερμότητα, αποτρέποντας την υποβάθμιση των επιδόσεων.



Οι μηχανικές ιδιότητες του TMM10 PCB είναι σχεδιασμένες για να αντιστέκονται στην έλξη και την ψυχρή ροή, η οποία μπορεί να θέσει σε κίνδυνο την ακεραιότητα των παραδοσιακών PCB με την πάροδο του χρόνου.62 kpsi και εύρος κάμψης 1Το.79 Mpsi εξασφαλίζει μακροχρόνια αξιοπιστία, καθιστώντας το TMM10 ιδανική επιλογή για εφαρμογές που απαιτούν σταθερή απόδοση.



Απλουστευμένη διαδικασία παραγωγής

Το Rogers TMM10 PCB έχει σχεδιαστεί για ευκολία παραγωγής.απλούστευση της διαδικασίας παραγωγής και μείωση του κόστουςΑυτή η εξορθολογισμένη προσέγγιση επιτρέπει στους κατασκευαστές να μεγεθύνουν την παραγωγή χωρίς να θυσιάζουν την ποιότητα.

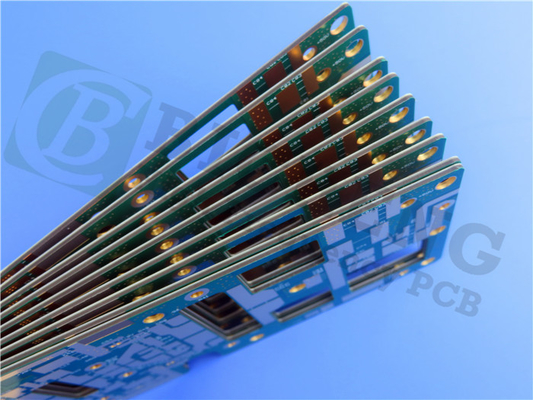

15mil TMM10 PCB 2 στρώσεων βύθισης χρυσού για κεραίες επικάλυψης 0



Ποικίλες εφαρμογές του Rogers TMM10 PCB

Η ευελιξία του PCB TMM10 το καθιστά κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:



- Ραδιοσυχνότητες και κυκλώματα μικροκυμάτων: Ιδανικό για εφαρμογές που απαιτούν υψηλή ακρίβεια και απόδοση.


- Ενισχυτές ισχύος και συνδυαστές: διευκολύνει την αποτελεσματική μετάδοση σήματος με ελάχιστη απώλεια.


- Συστήματα δορυφορικής επικοινωνίας: παρέχει αξιόπιστες επιδόσεις σε απαιτητικά περιβάλλοντα.


- Αντένες παγκόσμιων συστημάτων εντοπισμού θέσης (GPS): Εξασφαλίζει την ακριβή λήψη και μετάδοση σήματος.



Πρότυπα διασφάλισης ποιότητας και δοκιμών

Για να εξασφαλιστεί η αξιοπιστία, κάθε PCB υποβάλλεται σε αυστηρές δοκιμές, συμπεριλαμβανομένων 100% ηλεκτρικών δοκιμών πριν από την αποστολή.Η δέσμευση αυτή για την ποιότητα εγγυάται ότι κάθε προϊόν πληροί τα υψηλά πρότυπα που αναμένονται σε εφαρμογές υψηλής συχνότητας.



Συμπέρασμα: Το μέλλον των κυκλωμάτων υψηλής συχνότητας

Το Rogers TMM10 PCB αντιπροσωπεύει μια σημαντική πρόοδο στην τεχνολογία PCB για εφαρμογές υψηλής συχνότητας.Το TMM10 είναι σχεδιασμένο για να ανταποκρίνεται στις απαιτητικές απαιτήσεις της σύγχρονης ηλεκτρονικής..



Αποκλείστε απαράμιλλες επιδόσεις με την τεχνολογία Rogers TMM10 και μετατρέψτε τα σχέδιά σας σε αξιόπιστες λύσεις υψηλής απόδοσης.Για περισσότερες πληροφορίες ή παραγγελίαΤο ταξίδι σας προς τις προηγμένες ηλεκτρονικές λύσεις ξεκινάει εδώ!
