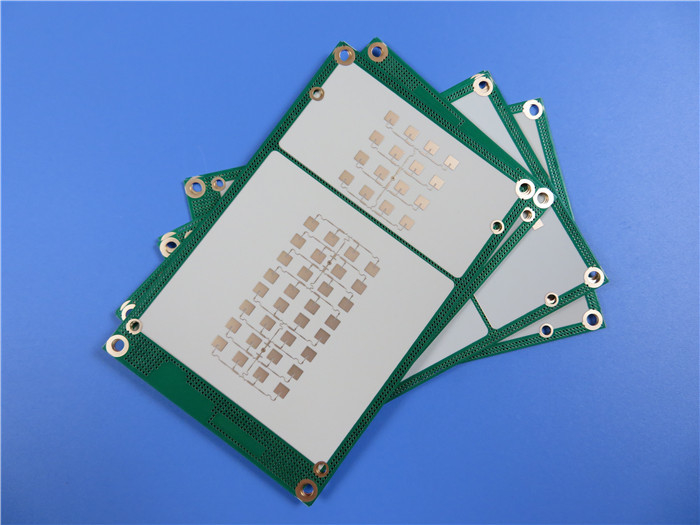

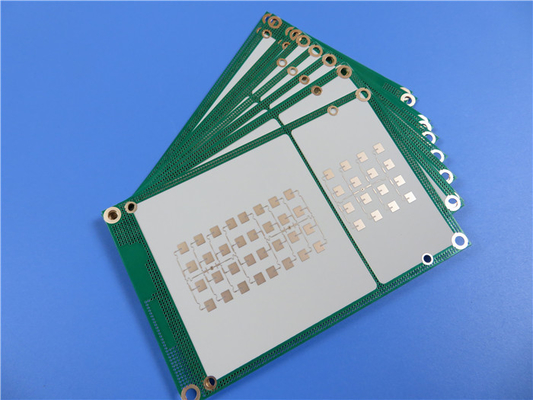

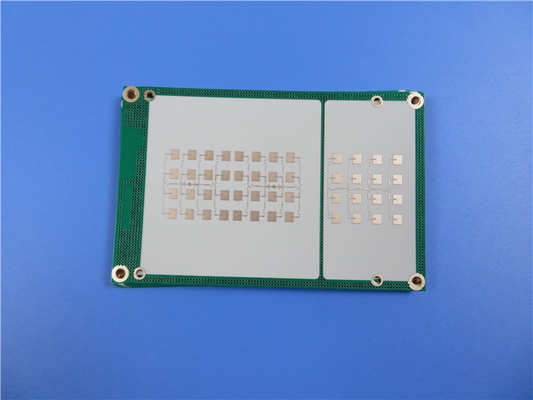

25mil RF-10 PCB διπλής όψης 1OZ χαλκού βύθισμα κασσίτερο τελειωμένο

25mil RF-10 PCB Double-Sided 1OZ Copper Immersion Tin Finished
25mil RF-10 PCB Double-Sided 1OZ Copper Immersion Tin Finished 25mil RF-10 PCB Double-Sided 1OZ Copper Immersion Tin Finished 25mil RF-10 PCB Double-Sided 1OZ Copper Immersion Tin Finished

Μεγάλες Εικόνας :  25mil RF-10 PCB διπλής όψης 1OZ χαλκού βύθισμα κασσίτερο τελειωμένο

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: RF-10 Αριθμός στρωμάτων: 2-στρώμα
Μέγεθος PCB: 163.9mm x 104.9mm = 2Τύποι = 2PCS, +/- 0.15mm Μοντέλο: 25 εκ
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: Κασσίτερος βύθισης
Επισημαίνω:

Τελειωμένο PCB με βύθιση κασσίτερου

,

25mil PCB

,

Διπλής όψης ραδιοσυχνότητα PCB

Τα RF-10 PCB είναι προηγμένα σύνθετα από κεραμικά γεμάτα PTFE και υφασμένη ίνες γυαλιού, σχεδιασμένα για εφαρμογές υψηλών επιδόσεων RF. Προσφέροντας υψηλή διηλεκτρική σταθερά και χαμηλό συντελεστή διάσπασης,Η RF-10 παρέχει εξαιρετική σταθερότητα διαστάσεων και ευκολία χειρισμού για πολλαπλά κυκλώματα.



Βασικά χαρακτηριστικά:

Διορθωτική μέθοδος
Παράγοντας διάσπασης: 0,0025 στα 10GHz
Υψηλή θερμική αγωγιμότητα: 0,85 W/mk (μη καλυμμένο)
CTE: x 16 ppm/°C, y 20 ppm/°C, z 25 ppm/°C
Χαμηλή απορρόφηση υγρασίας: 0,08%
Καθορισμός εύφλεκτης ικανότητας: V-0



Πλεονεκτήματα

Υψηλό DK για μείωση του μεγέθους κυκλώματος ραδιοσυχνοτήτων
Εξαιρετική σταθερότητα διαστάσεων
Ελάχιστη ανοχή DK
Υψηλή θερμική αγωγιμότητα για βελτιωμένη θερμική διαχείριση
Δυνατή προσκόλληση σε λείο χαλκό
Χαμηλή επέκταση X, Y, Z
Εξαιρετική αναλογία τιμής/αποτελέσματος



RF-10 Τυπικές τιμές
Ιδιοκτησία Μέθοδος δοκιμής Μονάδα Αξία Μονάδα Αξία
Dk @ 10 GHz IPC-650 2.5.5.5.1 Mod.   10.2 ± 0.3   10.2 ± 0.3
Df @ 10 GHz IPC-650 2.5.5.5.1 Mod.   0.0025   0.0025
TcK† (-55 έως 150 °C) IPC-650 2.5.5.6 ppm/°C -370 ppm/°C -370
Απορρόφηση υγρασίας IPC-650 2.6.2.1 % 0.08 % 0.08
Δυνατότητα απολέπισης (1 ουγγ. RT χαλκό) IPC-650 2.4.8 (φωτισμός) Λιβρά/μέσα 10 Α/χμ 1.7
Αντίσταση όγκου IPC-650 2.5.17.1 Mohm/cm 6.0 x 107 Mohm/cm 6.0 x 107
Αντίσταση επιφάνειας IPC-650 2.5.17.1 Μωμ. 1.0 x 108 Μωμ. 1.0 x 108
Δυνατότητα κάμψης (MD) IPC - 650 - 2.4.4 σπι 14,000 Α/χμ2 96.53
Δυνατότητα κάμψης (CD) IPC - 650 - 2.4.4 σπι 10,000 Α/χμ2 68.95
Δυνατότητα τράβηξης (MD) IPC - 650 - 2.4.19 σπι 8,900 Α/χμ2 62.57
Δυνατότητα τράβηξης (CD) IPC - 650 - 2.4.19 σπι 5,300 Α/χμ2 37.26
Διαμετρική σταθερότητα IPC-650 2.4.39 (Μετά την χαραγή) % (25 εκατ. -Τίποτα.0032 % (25 ml-CD) -Τίποτα.0239
Διαμετρική σταθερότητα IPC-650 2.4.39 (Μετά το ψητό) % (25 εκατ. -Τίποτα.0215 % (25 ml-CD) -Τίποτα.0529
Διαμετρική σταθερότητα IPC-650 2.4.39 (Μετά το στρες) % (25 εκατ. -Τίποτα.0301 % (25 ml-CD) -Τίποτα.0653
Διαμετρική σταθερότητα IPC-650 2.4.39 (Μετά την χαραγή) % (60 mil-MD) -Τίποτα.0027 % (60 mil-CD) -Τίποτα.0142
Διαμετρική σταθερότητα IPC-650 2.4.39 (Μετά το ψητό) % (60 mil-MD) -Τίποτα.1500 % (60 mil-CD) -Τίποτα.0326
Διαμετρική σταθερότητα IPC-650 2.4.39 (Μετά το στρες) % (60 mil-MD) -Τίποτα.0167 % (60 mil-CD) -Τίποτα.0377
Πληθυσμός (ειδική βαρύτητα) IPC-650-2.3.5 g/cm3 2.77 g/cm3 2.77
Ειδική θερμότητα IPC-650-2.4.50 J/g°C 0.9 J/g°C 0.9
Θερμική αγωγιμότητα (μη καλυμμένη) IPC-650-2.4.50 W/M*K 0.85 W/M*K 0.85
CTE (άξονας X - Y) (50 έως 150 °C) IPC-650 2.4.41 ppm/°C 16-20 ppm/°C 16-20
CTE (άξονας Z) (50 έως 150 °C) IPC-650 2.4.41 ppm/°C 25 ppm/°C 25
Αξιολόγηση εύφλεκτης ικανότητας Εσωτερικό   V-0   V-0


Αυτό το PCB διαθέτει μια ακριβή διαμόρφωση συσσώρευσης που αποτελείται από Copper_layer_1 και Copper_layer_2 με πάχος 35μm (1oz) το καθένα, ενσωματώνοντας το στρώμα RF-10 Core σε 25 mil (0,635mm).Με μέγεθος σανίδας 1630,9 mm x 104,9 mm ± 0,15 mm, το PCB διατηρεί ελάχιστο ίχνος/διαστήμα 4/4 mils για βέλτιστη ακεραιότητα του σήματος και διαχωρισμό των εξαρτημάτων.



Μεταξύ άλλων, η μέτρηση του βάρους του χάλκινου υλικού είναι μικρότερη από 0,75 mm.4 ml) στα εξωτερικά στρώματα, μαζί με πάχος 20 μm μέσω επικάλυψης, υποστηρίζει αποτελεσματική μετάδοση σήματος και ασφαλείς διασυνδέσεις μεταξύ των στρωμάτων.



Το φινίρισμα του είναι από τσιμέντο βύθισης για βελτιωμένη συγκόλληση και προστασία από την οξείδωση.ενώ μια πράσινη μάσκα συγκόλλησης προσφέρει προστασία του περιβάλλοντοςΗ αυστηρή ηλεκτρική δοκιμή 100% πριν από την αποστολή εγγυάται την ποιότητα και τη συμμόρφωση με τις προδιαγραφές σχεδιασμού, εξασφαλίζοντας αξιόπιστη απόδοση σε διάφορες εφαρμογές.



25mil RF-10 PCB διπλής όψης 1OZ χαλκού βύθισμα κασσίτερο τελειωμένο 0



Η μορφή σχεδίου για αυτό το PCB ακολουθεί το πρότυπο της βιομηχανίας Gerber RS-274-X, εξασφαλίζοντας τη συμβατότητα με τα κοινά εργαλεία σχεδιασμού και τις διαδικασίες κατασκευής.Συμμόρφωση με το πρότυπο ποιότητας IPC-Class-2, τα PCB πληρούν αυστηρά κριτήρια για την κατασκευή και την συναρμολόγηση, εξασφαλίζοντας αξιόπιστες επιδόσεις σε διάφορες εφαρμογές.



Με τη διαθεσιμότητα σε όλο τον κόσμο, το PCB RF-10 προσφέρει παγκόσμια προσβασιμότητα για έργα και βιομηχανίες που απαιτούν λύσεις υψηλής απόδοσης RF.



Εφαρμογές:

Αντενές μικροστριπτικής επικάλυψης
Αντενές GPS
Παθητικά εξαρτήματα (φίλτρα, συνδετήρες, διαχωριστές ισχύος)
Συστήματα αποφυγής σύγκρουσης αεροσκαφών
Συστατικά δορυφόρων



Υλικό PCB: Συνθετικές ύλες από κεραμικό PTFE και υφαντική γυάλινη ίνα
Ονομασία: RF-10
Διορθωτική σταθερά: 10.2
Παράγοντας διάσπασης 00,0025 10GHz
Αριθμός στρωμάτων: Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Μονάδα διαμόρφωσης: 10mil (0,254mm), 20mil (0,508mm), 25mil (0,635mm), 60mil (1,524mm), 125mil (3,175mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP κλπ.
