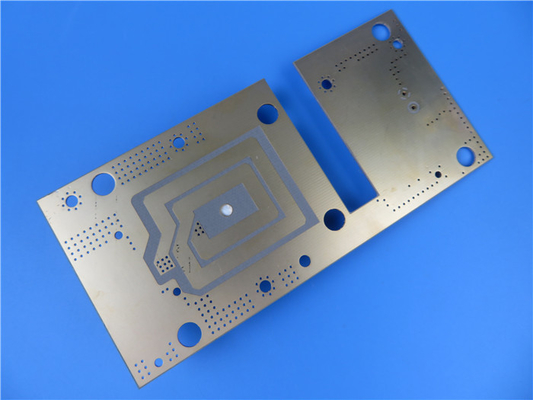

Διπλής όψης RF-35 PCB 30 Mil Immersion Gold Finished PCB Board

Καθώς η τεχνολογία εξελίσσεται, η ζήτηση για πλαίσια έντυπων κυκλωμάτων υψηλών επιδόσεων (PCB) συνεχίζει να αυξάνεται, ιδιαίτερα στους τομείς των εφαρμογών μικροκυμάτων και ραδιοσυχνοτήτων (RF).Η πρόσφατη αποστολή RF-35 PCB από την Taconic αντιπροσωπεύει ένα σημαντικό βήμα προς τα εμπρός στον τομέα αυτό.Σε αυτό το άρθρο θα διερευνήσουμε τα χαρακτηριστικά, τα οφέλη, τις τεχνικές προδιαγραφές και τις εφαρμογές του PCB RF-35,παρέχοντας μια ολοκληρωμένη κατανόηση του γιατί είναι η ιδανική επιλογή για τους μηχανικούς και τους κατασκευαστές.

Εισαγωγή στο RF-35 PCB

Το RF-35 PCB είναι ένα οργανικό κεραμικό στρώμα που ανήκει στην οικογένεια προϊόντων ORCER της Taconic.τεχνική που ενισχύει τη μηχανική αντοχή και τη θερμική σταθερότητα του υλικούΗ τεχνογνωσία της Taconic στην τεχνολογία κεραμικής γέμωσης και στην επικαλυμμένη υαλοπλαστική PTFE κορυφώνεται στο RF-35, καθιστώντας το μια αξιόπιστη λύση για διάφορες εφαρμογές RF.

Γιατί να διαλέξετε το RF-35;

Το RF-35 PCB είναι ιδιαίτερα κατάλληλο για εμπορικές εφαρμογές χαμηλού κόστους και μεγάλου όγκου.Οι εξαιρετικές του ιδιότητες το καθιστούν ελκυστική επιλογή για τους κατασκευαστές που αναζητούν αξιόπιστες επιδόσεις χωρίς τα υψηλά κόστη των παραδοσιακών υλικώνΤα βασικά πλεονεκτήματα περιλαμβάνουν την εξαιρετική αντοχή της φλούδας, την εξαιρετικά χαμηλή απορρόφηση υγρασίας και τον χαμηλό συντελεστή διάσπασης, τα οποία συμβάλλουν στην ανώτερη απόδοσή του σε απαιτητικά περιβάλλοντα.

Βασικά χαρακτηριστικά και οφέλη

Διηλεκτρικές ιδιότητες

Στο επίκεντρο της απόδοσης του RF-35 είναι οι εντυπωσιακές διηλεκτρικές του ιδιότητες, με διηλεκτρική σταθερά 3,5 στα 1,9GHz και συντελεστή διάσπασης μόλις 0.0018Οι ιδιότητες αυτές είναι ζωτικής σημασίας για εφαρμογές όπου η ακεραιότητα του σήματος είναι πρωταρχικής σημασίας.

Μηχανική και θερμική σταθερότητα

Το RF-35 PCB παρουσιάζει μια διηλεκτρική διακοπή 41 kV, δείχνοντας την ικανότητά του να αντέχει εφαρμογές υψηλής τάσης.οι χαμηλοί συντελεστές θερμικής διαστολής (CTE) του ∆19 ppm/°C προς την κατεύθυνση X, 24 ppm/°C προς την κατεύθυνση Y και 64 ppm/°C προς την κατεύθυνση Z εξασφαλίζουν σταθερότητα διαστάσεων κατά τη διάρκεια του θερμικού κύκλου.Αυτή η σταθερότητα είναι απαραίτητη για τη διατήρηση της ακεραιότητας των κυκλωμάτων σε περιβάλλοντα που υφίστανται διακυμάνσεις θερμοκρασίας.

Πυροδοσιμότητα και ασφάλεια

Με βαθμολογία εύφλεκτου UL-94 V0, το RF-35 PCB πληροί αυστηρά πρότυπα ασφάλειας, καθιστώντας το κατάλληλο για ένα ευρύ φάσμα εφαρμογών.Η αξιολόγηση αυτή είναι ιδιαίτερα σημαντική σε βιομηχανίες όπου η ασφάλεια αποτελεί κρίσιμο ζήτημα., όπως οι τηλεπικοινωνίες και η αυτοκινητοβιομηχανία.

Χαμηλό κόστος και υψηλή απόδοση

Το RF-35 PCB έχει σχεδιαστεί για υψηλού όγκου παραγωγή, επιτρέποντας στους κατασκευαστές να διατηρούν χαμηλά το κόστος, διατηρώντας παράλληλα υψηλές επιδόσεις.Η εξαιρετική αντοχή της σε φλούδα για 1/2 ουγγιά και 1 ουγγιά στρώματα χαλκού διευκολύνει την εύκολη επαναχρηματοδότηση, ένα σημαντικό πλεονέκτημα σε περιβάλλοντα παραγωγής όπου ενδέχεται να είναι αναγκαίες τροποποιήσεις.

Ανθεκτικότητα στην υγρασία

Το πολύ χαμηλό ποσοστό απορρόφησης υγρασίας του RF-35 PCB αυξάνει την αξιοπιστία του σε υγρό περιβάλλον.όπου η υγρασία μπορεί να θέσει σε κίνδυνο τις επιδόσεις.

Τεχνικές προδιαγραφές

Η κατανόηση των τεχνικών προδιαγραφών αυτού του RF-35 PCB είναι απαραίτητη για τους μηχανικούς που επιθυμούν να το ενσωματώσουν στα σχέδιά τους.

- PCB Stackup: 2 στρώματα άκαμπτο PCB
- Τάξη χαλκού 1: 35 μm
- RF-35 πυρήνας: 30 mil (0,762 mm)
- Τάξη χαλκού 2: 35 μm
-Διαστάσεις πίνακα: 30.6mm x 29.45mm, +/- 0.15mm
- Ελάχιστο ίχνος / χώρος: 4/4 mils
- Ελάχιστο μέγεθος τρύπας: 0,4 mm
- Τελειωμένη πλάκα Δάχος: 0,8 mm
- Τελειωμένο βάρος χαλκού: 1 ουγκιά (1,4 ml) στα εξωτερικά στρώματα
- Δυνατότητα επένδυσης: 25 μm
- Επιφανειακό φινίρισμα:
- Μεταξοστοιχιές: Πάνω: Λευκές; Κάτω: Καμία
- Μάσκα συγκόλλησης: Πάνω: Μπλε; Κάτω: Κανένα
- Εξασφάλιση ποιότητας: 100% ηλεκτρική δοκιμή πριν από την αποστολή
- Πρότυπο ποιότητας: IPC-Class-2

Περιοχές εφαρμογής

Η ευελιξία του RF-35 PCB το καθιστά κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:

- Ενισχυτές ισχύος: Αξιόπιστη απόδοση στην ενίσχυση των σημάτων με ελαχιστοποίηση της στρέβλωσης.
- Φίλτρα και συνδετήρες: απαραίτητα για την επεξεργασία του σήματος και τη διαχείριση των περιοχών συχνοτήτων.
- Παθητικά εξαρτήματα: ιδανικά για εφαρμογές που απαιτούν σταθερή και σταθερή απόδοση.

Συμπεράσματα

Το RF-35 PCB είναι μια απόδειξη της δέσμευσης της Taconic για καινοτομία και ποιότητα στην αγορά PCB.και εξαιρετική αξιοπιστία το καθιστούν μια εξαιρετική επιλογή για τους μηχανικούς και τους κατασκευαστές στους τομείς των μικροκυμάτων και RFΕπιλέγοντας το RF-35, δεν αγοράζετε απλώς ένα PCB, αλλά επενδύετε σε μια λύση που θα αυξήσει τα σχέδιά σας και θα βελτιώσει τις επιδόσεις των εφαρμογών σας.

Για περισσότερες πληροφορίες σχετικά με το RF-35 PCB και πώς μπορεί να ανταποκριθεί στις ειδικές σας ανάγκες, παρακαλούμε επικοινωνήστε με την ομάδα πωλήσεων μας ή επισκεφθείτε την ιστοσελίδα μας.Αγκαλιάστε το μέλλον της τεχνολογίας μικροκυμάτων και RF με το RF-35 PCB, όπου η ποιότητα συναντά την προσιτότητα.
