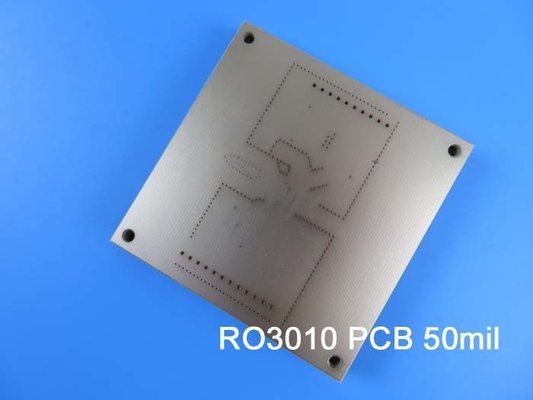

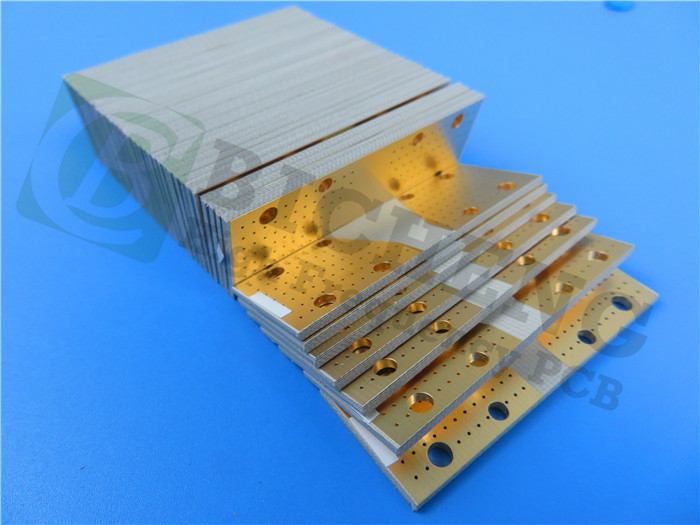

Το Rogers RO3010 PCB είναι ένα state-of-the-art πλακέτο εκτυπωμένων κυκλωμάτων φτιαγμένο από προηγμένα κεραμικά γεμάτα σύνθετα υλικά PTFE.προσφέρει υψηλή διηλεκτρική σταθερά και εξαιρετική σταθερότηταΤο RO3010 απλοποιεί τη δημιουργία συστατικών ευρυζωνικών συνδέσεων και υποστηρίζει τη μικροποίηση κυκλωμάτων,καθιστώντας την ιδανική επιλογή για τους μηχανικούς που εστιάζουν στην ακρίβεια και την αξιοπιστία.
Βασικά χαρακτηριστικά
Υψηλή διηλεκτρική σταθερά: 10,2 ± 0,30 σε 10 GHz/23°C, εξασφαλίζοντας ανώτερη ακεραιότητα σήματος.
Χαμηλός συντελεστής διάσπασης: 0,0022 σε 10 GHz/23°C, ελαχιστοποιώντας την απώλεια ενέργειας και βελτιώνοντας την αποδοτικότητα του συστήματος.
Θερμική σταθερότητα:
Συντελεστής θερμικής διαστολής (CTE):
X: 13 ppm/°C
Y: 11 ppm/°C
Z: 16 ppm/°C
Περιοχή θερμοκρασίας λειτουργίας: -40 °C έως +85 °C.
Θερμική θερμοκρασία αποσύνθεσης (Td): άνω των 500 °C, παρέχοντας αντοχή σε ακραίες συνθήκες.
Θερμική αγωγιμότητα: 0,95 W/mK, διευκολύνοντας την αποτελεσματική διαχείριση της θερμότητας.
Απορρόφηση υγρασίας: Μόνο 0,05%, εξασφαλίζοντας αξιοπιστία σε διάφορα περιβάλλοντα.
| Ιδιοκτησία |
RO3010 |
Κατεύθυνση |
Μονάδες |
Υπόθεση |
Μέθοδος δοκιμής |
| Η διηλεκτρική σταθερά,εΠρόοδος |
10.2±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα |
| Η διηλεκτρική σταθερά,εΣχεδιασμός |
11.2 |
Z |
|
8GHz έως 40GHz |
Μέθοδος διαφορικού μήκους φάσης |
| Παράγοντας διάσπασης,tanδ |
0.0022 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Θερμικός συντελεστής ε |
-395 |
Z |
ppm/°C |
10 GHz -50°Cέως 150°C |
IPC-TM-650 2.5.5.5 |
| Διαμετρική σταθερότητα |
0.35
0.31 |
X
Y |
χιλιοστά |
ΚΟΝΤ Α |
IPC-TM-650 2.2.4 |
| Αντίσταση όγκου |
105 |
|
MΩ.cm |
ΚΟΝΤ Α |
IPC 2.5.17.1 |
| Αντίσταση επιφάνειας |
105 |
|
MΩ |
ΚΟΝΤ Α |
IPC 2.5.17.1 |
| Μοντέλο τράβηξης |
1902
1934 |
X
Y |
MPa |
23°C |
ΑΣTM D 638 |
| Απορρόφηση υγρασίας |
0.05 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Ειδική θερμότητα |
0.8 |
|
j/g/k |
|
Υπολογισμός |
| Θερμική αγωγιμότητα |
0.95 |
|
W/M/K |
50°C |
ΑΣTM D 5470 |
Συντελεστής θερμικής διαστολής
(-55 έως 288°C) |
13
11
16 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°CTGA |
|
ΑΣTM D 3850 |
| Σφιχτότητα |
2.8 |
|
gm/cm3 |
23°C |
ΑΣTM D 792 |
| Δυνατότητα της φλούδας χαλκού |
9.4 |
|
Επικεφαλής. |
1 ουγκιά, EDC μετά την πλωτότητα της συγκόλλησης |
IPC-TM 2.4.8 |
| Πυροδοσία |
V-0 |
|
|
|
UL 94 |
| Συμβατό με διαδικασία χωρίς μόλυβδο |
- Ναι, ναι. |
|
|
|
|
Οφέλη
Σταθερότητα διαστάσεων: Με συντελεστή διαστολής που ταιριάζει στενά με τον χαλκό, ο RO3010 εξασφαλίζει αξιοπιστία κατά τη διάρκεια θερμικού κύκλου.
Αποδοτική από πλευράς κόστους κατασκευή: Η οικονομική τιμολόγηση του λαμινίτη το καθιστά κατάλληλο για μεγάλης παραγωγής χωρίς να συμβιβάζεται με την ποιότητα.
Πολυδιάστατες επιλογές σχεδιασμού: Ιδανικό για σχέδια πίνακας πολυεπίπεδων, που φιλοξενούν σύνθετες διαταγές κυκλωμάτων.
Τεχνικές προδιαγραφές
Συγκέντρωση PCB: 3 στρώματα άκαμπτων PCB
Διάταξη χαλκού 1: 35 μm
RO3010 Κέντρο: 50 mil (1,27 mm)
Διάταξη χαλκού 2: 35 μm
Προετοιμασία: 0,1 mm
RO3010 Κέντρο: 50 mil (1,27 mm)
Διάταξη χαλκού 3: 35 μm
Οι διαστάσεις της τελικής πλάκας είναι 30 mm x 25 mm, με συνολικό πάχος 2,7 mm. Υποστηρίζει ελάχιστο ίχνος και χώρο 5/5 mils και έχει ελάχιστο μέγεθος τρύπας 0,5 mm.Το τελικό βάρος του χαλκού στα εξωτερικά στρώματα είναι 1 ουγκιά (1Κάθε PCB υποβάλλεται σε 100% ηλεκτρική δοκιμή πριν από την αποστολή, εξασφαλίζοντας την ποιότητα και την αξιοπιστία.
Το Rogers RO3010 PCB είναι ιδανικό για μια ποικιλία εφαρμογών, συμπεριλαμβανομένων αυτοκινητοβιομηχανικών ραντάρ, κεραίες GPS, κυτταρικά τηλεπικοινωνιακά συστήματα, κεραίες για ασύρματες επικοινωνίες,δορυφόροι άμεσης μετάδοσηςΗ ευελιξία και η απόδοσή του την καθιστούν πολύτιμο πλεονέκτημα σε πολλά περιβάλλοντα υψηλής ζήτησης.
