Υλικό: | RO3203 | Αριθμός στρωμάτων: | 2-στρώμα |
---|---|---|---|
Μέγεθος PCB: | 65.78mm x 37.48mm = 1PCS | Μοντέλο: | 20 mil |
Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Κασσίτερος βύθισης |
Επισημαίνω: | PCB κασσίτερου βύθισης,Rogers RO3203 PCB,20mil πράσινο Soldermask PCB |
Το Rogers RO3203 PCB αντιπροσωπεύει την τελευταία πρόοδο στα υλικά κυκλωμάτων υψηλής συχνότητας, ειδικά σχεδιασμένα για εξαιρετικές ηλεκτρικές επιδόσεις και μηχανική σταθερότητα.Κατασκευασμένα από κεραμικά επικαλυμμένα στρώματα ενισχυμένα με υφαντικές ίνεςΤο RO3203 βασίζεται στην κληρονομιά της σειράς RO3000, η οποία διακρίνεται από τη βελτιωμένη μηχανική σταθερότητά της.0016, το υλικό αυτό επεκτείνει το εύρος λειτουργικής συχνότητας πέρα από τα 40 GHz, καθιστώντας το ιδανική επιλογή για μια ποικιλία απαιτητικών εφαρμογών.
Βασικά χαρακτηριστικά
Το Rogers RO3203 PCB έχει σχεδιαστεί με διάφορα χαρακτηριστικά που ενισχύουν την απόδοσή του και τη χρηστικότητα:
Επιδόσεις υψηλής συχνότητας: Η διηλεκτρική σταθερά 3,02 ± 0,04 στα 10 GHz εξασφαλίζει αξιόπιστη ακεραιότητα του σήματος.
Χαμηλός συντελεστής διάσπασης: Με συντελεστή διάσπασης 0,0016 στα 10 GHz, ελαχιστοποιεί τις απώλειες ενέργειας, υποστηρίζοντας εφαρμογές υψηλής συχνότητας.
Θερμική σταθερότητα: Το υλικό μπορεί να αντέξει θερμοκρασίες άνω των 500 °C, καθιστώντας το κατάλληλο για ένα ευρύ φάσμα περιβάλλοντων.
Θερμική αγωγιμότητα: Σε 0,87 W/mK, διαχειρίζεται αποτελεσματικά την απώλεια θερμότητας, η οποία είναι κρίσιμη για κυκλώματα υψηλής απόδοσης.
Συντελεστής θερμικής διαστολής: Η χαμηλή CTE (X: 13 ppm/°C, Y: 13 ppm/°C, Z: 58 ppm/°C) σε συνδυασμό με χαλκό εξασφαλίζει αξιόπιστη απόδοση σε υβριδικά σχέδια πολυστρωτών επιτραπέζων επωξίας.
Συμφωνία με τις διαδικασίες χωρίς μόλυβδο: συμμορφώνεται με τα περιβαλλοντικά πρότυπα, συμπεριλαμβανομένης της βαθμολογίας εύφλεκτης ικανότητας 94V-0, καθιστώντας το κατάλληλο για σύγχρονες διαδικασίες κατασκευής.
Ιδιοκτησία | ΡΟ3203 | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 30,02±0.04 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Παράγοντας διάσπασης,tanδ | 0.0016 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Θερμική αγωγιμότητα | 0.47 (3.2) | W/mK | Ατμόσφαιρα 100°C | ΑΣTM C518 | |
Αντίσταση όγκου | 107 | MΩ.cm | Α | ΑΣTM D257 | |
Αντίσταση επιφάνειας | 107 | MΩ | Α | ΑΣTM D257 | |
Διαμετρική σταθερότητα | 0.08 | Χ, Υ | mm/m +E2/150 | μετά την εικόνα | IPC-TM-650 2.4.3.9 |
Μοντέλο τράβηξης | Χ Y | kpsi | NT1 αθλητισμός | ΑΣTM D638 | |
Μοντέλο κάμψης | 400 300 | Χ Y | kpsi | Α | ΑΣTM D790 |
Δυνατότητα τράβηξης | 12.5 13 | Χ Y | kpsi | NT1 αθλητισμός | ΑΣTM D638 |
Δύναμη κάμψης | 9 8 | Χ Y | kpsi | Α | ΑΣTM D790 |
Μειωμένη απορρόφηση | < 0.1 | % | D24/23 | IPC-TM-650 2.6.2.1 | |
Συντελεστής θερμικής διαστολής | 58 13 | Z X,Y | ppm/°C | -50 °C έως 288 °C | ΑΣTM D3386 |
Td | 500 | °C | TGA | ΑΣTM D3850 | |
Σφιχτότητα | 2.1 | gm/cm3 | 23°C | ΑΣTM D792 | |
Δυνατότητα της φλούδας χαλκού | 10 (1.74) | Δοκιμαστική μονάδα | Μετά τη συγκόλληση | IPC-TM-650 2.4.8 | |
Πυροδοσία | V-0 | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
Οφέλη
Το RO3203 PCB προσφέρει πολλά πλεονεκτήματα που το καθιστούν ιδανικό για εφαρμογές υψηλής συχνότητας:
Βελτιωμένη ακαμψία: Η ενσωματωμένη γυάλινη ενίσχυση ενισχύει την ακαμψία, διευκολύνοντας τον ευκολότερο χειρισμό κατά τη διάρκεια της συναρμολόγησης και της κατασκευής.
Ομοιόμορφη απόδοση: παρέχει συνεπή ηλεκτρική και μηχανική απόδοση, καθιστώντας το ιδανικό για πολύπλοκες πολυεπίπεδες κατασκευές.
Χαμηλή διηλεκτρική απώλεια: Το χαρακτηριστικό αυτό υποστηρίζει εφαρμογές υψηλής συχνότητας που υπερβαίνουν τα 20 GHz, εξασφαλίζοντας τη βέλτιστη μετάδοση σήματος.
Εξαιρετική σταθερότητα των διαστάσεων: Οι υψηλές αποδόσεις παραγωγής είναι εφικτές λόγω της σταθερότητάς της, καθιστώντας την αξιόπιστη επιλογή για την κατασκευή μεγάλης κλίμακας.
Κόστος-αποτελεσματικότητα: Το RO3203 έχει ανταγωνιστική τιμή, καθιστώντας το μια οικονομική επιλογή για την παραγωγή σε μεγάλες ποσότητες.
Τεχνικές προδιαγραφές
Το Rogers RO3203 PCB διαθέτει μια 2επίπεδη άκαμπτη στοίβα, σχεδιασμένη για βέλτιστες επιδόσεις:
Διάταξη χαλκού 1: 35 μm
RO3203 Υποστρώμα: 20 mil (0,508 mm)
Διάταξη χαλκού 2: 35 μm
Οι διαστάσεις της τελικής πλάκας είναι 65,78 mm x 37,48 mm, με συνολικό πάχος 0,6 mm. Υποστηρίζει ελάχιστο ίχνος και χώρο 5/5 mils και έχει ελάχιστο μέγεθος τρύπας 0,4 mm.Το τελικό βάρος του χαλκού στα εξωτερικά στρώματα είναι 1 ουγκιά (1Κάθε σανίδα υποβάλλεται σε 100% ηλεκτρική δοκιμή πριν από την αποστολή για να εξασφαλιστεί η ποιότητα και η αξιοπιστία.

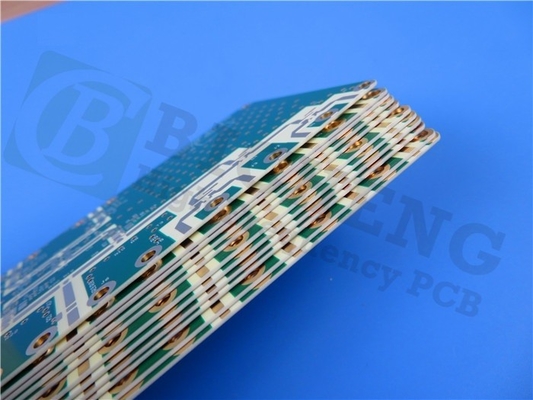

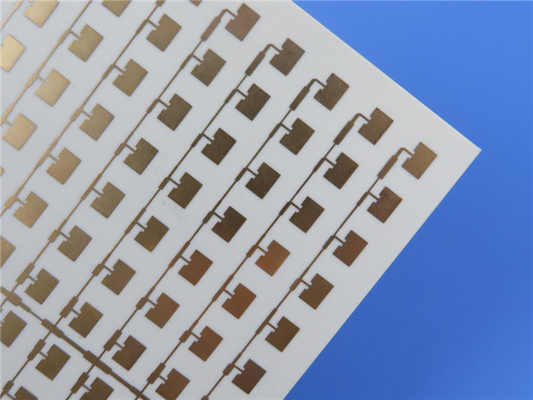

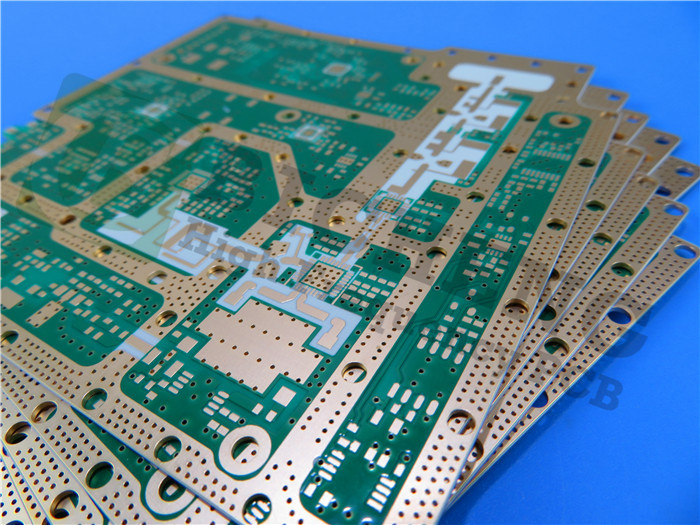

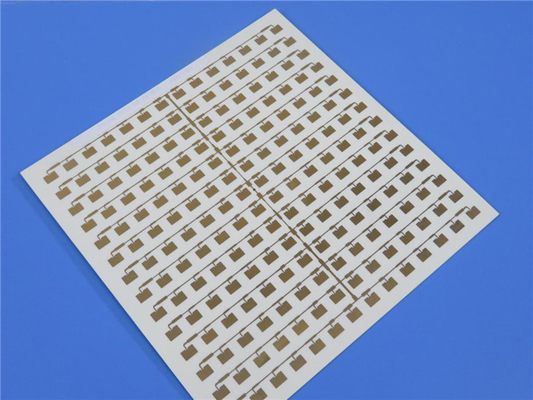

Το Rogers RO3203 PCB είναι κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων των συστημάτων αποφυγής συγκρούσεων αυτοκινήτων, κεραίες GPS, ασύρματα συστήματα τηλεπικοινωνιών, κεραίες μικροστριπ,δορυφόροι άμεσης μετάδοσηςΗ ευελιξία και η υψηλή απόδοσή του την καθιστούν ανεκτίμητο πλεονέκτημα σε διάφορες βιομηχανίες.συμπεριλαμβανομένων των αυτοκινήτων και των τηλεπικοινωνιών.
Για περισσότερες πληροφορίες ή για να κάνετε μια παραγγελία, παρακαλούμε επικοινωνήστε με την ομάδα πωλήσεων μας ή επισκεφθείτε την ιστοσελίδα μας.
Υλικό PCB: | Λαμινάνια γεμάτα κεραμικά ενισχυμένα με υφαντική ίνες γυαλιού |
Ονομασία: | ΡΟ3203 |
Διορθωτική σταθερά: | 30,02±0.04 |
Αριθμός στρωμάτων: | Διπλό στρώμα, πολυστρώμα, υβριδικό PCB |
Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
Μονάδα διαμόρφωσης: | 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Γυμνό χαλκό, HASL, ENIG, OSP κλπ. |
