50mil RO3210 PCB 2 στρώματα πράσινη Soldermask βύθιση χρυσό

50mil RO3210 PCB 2-Layer Green Soldermask Immersion Gold
50mil RO3210 PCB 2-Layer Green Soldermask Immersion Gold 50mil RO3210 PCB 2-Layer Green Soldermask Immersion Gold 50mil RO3210 PCB 2-Layer Green Soldermask Immersion Gold

Μεγάλες Εικόνας :  50mil RO3210 PCB 2 στρώματα πράσινη Soldermask βύθιση χρυσό

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: RO3210 Αριθμός στρωμάτων: 2-στρώμα
Μέγεθος PCB: 197.5 mm x 77,3 mm = 1PCS, +/- 0,15 mm Μοντέλο: 50 εκατομμύρια
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: Χρυσός βύθισης
Επισημαίνω:

Βυθισμένο χρυσό PCB

,

50ml PCB

Το Rogers RO3210 PCB είναι ένα πρωτοποριακό υλικό κυκλώματος υψηλής συχνότητας ειδικά σχεδιασμένο για εξαιρετικές ηλεκτρικές επιδόσεις και βελτιωμένη μηχανική σταθερότητα.Αυτό το καινοτόμο προϊόν είναι κατασκευασμένο από κεραμικά επικαλυμμένα με υφαντική ίνες υαλοπίνακα, παρέχοντας έναν μοναδικό συνδυασμό ομαλότητας και ακαμψίας της επιφάνειας.Τα laminates RO3210 συνδυάζουν τα πλεονεκτήματα του μη υφασμένου PTFE για λεπτότερες ανοχές χαρακτικής γραμμών με τη δομική ακεραιότητα του υφασμένου γυαλιού PTFE, καθιστώντας τα ιδανικά για πλακέτες έντυπων κυκλωμάτων υψηλών επιδόσεων.



Βασικά χαρακτηριστικά
Η RO3210 διαθέτει μια ποικιλία εντυπωσιακών χαρακτηριστικών:



- Δηλεκτρική σταθερά (Dk): 10,2 ± 0.5, βελτιστοποιημένη για εφαρμογές υψηλής συχνότητας.


- Συντελεστής διάσπασης: 0,0027 στα 10 GHz, εξασφαλίζοντας ελάχιστη απώλεια ενέργειας.


- Συντελεστής θερμικής διαστολής: αντιστοιχεί στο χαλκό, με τιμές 13 ppm/°C στους άξονες X και Y και 34 ppm/°C στον άξονα Z.


- Θερμοκρασία αποσύνθεσης (Td): 500 °C, παρέχοντας θερμική σταθερότητα σε συνθήκες υψηλής θερμοκρασίας.


- Θερμική αγωγιμότητα: 0,81 W/mK, διευκολύνοντας την αποτελεσματική διάχυση της θερμότητας.


- Δείκτης εύφλεκτης ικανότητας: V0 σύμφωνα με το πρότυπο UL 94, εξασφαλίζοντας την ασφάλεια σε διάφορες εφαρμογές.



Ιδιοκτησία RO3210 Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 10.2±0.5 Z   10 GHz 23°C IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα
Η διηλεκτρική σταθερά,εΣχεδιασμός 10.8 Z   8GHz έως 40GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης,tanδ 0.0027 Z   10 GHz 23°C IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε -459 Z ppm/°C 10 GHz 0°Cσε 100°C IPC-TM-650 2.5.5.5
Διαμετρική σταθερότητα 0.8 Χ, Υ χιλιοστά ΚΟΝΤ Α ΑΣTM D257
Αντίσταση όγκου 103   MΩ.cm ΚΟΝΤ Α IPC 2.5.17.1
Αντίσταση επιφάνειας 103   ΚΟΝΤ Α IPC 2.5.17.1
Μοντέλο τράβηξης 579
517
MD
CMD
kpsi 23°C ΑΣTM D 638
Απορρόφηση νερού <0.1 - % D24/23 IPC-TM-650 2.6.2.1
Ειδική θερμότητα 0.79   j/g/k   Υπολογισμός
Θερμική αγωγιμότητα 0.81   W/M/K 80°C ΑΣTM C518
Συντελεστής θερμικής διαστολής
(-55 έως 288
°C)
13
34


X,Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2.4.4.1
Td 500   °C TGA ΑΣTM D3850
Σφιχτότητα 3   gm/cm3
Δυνατότητα της φλούδας χαλκού 11   pi 1 ουγκιά, EDC μετά την πλωτότητα της συγκόλλησης IPC-TM 2.4.8
Πυροδοσία V-0       UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι.



Οφέλη
Το Rogers RO3210 PCB προσφέρει πολλά πλεονεκτήματα:



- Βελτιωμένη ακαμψία: Η υφασμένη γυάλινη ενίσχυση ενισχύει την ακαμψία, διευκολύνοντας το χειρισμό κατά τη διάρκεια της συναρμολόγησης.


- Ομοιόμορφη απόδοση: παρέχει σταθερές ηλεκτρικές και μηχανικές ιδιότητες, ιδανικές για πολύπλοκες πολυεπίπεδες δομές υψηλής συχνότητας.


- Χαμηλός συντελεστής διαστολής: Οι συντελεστές διαστολής στο εσωτερικό του αεροπλάνου ταιριάζουν με τον χαλκό, καθιστώντας τον κατάλληλο για υβριδικά σχέδια και αξιόπιστα επιφανειακά συγκροτήματα.


- Διαμετρική σταθερότητα: Η εξαιρετική σταθερότητα εξασφαλίζει υψηλές αποδόσεις παραγωγής, μειώνει τα απόβλητα και αυξάνει την αποδοτικότητα.


- Ευκολότερη επιφάνεια: Επιτρέπει μικρότερες ανοχές χαρακτικής γραμμών, αυξάνοντας την ευελιξία και την ακρίβεια του σχεδιασμού.

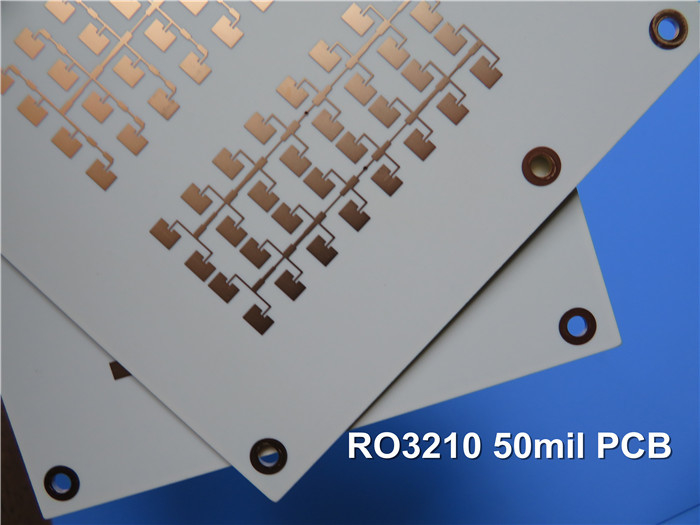

50mil RO3210 PCB 2 στρώματα πράσινη Soldermask βύθιση χρυσό 0



Τεχνικές προδιαγραφές


Το Rogers RO3210 PCB διαθέτει ένα 2στρώμα άκαμπτο στοίχημα:



- Τάξη χαλκού 1: 35 μm
- RO3210 πυρήνας: 1,27 mm (50 mil)
- Τάξη χαλκού 2: 35 μm



Οι διαστάσεις της πλακέτας είναι 197,5 mm x 77,3 mm, με συνολικό πάχος 1,4 mm. Το PCB υποστηρίζει ελάχιστο ίχνος / χώρο 4/7 mils και ελάχιστο μέγεθος τρύπας 0,4 mm.Κάθε πλάκα υποβάλλεται σε 100% ηλεκτρική δοκιμή πριν από την αποστολή για να εξασφαλιστεί η ποιότητα και η αξιοπιστία.



Το Rogers RO3210 PCB είναι κατάλληλο για μια ποικιλία εφαρμογών, συμπεριλαμβανομένων των συστημάτων αποφυγής συγκρούσεων αυτοκινήτων, κεραίες GPS, ασύρματα συστήματα τηλεπικοινωνιών, κεραίες μικροστριπ,δορυφόροι άμεσης μετάδοσης, συνδέσεις δεδομένων σε συστήματα καλωδίων, απομακρυσμένους αναγνώστες μετρητών, backplanes ισχύος, LMDS και ασύρματη ευρυζωνική σύνδεση, και υποδομή σταθμού βάσης.Η ευελιξία και η υψηλή του απόδοση την καθιστούν ανεκτίμητο πλεονέκτημα σε διάφορες βιομηχανίες.



Συμπερασματικά, το Rogers RO3210 PCB συνδυάζει την καινοτόμο τεχνολογία υλικών με οικονομικά αποδοτικές λύσεις κατασκευής,Το οποίο το καθιστά μια εξαιρετική επιλογή για μηχανικούς και κατασκευαστές που αναζητούν αξιόπιστοΓια περισσότερες πληροφορίες ή για να κάνετε μια παραγγελία, παρακαλούμε επικοινωνήστε με την ομάδα πωλήσεων μας ή επισκεφθείτε την ιστοσελίδα μας.Βιώστε την αξιοπιστία και την αποτελεσματικότητα του Rogers RO3210 PCB στο επόμενο έργο σας.

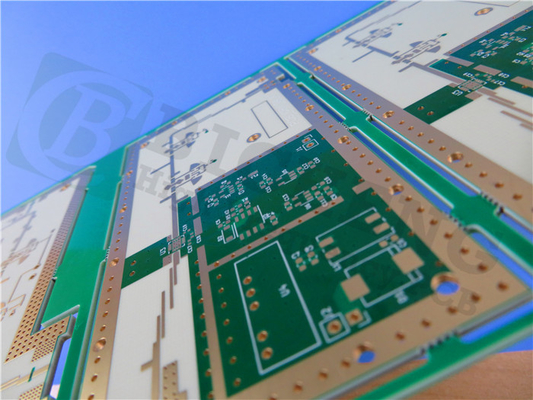

50mil RO3210 PCB 2 στρώματα πράσινη Soldermask βύθιση χρυσό 1
