Υλικό: | NT1 αλκοόλ | Αριθμός στρωμάτων: | 2-στρώμα |
---|---|---|---|
Μέγεθος PCB: | 161.42mm x 63.57mm=4 Τύποι=4PCS, +/- 0.15mm | Μοντέλο: | 10 εκ |
Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Χρυσός βύθισης |
Επισημαίνω: | Εμβολιασμός Χρυσός RT duroid 6006 PCB,10mil RT duroid 6006 PCB |

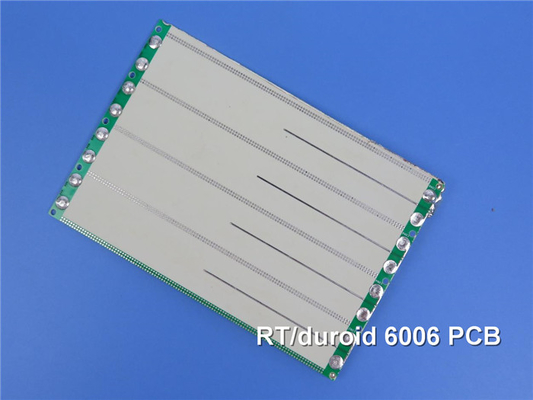

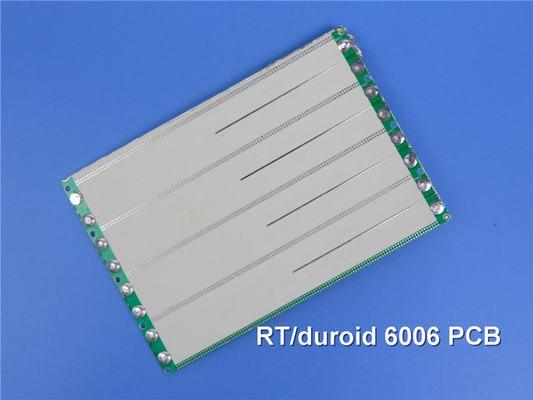

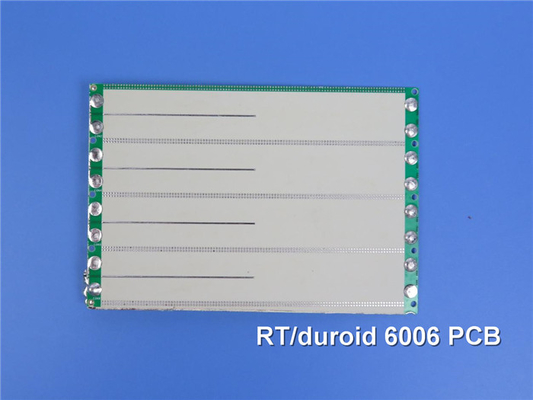

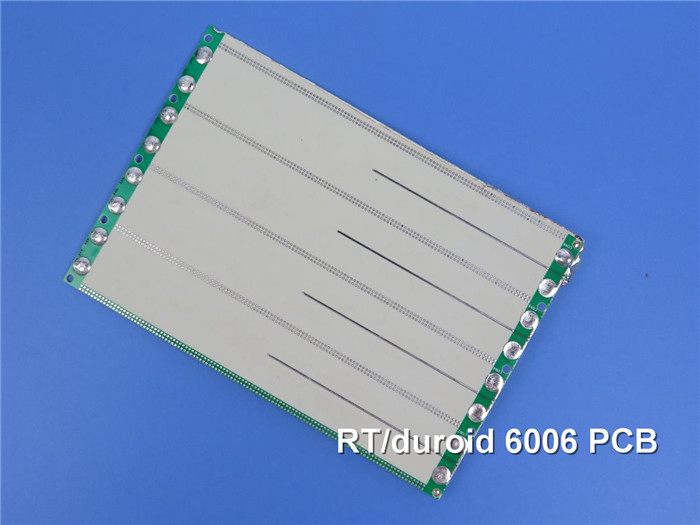

Η εισαγωγή ενός νεοεμφανιζόμενου PCB βασισμένου στο RT/Duroid 6006 υποστρώμα.Αυτό το PCB προσφέρει εξαιρετικές διηλεκτρικές ιδιότητεςΗ ανθεκτική κατασκευή του και τα αξιόπιστα χαρακτηριστικά του είναι προσαρμοσμένα για εφαρμογές που λειτουργούν στην ζώνη X ή κάτω.
Βασικά χαρακτηριστικά
- Σύνθεση υλικού: Κατασκευασμένο από κεραμικό-PTFE σύνθετα Rogers RT/Duroid 6006.
- Δηλεκτρική σταθερά (Dk): 6,15 ± 0,15 σε 10 GHz/23°C για ανώτερη απόδοση κύκλου.
- Συντελεστής διάσπασης: Μικρή απώλεια με συντελεστή διάσπασης 0,0027 σε 10 GHz/23°C, εξασφαλίζοντας αποτελεσματικότητα.
- Θερμική σταθερότητα: θερμική θερμοκρασία υποβάθμισης άνω των 500 °C (TGA).
- Αντίσταση στην υγρασία: εξαιρετικά χαμηλή απορρόφηση υγρασίας στο 0,05%, βελτιώνοντας την αξιοπιστία.
- Συντελεστής θερμικής διαστολής (CTE): άξονας Χ: 47 ppm/°C, άξονας Y: 34 ppm/°C, άξονας Ζ: 117 ppm/°C για σταθερότητα διαστάσεων.
- Χαλκό: Καλυμμένο με τυποποιημένο και αντιστροφικά επεξεργασμένο χαλκό.
Ιδιοκτησία | NT1 ατμόσφαιρα | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 6.15±0.15 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη γραμμή | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 6.45 | Z | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης,tanδ | 0.0027 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | -410 | Z | ppm/°C | -50°C-170°C | IPC-TM-650 2.5.5.5 |
Αντίσταση όγκου | 7 x 107 | Μωμ. | Α | IPC 2.5.17.1 | |
Αντίσταση επιφάνειας | 2 x 107 | Μωμ. | Α | IPC 2.5.17.1 | |
Ιδιότητες τεντώσεως | ASTM D638 (0,1/min. ρυθμός συμπίεσης) | ||||
Το Μοντέλο του Γιανγκ | 627(91) 517(75) | Χ Y | MPa ((kpsi) | Α | |
Τελειώδης Άγχος | 20(2.8) 17(2.5) | Χ Y | MPa ((kpsi) | Α | |
Τελική Τάση | 12 έως 13 4 έως 6 | Χ Y | % | Α | |
Ιδιότητες συμπίεσης | ΑΣTM D695 (0,05/min. ρυθμός τριβής) | ||||
Το Μοντέλο του Γιανγκ | 1069 (115) | Z | MPa ((kpsi) | Α | |
Τελειώδης Άγχος | 54(7.9) | Z | MPa ((kpsi) | Α | |
Τελική Τάση | 33 | Z | % | ||
Μοντέλο κάμψης | 2634 (382) 1951 (283) | X | MPa ((kpsi) | Α | ΑΣTM D790 |
Τελειώδης Άγχος | 38 (5.5) | Χ Y | MPa ((kpsi) | Α | |
Διαμόρφωση υπό φορτίο | 0.33 2.1 | Z Z | % | 24 ώρες/50°C/7MPa 24 ώρες/150°C/7MPa | ΑΣTM D261 |
Απορρόφηση υγρασίας | 0.05 | % | D48/50°C 0,050" (1,27mm) πάχος | IPC-TM-650 2.6.2.1 | |
Θερμική αγωγιμότητα | 0.49 | W/m/k | 80°C | ΑΣTM C518 | |
Συντελεστής θερμικής διαστολής | 47 34 117 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
Td | 500 | °C TGA | ΑΣTM D3850 | ||
Σφιχτότητα | 2.7 | g/cm3 | ΑΣTM D792 | ||
Ειδική θερμότητα | 0.97(0.231) | j/g/k (BTU/ib/OF) |
Υπολογισμός | ||
Σκουπίλα χαλκού | 14.3 (2.5) | pi (N/mm) | μετά την πλωτή συγκόλληση | IPC-TM-650 2.4.8 | |
Πυροδοσία | V-0 | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
Οφέλη
- Μείωση του μεγέθους του κυκλώματος: Η υψηλή διηλεκτρική σταθερά επιτρέπει τη σχεδίαση μικρότερων κυκλωμάτων.
- Χαμηλή απόδοση απώλειας: βελτιστοποιημένη για εφαρμογές X-band, ελαχιστοποιώντας την απώλεια σήματος.
- Επαναλαμβανόμενη απόδοση: Ο αυστηρός έλεγχος της ερ και του πάχους εξασφαλίζει τη συνέπεια σε όλες τις παραγωγές.
- Αξιοπιστία: Διαθέτει αξιόπιστες διάτρητες τρύπες για πολυστρωτά σχέδια πλακών.
ΠΠροδιαγραφές CB
Συγκέντρωση: 2 στρώματα άκαμπτων PCB
Διάταξη χαλκού 1: 35 μm
RT διαμετρητής
Διάταξη χαλκού 2: 35 μm
Οι διαστάσεις της πλάκας είναι 161,42 mm x 63,57 mm (± 0,15 mm), με ελάχιστο ίχνος / διάστημα 4/6 mils και ελάχιστο μέγεθος τρύπας 0,4 mm. Το πάχος της τελικής πλάκας είναι 0,4 mm,με τελικό βάρος χαλκού 1 ουγγιά (1.4 mils) στα εξωτερικά στρώματα, εξασφαλίζοντας αντοχή και ανθεκτικότητα στις επιδόσεις.
Διασφάλιση ποιότητας
Κάθε RT/Duroid 6006 PCB υποβάλλεται σε αυστηρή ηλεκτρική δοκιμή 100% πριν από την αποστολή, διασφαλίζοντας ότι κάθε μονάδα πληροί τα υψηλότερα πρότυπα ποιότητας.Αυτή η δέσμευση στην ποιότητα δίνει στους πελάτες γαλήνη., γνωρίζοντας ότι λαμβάνουν ένα προϊόν που έχει ελεγχθεί διεξοδικά για την απόδοση.
Εφαρμογές
Το RT/Duroid 6006 PCB είναι ευέλικτο και μπορεί να χρησιμοποιηθεί σε διάφορες εφαρμογές, μεταξύ των οποίων:
Αντίθετα, οι εν λόγω συσκευές είναι ιδανικές για μικροσκοπικές κεραίες που απαιτούν υψηλές επιδόσεις.
Συστήματα δορυφορικής επικοινωνίας: Ιδανικά για το απαιτητικό περιβάλλον της δορυφορικής τεχνολογίας.
Ενισχυτές ισχύος: Υποστηρίζει εφαρμογές υψηλής συχνότητας χωρίς σημαντική απώλεια σήματος.
Συστήματα αποφυγής συγκρούσεων αεροσκαφών: παρέχει την αξιοπιστία που απαιτείται σε κρίσιμες αεροδιαστημικές εφαρμογές.
Συστήματα προειδοποίησης επίγειων ραντάρ: Είναι απαραίτητα για συστήματα που απαιτούν υψηλή αξιοπιστία και απόδοση.
Υλικό PCB: | Κηραμικά συνθετικά υλικά PTFE |
Ονομασία: | NT1 ατμόσφαιρα |
Διορθωτική σταθερά: | 6.15 |
Παράγοντας διάσπασης | 0.0027 10GHz |
Αριθμός στρωμάτων: | Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB |
Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
Μονάδα διαμόρφωσης: | 10mil ((0.254mm), 25mil (0.635mm), 50mil (1.27mm), 75mil (1.905mm), 100mil ((2.54mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσαφένιο κλπ. |
