TMM10i PCB 15mil Διπλό στρώμα βύθισης Χρυσό και επιχρισμένο με άκρη

TMM10i PCB 15mil Double-Layer Immersion Gold and Edge Plated
TMM10i PCB 15mil Double-Layer Immersion Gold and Edge Plated

Μεγάλες Εικόνας :  TMM10i PCB 15mil Διπλό στρώμα βύθισης Χρυσό και επιχρισμένο με άκρη

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: TMM10i Αριθμός στρωμάτων: 2-στρώμα
Μέγεθος PCB: 70 mm x 70 mm = 1PCS, +/- 0,15 mm Μοντέλο: 0.254 mm
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: Χρυσή βύθιση και επιχρυσωμένη πλευρά.
Επισημαίνω:

10 ml διπλά στρώμα βύθισμα χρυσού PCB

,

TMM10i PCB

,

Καλυμμένο άκρη χρυσό PCB βύθισης

Παρουσιάζουμε το Rogers TMM 10i PCB, μια προηγμένη πλακέτα τυπωμένων κυκλωμάτων σχεδιασμένη για εφαρμογές υψηλών επιδόσεων σε κυκλώματα RF και μικροκυμάτων.Χρησιμοποιώντας το υλικό μικροκυμάτων Rogers TMM 10i, το εν λόγω PCB έχει σχεδιαστεί για βέλτιστη αξιοπιστία σε διαμορφώσεις με τρύπα, λωρίδες και μικρές λωρίδες.Το υλικό TMM 10i συνδυάζει τις πλεονεκτικές ιδιότητες των κεραμικών και των υποστρωμάτων PTFE, προσφέροντας μια ιδανική λύση για τους μηχανικούς που αναζητούν υψηλής ποιότητας απόδοση χωρίς τις πολυπλοκότητες της παραδοσιακής επεξεργασίας υποστρώματος.



Βασικά χαρακτηριστικά

Το Rogers TMM 10i PCB διαθέτει ισοτροπική διηλεκτρική σταθερά (Dk) 9,80 ± 0.245Με έναν χαμηλό συντελεστή διάσπασης 0,0020 στα 10 GHz, αυτό το PCB ελαχιστοποιεί την απώλεια σήματος, εξασφαλίζοντας ότι τα κυκλώματά σας λειτουργούν στο καλύτερο δυνατό.Ο θερμικός συντελεστής Dk μετριέται σε -43 ppm/°KΤο εν λόγω PCB διαθέτει επίσης θερμοκρασία αποσύνθεσης (Td) 425 °C (TGA) και συντελεστή θερμικής διαστολής για χαλκό,διασφάλιση της συμβατότητας και μείωση της μηχανικής πίεσης κατά τη λειτουργία.



Επιπλέον, το TMM 10i PCB παρουσιάζει εξαιρετική θερμική αγωγιμότητα 0,76 W/mk, βελτιώνοντας την απώλεια θερμότητας σε απαιτητικές εφαρμογές.0015 ̇), παρέχει ευελιξία για διάφορες απαιτήσεις σχεδιασμού.



Ιδιοκτησία ΤΜΜ10i Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 90,80 ± 0.245 Z   10 GHz IPC-TM-650 2.5.5.5
Η διηλεκτρική σταθερά,εΣχεδιασμός 9.9 - - 8GHz έως 40GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης (διαδικασία) 0.002 Z - 10 GHz IPC-TM-650 2.5.5.5
Θερμικός συντελεστής της διηλεκτρικής σταθεράς -43 - ppm/°K -55°C-125°C IPC-TM-650 2.5.5.5
Αντίσταση μόνωσης > 2000 - Γεια σου. C/96/60/95 ΑΣTM D257
Αντίσταση όγκου 2 x 108 - Μωμ. - ΑΣTM D257
Αντίσταση επιφάνειας 4 x 107 - Μωμ. - ΑΣTM D257
Ηλεκτρική αντοχή (διαλεκτρική αντοχή) 267 Z V/mil - Μέθοδος IPC-TM-650 2.5.6.2
Θερμικές ιδιότητες
Θερμοκρασία αποσύνθεσης (Td) 425 425 °CTGA - ΑΣTM D3850
Συντελεστής θερμικής διαστολής - x 19 X ppm/K 0 έως 140 °C ΑΣTM E 831 IPC-TM-650, 2.4.41
Συντελεστής θερμικής διαστολής - Y 19 Y ppm/K 0 έως 140 °C ΑΣTM E 831 IPC-TM-650, 2.4.41
Συντελεστής θερμικής διαστολής - Z 20 Z ppm/K 0 έως 140 °C ΑΣTM E 831 IPC-TM-650, 2.4.41
Θερμική αγωγιμότητα 0.76 Z W/m/K 80 °C ΑΣTM C518
Μηχανικές ιδιότητες
Δυνατότητα απολέπισης χαλκού μετά από θερμική πίεση 5.0 (0.9) X,Y Δοκιμαστικό σύστημα μετά τη συγκόλληση 1 ουγγ. Μέθοδος IPC-TM-650 2.4.8
Δυνατότητα κάμψης (MD/CMD) - X,Y kpsi Α ΑΣTM D790
Μοντέλο κάμψης (MD/CMD) 1.8 X,Y Mpsi Α ΑΣTM D790
Φυσικές Ιδιότητες
Απορρόφηση υγρασίας (2X2) 1.27 mm (0,050") 0.16 - % D/24/23 ΑΣTM D570
3.18mm (0.125") 0.13
Ειδική βαρύτητα 2.77 - - Α ΑΣTM D792
Ειδική θερμική ικανότητα 0.72 - Υ/γ/Κ Α Υπολογισμός
Συμβατό με διαδικασία χωρίς μόλυβδο Ναι. - - - -



Οφέλη

Το Rogers TMM 10i PCB είναι σχεδιασμένο για να προσφέρει εξαιρετικές μηχανικές ιδιότητες, αντίσταση στην έλξη και την ψυχρή ροή, η οποία βελτιώνει την αντοχή με την πάροδο του χρόνου.Η χημική αντοχή του προστατεύει από ζημιές κατά τη διάρκεια των διαδικασιών κατασκευήςΣημειωτέον, το υλικό αυτό δεν απαιτεί επεξεργασία με ναφθανικό νάτριο πριν από την ηλεκτρολόγηση, απλοποιώντας τη διαδικασία κατασκευής.



Επιπλέον, επειδή βασίζεται σε θερμοανθεκτική ρητίνη, επιτρέπει την αξιόπιστη σύνδεση σύρματος, καθιστώντας το PCB TMM 10i ιδανική επιλογή για εφαρμογές που απαιτούν ισχυρές ηλεκτρικές συνδέσεις.Αυτή η αξιοπιστία είναι κρίσιμη σε συστήματα υψηλής συχνότητας όπου η απόδοση και η ακεραιότητα είναι πρωταρχικής σημασίας.



Προδιαγραφές PCB

Αυτή η διστρωτή άκαμπτη στοίβα PCB αποτελείται από:



- Τάξη χαλκού 1: 35 μm
- Ρότζερς ΤΜΜ 10i Core: 0,381 mm (15 mil)
- Τάξη χαλκού 2: 35 μm



Οι διαστάσεις της πλακέτας είναι 70 mm x 70 mm (± 0,15 mm), παρέχοντας μια συμπαγή λύση για διάφορες εφαρμογές.που επιτρέπουν περίπλοκες σχεδιαστικές τοποθεσίεςΤο πάχος της τελικής πλάκας είναι 0,5 mm, με ένα τελικό βάρος χαλκού 1,4 mils στα εξωτερικά στρώματα.



Υλικό PCB: Κεραμικά, υδρογονάνθρακες, θερμοανθεκτικά πολυμερή σύνθετα
Ονομασία: ΤΜΜ10i
Διορθωτική σταθερά: 90,80 ± 0.245
Αριθμός στρωμάτων: Διπλό στρώμα, πολυστρώμα, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Δυνατότητα εκτόξευσης: 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35 χιλιοστά), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Καθαρό χαλκό, HASL, ENIG, κασσίτερο βύθισης, OSP, καθαρά επιχρυσωμένα (χωρίς νικέλιο κάτω από το χρυσό) κλπ.

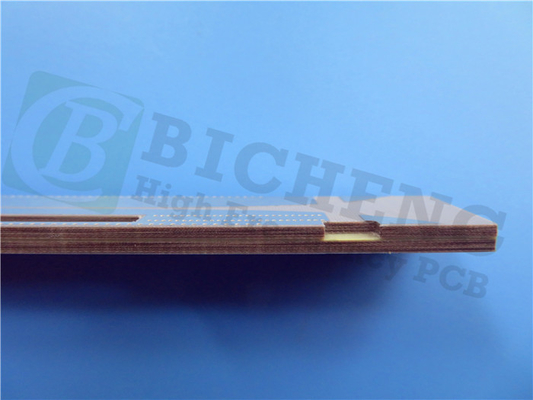

TMM10i PCB 15mil Διπλό στρώμα βύθισης Χρυσό και επιχρισμένο με άκρη 0



Διασφάλιση ποιότητας

Κάθε PCB υποβάλλεται σε αυστηρή ηλεκτρική δοκιμή 100% πριν από την αποστολή, διασφαλίζοντας ότι κάθε μονάδα πληροί τα υψηλότερα πρότυπα ποιότητας.βελτίωση της συγκόλλησης και της αντοχής.



Εφαρμογές

Το Rogers TMM 10i PCB είναι ευέλικτο και κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:



- Ραδιοσυχνότητες και κυκλώματα μικροκυμάτων
- Ενισχυτές ισχύος και συνδυαστές
- Φίλτρα και ζεύγη
- Συστήματα δορυφορικής επικοινωνίας
- Αντίνες παγκόσμιων συστημάτων εντοπισμού θέσης (GPS)
- Αντενές επικάλυψης.
- Διηλεκτρικοί πολωτές και φακοί
- Δοκιμαστές τσιπ



Συμπεράσματα

Το Rogers TMM 10i PCB είναι μια ανώτερη λύση για τους μηχανικούς και τους σχεδιαστές που αναζητούν υψηλής απόδοσης, αξιόπιστα κυκλώματα για RF και μικροκυμάτων εφαρμογές.και ευελιξίαΤο PCB είναι έτοιμο να ανταποκριθεί στις προκλήσεις του σύγχρονου ηλεκτρονικού σχεδιασμού.Το TMM 10i PCB παρέχει την ποιότητα και την απόδοση που χρειάζεστε για να πετύχετε στην σημερινή ανταγωνιστική αγορά.Ζήστε τη διαφορά με το Rogers TMM 10i και ανεβάστε τα έργα σας σε νέα ύψη.

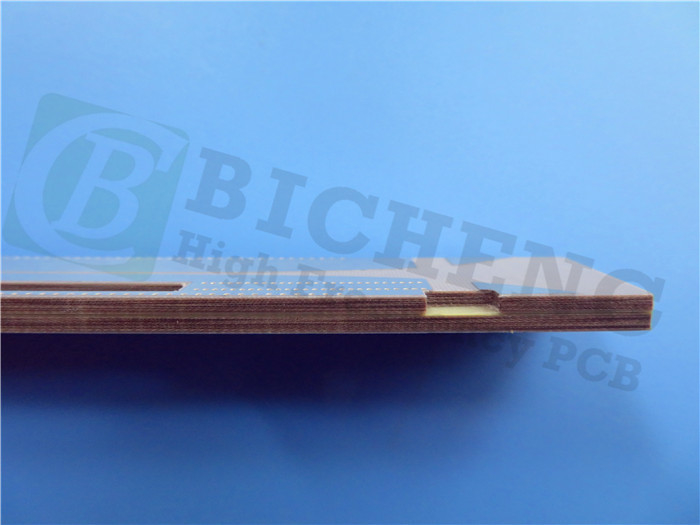

TMM10i PCB 15mil Διπλό στρώμα βύθισης Χρυσό και επιχρισμένο με άκρη 1
