Υλικό: | TP440 | Αριθμός στρωμάτων: | 2-στρώμα |
---|---|---|---|
Μέγεθος PCB: | 330,12 mm x 42,5 mm = 1PCS, +/- 0,15 mm | Μοντέλο: | 0,8 χιλ. |
Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Χρυσός βύθισης |
Επισημαίνω: | Πίνακες κυκλωμάτων με καταδύσεις χρυσού,Πίνακας κυκλωμάτων χρυσού βύθισης δύο στρωμάτων,0Πίνακας κυκλωμάτων χρυσού βύθισης.8mm |

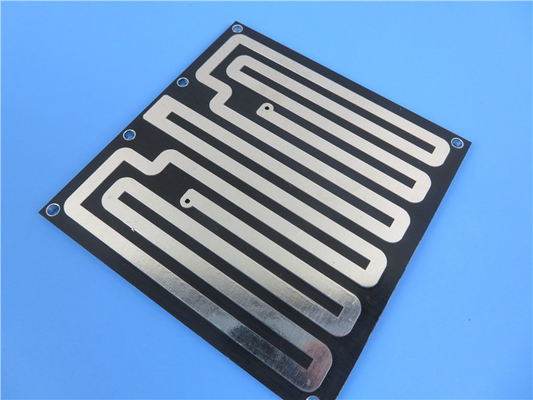

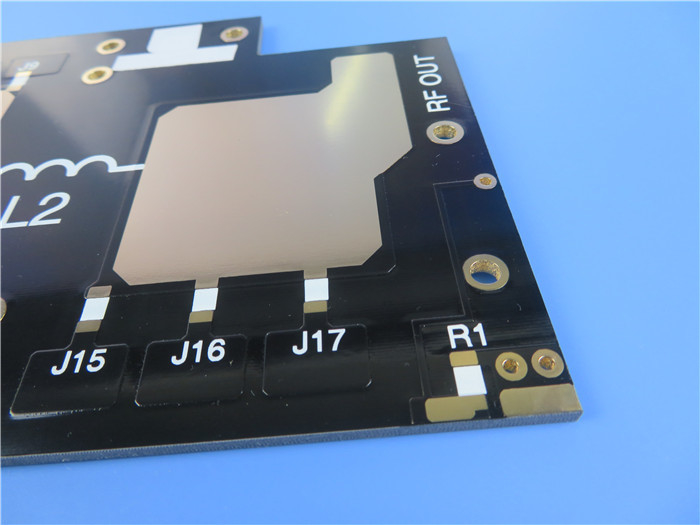

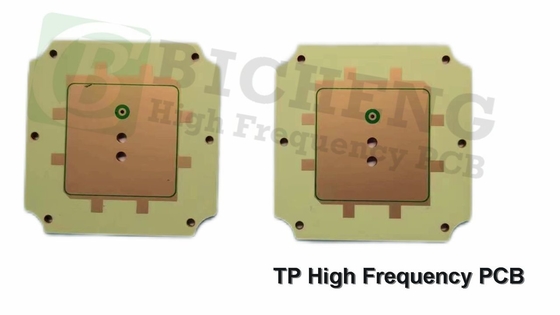

Παρουσίαση του PCB Wangling TP, ενός επαναστατικού υψηλής συχνότητας θερμοπλαστικού κυκλώματος που έχει σχεδιαστεί για να καλύπτει τις απαιτητικές ανάγκες των σύγχρονων ηλεκτρονικών εφαρμογών.Χρησιμοποιώντας ένα μοναδικό σύνθετο από κεραμικά και ρητίνη οξειδίου πολυφαινυλενίου (PPO)Το υλικό TP προσφέρει εξαιρετικές διηλεκτρικές επιδόσεις, εξαλείφοντας παράλληλα την ανάγκη για ενίσχυση από ίνες γυαλιού.καθιστώντας την ιδανική επιλογή για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων των κεραίων GPS, των συστημάτων πυραύλων, των φυτών και των μικροσκοπικών κεραίων.
Βασικά χαρακτηριστικά
Το PCB Wangling TP διαθέτει μια ευπροσάρμοστη διηλεκτρική σταθερά που μπορεί να προσαρμοστεί από 3 έως 25, ανάλογα με τις απαιτήσεις του κυκλώματος.Αυτή η ευελιξία επιτρέπει στους μηχανικούς να επιτύχουν σταθερή απόδοση σε διάφορες εφαρμογές, με κοινές διηλεκτρικές σταθερές συμπεριλαμβανομένης της 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2Σημειωτέον ότι η διηλεκτρική απώλεια παραμένει χαμηλή, με ελάχιστη διακύμανση ακόμη και σε συχνότητες έως 10 GHz, εξασφαλίζοντας αξιόπιστη ακεραιότητα του σήματος.
Σχεδιασμένο για ακραία περιβάλλοντα, το υλικό TP παρουσιάζει μια μακροχρόνια θερμοκρασία λειτουργίας από -100°C έως +150°C.πρέπει να λαμβάνεται προσοχή σε θερμοκρασίες άνω των 180°C, καθώς μπορεί να εμφανιστούν παραμόρφωση και αποφλούδαση χαλκού, γεγονός που ενδεχομένως επηρεάζει τις ηλεκτρικές επιδόσεις.
Διαθέσιμα σε πάχος τουλάχιστον 0,5 mm, τα PCB Wangling TP μπορούν να προσαρμοστούν σε διάφορα πάχους για να ανταποκριθούν σε συγκεκριμένες ανάγκες σχεδιασμού.Είναι επίσης ανθεκτικό στις ακτινοβολίες και διαθέτει χαμηλές ιδιότητες εκπομπής αερίωνΗ προσκόλληση μεταξύ του χαλκού και του διηλεκτρικού είναι πιο αξιόπιστη από τα παραδοσιακά κεραμικά υποστρώματα με επικάλυψη κενού,βελτίωση της συνολικής αντοχής.
Ονομασία | Προϋπόθεση δοκιμής | Μονάδα | Αξία |
Σφιχτότητα | Κανονική κατάσταση | g/cm3 | 1.0~2.9 |
Απορρόφηση υγρασίας | Βύθισμα σε αποσταγμένο νερό θερμοκρασίας 20±2°C για 24 ώρες | % | ≤0.02 |
Δυνατότητα απολέπισης | Σε κανονική κατάσταση | Ν/cm | ≥ 6 |
Σε περιβάλλον εναλλασσόμενης υγρασίας και θερμοκρασίας: | Ν/cm | ≥ 4 | |
Θερμοκρασία λειτουργίας | Υψηλής και χαμηλής θερμοκρασίας ντουλάπι | °C | -100+150 ((Η θερμοκρασία επεξεργασίας δεν πρέπει να υπερβαίνει τους 200°C) |
Θερμική αγωγιμότητα | -55~288°C | W / m / k | 0.6 |
ΚΤΕ | Αύξηση θερμοκρασίας 96°C ανά ώρα | < 6 × 10- 5 | |
Παράγοντας συρρίκνωσης | 2 ώρες σε βραστό νερό | % | 0.0004 |
Αντίσταση επιφάνειας | 500V συνεχής τάση κανονική κατάσταση | M.Ω | ≥ 1 × 107 |
500V συνεχής ρύπανση και θερμοκρασία | M.Ω | ≥ 1 × 105 | |
Αντίσταση όγκου | Κανονική κατάσταση | MΩ.cm | ≥ 1 × 109 |
Συνεχή υγρασία και θερμοκρασία | ≥ 1 × 106 | ||
Δυνατότητα διηλεκτρικής επιφάνειας | Κανονική κατάσταση | Kv/mm | ≥1.5 |
Συνεχή υγρασία και θερμοκρασία | ≥1.2 | ||
Διορθωτική σταθερά | 10GHz | ερ | 36, 9.6, 10.2, 10.5, 11, 16, 20, 22 ((± 2%) ((DK μπορεί να προσαρμοστεί) |
Παράγοντας διάσπασης | 10GHz | Tgδ(εr 3-11) | ≤ 1 × 10-3 |
Tgδ ((εr 12-22) | ≤ 1,5 × 10-3 |
Προδιαγραφές PCB
Η διστρωτή άκαμπτη στοιβάδα PCB αποτελείται από:
- Τάξη χαλκού 1: 35 μm
- TP440 πυρήνας: 0,8 mm
- Τάξη χαλκού 2: 35 μm
Με διαστάσεις πλάκας 33,12 mm x 42,5 mm (± 0,15 mm), το PCB είναι συμπαγές αλλά ικανό να χειρίζεται σύνθετα σχέδια.διευκόλυνση περίπλοκων διαρρύθμισης κυκλωμάτωνΤο πάχος της τελικής πλάκας είναι 0,9 mm, με ένα τελικό βάρος χαλκού 1,4 mils στα εξωτερικά στρώματα.
Διασφάλιση ποιότητας
Κάθε PCB υποβάλλεται σε αυστηρή ηλεκτρική δοκιμή 100% πριν από την αποστολή, διασφαλίζοντας ότι κάθε μονάδα πληροί τα υψηλότερα πρότυπα ποιότητας.παρέχει εξαιρετική συγκολλητικότητα και αντοχή στη διάβρωσηΙδιαίτερα, δεν υπάρχει επάνω ή κάτω μεταξοειδές ή μάσκα συγκόλλησης, προσφέροντας ένα καθαρό και ακριβές σχεδιασμό.
Εφαρμογές
Το PCB Wangling TP είναι ευέλικτο και κατάλληλο για διάφορες εφαρμογές υψηλής συχνότητας, συμπεριλαμβανομένων:
Ιδανικές για ακριβή εντοπισμό θέσεων.
- Συστήματα Πυραυλικών: Σχεδιασμένα για αξιοπιστία σε κρίσιμες αμυντικές εφαρμογές.
- Φυτές: σχεδιασμένες για αξιόπιστη απόδοση σε ακραίες συνθήκες.
- Μικροσκοπικές κεραίες: Ιδανικές για μικρές συσκευές που απαιτούν υψηλή απόδοση.
Συμπεράσματα
Το Wangling TP PCB αντιπροσωπεύει μια σημαντική πρόοδο στην τεχνολογία των υψηλής συχνότητας κυκλωμάτων.και ισχυρές επιδόσεις το καθιστούν μια εξαιρετική επιλογή για μηχανικούς και σχεδιαστές που επιθυμούν να ωθήσουν τα όρια των ηλεκτρονικών εφαρμογώνΕίτε αναπτύσσετε εξελιγμένα συστήματα GPS είτε προηγμένες στρατιωτικές τεχνολογίες,Το PCB Wangling TP παρέχει την αξιοπιστία και την απόδοση που είναι απαραίτητες για την επιτυχία στο σημερινό ανταγωνιστικό τοπίο.
