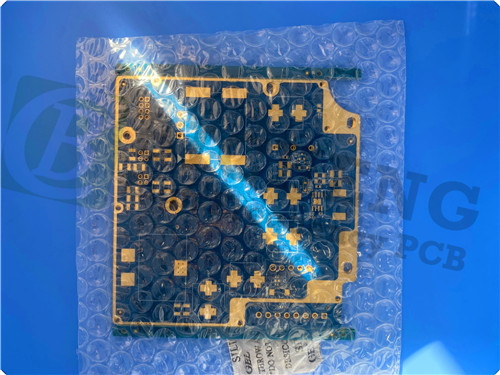

1.6mm 370HR PCB 6 στρωμάτων κυκλώματα ελέγχου αντίστασης

Παρουσίαση του PCB ISOLA 370HR, μιας αιχμής της τεχνολογίας λύσης σχεδιασμένης για εφαρμογές υψηλών επιδόσεων σε πολλά στρώματα.Κατασκευάστηκε με ένα πατενταρισμένο σύστημα πολυλειτουργικής εποξειδικής ρητίνης 180 ° C Tg FR-4 από την Polyclad, τα λαμινάνια και τα προεξοχήματα 370HR υπερέχουν σε θερμικές επιδόσεις και αξιοπιστία, καθιστώντας τα την ιδανική επιλογή για απαιτητικά περιβάλλοντα.

Εισαγωγή στο ISOLA 370HR

Η ISOLA 370HR έχει σχεδιαστεί ειδικά για εφαρμογές πολυεπίπεδων PCB όπου η θερμική απόδοση και η αξιοπιστία είναι πρωταρχικές.Χρησιμοποιώντας ένα πατενταρισμένο σύστημα πολυλειτουργικής εποξικής ρητίνης υψηλών επιδόσεων 180 °C Tg FR-4 από την PolycladΗ κατασκευή του περιλαμβάνει υλικό υψηλής ποιότητας E-glass.που αυξάνει σημαντικά την αντίσταση του αγωγού ανωτικού νήματος (CAF), ένας κρίσιμος παράγοντας για τη διασφάλιση της μακροπρόθεσμης λειτουργικής ακεραιότητας.

Βασικές ιδιότητες και χαρακτηριστικά

1Θερμική απόδοση

Ένα από τα χαρακτηριστικά του ISOLA 370HR είναι η θερμοκρασία μετάβασης του γυαλιού (Tg) των 180 °C.Αυτή η υψηλή τιμή Tg εξασφαλίζει ότι το PCB μπορεί να λειτουργεί αποτελεσματικά σε αυξημένες θερμοκρασίες χωρίς να θέτει σε κίνδυνο τη δομική του ακεραιότηταΣε συνδυασμό με θερμική αγωγιμότητα 0,4 W/MK, οι χρήστες μπορούν να αναμένουν βέλτιστη διάχυση θερμότητας, μειώνοντας τον κίνδυνο υπερθέρμανσης σε εφαρμογές υψηλής πυκνότητας.

2Μηχανική και χημική ανθεκτικότητα

Το ISOLA 370HR παρουσιάζει εξαιρετικές μηχανικές ιδιότητες, συμπεριλαμβανομένου ενός χαμηλού συντελεστή θερμικής διαστολής (CTE), ο οποίος μετρά το πόσο ένα υλικό επεκτείνεται με τις αλλαγές θερμοκρασίας.Με προ-Tg CTE 45 ppm/°C στον άξονα Z και 13/14 ppm/°C στον άξονα X/YΕπιπλέον, το PCB παρουσιάζει εντυπωσιακή απορρόφηση υγρασίας μόλις 0,15%,βελτίωση της αξιοπιστίας του σε υγρό περιβάλλον.

3Ηλεκτρική απόδοση

Οι διηλεκτρικές ιδιότητες του ISOLA 370HR είναι προσαρμοσμένες για εφαρμογές υψηλής συχνότητας.,διασφάλιση ελάχιστης απώλειας σήματος και βέλτιστης απόδοσης σε συσκευές επικοινωνίας και άλλες εφαρμογές υψηλών ταχυτήτων.

4. Πρότυπα εύφλεκτης και ασφάλειας

Η ασφάλεια είναι ένα κρίσιμο ζήτημα στην κατασκευή PCB.που υποδεικνύει την αντοχή της στην ανάφλεξη και την ικανότητα αυτοσβήσεως σε περίπτωση πυρκαγιάςΗ ιδιότητα αυτή είναι ιδιαίτερα ζωτικής σημασίας για εφαρμογές στους τομείς της αυτοκινητοβιομηχανίας, της ιατρικής και της αεροδιαστημικής.

Συγκρότηση και κατασκευή PCB

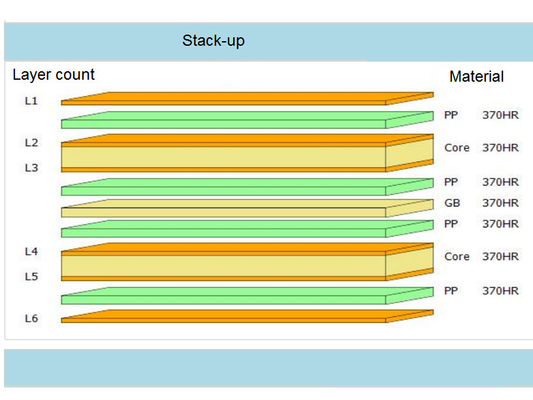

Αυτό το ISOLA 370HR PCB διαθέτει ένα 6 στρώματα stackup με συνολικό πάχος 1,6 mm, εξασφαλίζοντας τη βέλτιστη ακεραιότητα του σήματος και την κατανομή ισχύος.Βάση) και δύο επίπεδα (GND και PWR)Το τελικό βάρος του χαλκού είναι 1,4 χιλιοστά για τα εσωτερικά και τα εξωτερικά στρώματα, και το φινίρισμα της επιφάνειας είναι ENIG, παρέχοντας εξαιρετική συγκολλητικότητα και αντοχή στη διάβρωση.

Ακριβότητα διαστάσεων
Οι διαστάσεις της πλακέτας είναι 40 mm x 55 mm, με ανοχή +/- 0,15 mm. Υποστηρίζει ελάχιστο ίχνος / χώρο 4/4 mils και ελάχιστο μέγεθος τρύπας 0,2 mm.Αυτές οι ακριβείς μετρήσεις εξασφαλίζουν αξιόπιστη απόδοση σε πολύπλοκες ηλεκτρονικές εφαρμογές.

Τυπικές εφαρμογές

Το ISOLA 370HR δεν είναι απλώς ένα τεχνικό επίτευγμα· είναι μια ευέλικτη λύση που βρίσκει εφαρμογές σε διάφορους τομείς, μεταξύ των οποίων:

- Υπολογιστική, αποθήκευση και περιφερειακά: Ιδανικό για υψηλής απόδοσης στοιχεία υπολογιστών που απαιτούν αξιόπιστη θερμική διαχείριση.


- Καταναλωτικά Ηλεκτρονικά: Ιδανικό για συσκευές που απαιτούν συμπαγές σχεδιασμό με υψηλή θερμική αξιοπιστία.


- Δίκτυα & Επικοινωνίες: Υποστηρίζει υψηλής ταχύτητας μετάδοση δεδομένων με ελάχιστη απώλεια σήματος.


- Ιατρική, Βιομηχανική και Εργαλεία: Εξασφαλίζει την ασφάλεια και την αξιοπιστία σε κρίσιμες εφαρμογές.


- Αυτοκινητοβιομηχανία και μεταφορές: ανταποκρίνεται σε αυστηρά πρότυπα ασφάλειας, παρέχοντας παράλληλα σταθερές επιδόσεις.


- Αεροδιαστημική και Άμυνα: Κατασκευάστηκε για να αντέχει σε ακραίες συνθήκες, διατηρώντας την επιχειρησιακή ακεραιότητα.

Συμπεράσματα

Το ISOLA 370HR PCB είναι μια ισχυρή λύση για μηχανικούς και σχεδιαστές που αναζητούν ένα υψηλής απόδοσης, αξιόπιστο και αποτελεσματικό PCB για τις εφαρμογές τους.μηχανική ανθεκτικότηταΓια όσους επιθυμούν να αναβαθμίσουν τα ηλεκτρονικά τους σχέδια, το ISOLA 370HR είναι η ιδανική επιλογή.διασφάλιση ότι τα προϊόντα σας μπορούν να λειτουργούν κάτω από τις πιο απαιτητικές συνθήκες.
