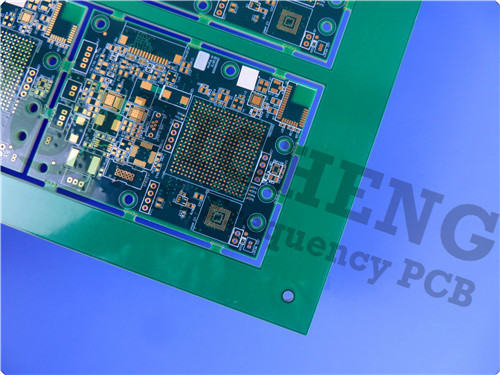

IT-180A PCB 4 στρώσεων 1,6 mm Πράσινη Soldermask Immersion Gold

Εισαγωγή του PCB IT-180ATC
Το IT-180ATC είναι ένα προηγμένο πολυλειτουργικό γεμάτο επωξικό λαμινίτη υψηλής Tg (175 °C) που έχει σχεδιαστεί για προηγμένες ηλεκτρονικές εφαρμογές.Με εξαιρετική θερμική αξιοπιστία και αντοχή σε αγωγικά ανωδικά νήματα (CAF), το IT-180ATC είναι κατάλληλο για απαιτητικά περιβάλλοντα, συμπεριλαμβανομένων των συστημάτων αυτοκινήτων, τηλεπικοινωνιών και αποθήκευσης δεδομένων.καθιστώντας την μια ευέλικτη επιλογή για τις ανάγκες της σύγχρονης παραγωγής.

Βασικά Πλεονεκτήματα του Υλικού

1Υψηλή θερμοκρασία μετάβασης γυαλιού (Tg): Με Tg 175°C, το IT-180ATC μπορεί να διατηρήσει τη δομική του ακεραιότητα και τις ηλεκτρικές του ιδιότητες σε περιβάλλον υψηλών θερμοκρασιών,καθιστώντας το ιδανικό για μονάδες ελέγχου κινητήρα αυτοκινήτων (ECU) και άλλες απαιτητικές εφαρμογές.

2. Συμφωνία με τις διαδικασίες χωρίς μόλυβδο: Το IT-180ATC έχει σχεδιαστεί για να αντέχει στις διαδικασίες συναρμολόγησης χωρίς μόλυβδο έως 260 °C, καθιστώντας το συμβατό με τα σύγχρονα πρότυπα κατασκευής.

3Εξαιρετικές ιδιότητες θερμικής διαστολής: Το PCB διαθέτει χαμηλό συντελεστή θερμικής διαστολής (CTE), με τιμές στον άξονα X 11-13 ppm/°C και τιμές στον άξονα Y 13-15 ppm/°C,διασφάλιση σταθερότητας διαστάσεων κατά τη διάρκεια θερμικού κύκλου.

4. Αντίσταση CAF: Το υλικό παρουσιάζει εξαιρετική αντίσταση σε CAF, η οποία είναι ζωτικής σημασίας για τη διατήρηση της αξιοπιστίας σε υγρά περιβάλλοντα όπου μπορούν να σχηματιστούν αγωγικές διαδρομές.

Τεχνικές προδιαγραφές

Το PCB IT-180ATC έχει σχεδιαστεί προσεκτικά για να ανταποκρίνεται σε αυστηρά πρότυπα απόδοσης.

- Δηλεκτρική σταθερά (DK): 4,4 σε 1 GHz και 4,5 σε 1 MHz, υποστηρίζοντας την αποτελεσματική ακεραιότητα του σήματος.
- Συντελεστής διάσπασης (Df): 0,014 σε 1 MHz και 0,015 σε 1 GHz, που δείχνει ελάχιστη απώλεια ενέργειας κατά τη διάρκεια της λειτουργίας.
- Αντίσταση στην υγρασία: Με ποσοστό απορρόφησης υγρασίας μόλις 0,1%, το IT-180ATC είναι ανθεκτικό σε διάφορες περιβαλλοντικές συνθήκες.
- Δείκτης εύφλεκτης ικανότητας: Το υλικό συμμορφώνεται με τα πρότυπα UL94-V0, διασφαλίζοντας ότι πληροί τις απαιτήσεις ασφάλειας σε κρίσιμες εφαρμογές.

Κατασκευή

Το PCB IT-180ATC διαθέτει μια ανθεκτική τετραστρώδη άκαμπτη κατασκευή, που αποτελείται από:

- Τά στρώματα χαλκού: Τέσσερα στρώματα χαλκού 0,035 mm παρέχουν εξαιρετική αγωγιμότητα.
- Υλικό πυρήνα: ένας πυρήνας IT-180ATC 1,03 mm, που βρίσκεται ανάμεσα σε στρώματα προεπιλογής, συμβάλλει στην θερμική και ηλεκτρική του απόδοση.
- Τελειωμένο πάχος πλάκας: 1,6 mm, παρέχοντας μια σταθερή βάση για τα ηλεκτρονικά εξαρτήματα.
- Μέγεθος πλάκας: 130 mm x 175 mm, με ανοχή +/- 0,15 mm, που επιτρέπει την ακρίβεια σε πολύπλοκα σχέδια.

Διασφάλιση ποιότητας

Πριν από την αποστολή, κάθε PCB υποβάλλεται σε αυστηρή ηλεκτρική δοκιμή 100%, διασφαλίζοντας τη συμμόρφωση με τα πρότυπα ποιότητας IPC-Class-2.Αυτή η σχολαστική διαδικασία εγγυάται ότι κάθε επιφάνεια πληροί τις υψηλές προσδοκίες απόδοσης, ενσταλάζοντας εμπιστοσύνη στους πελάτες μας.

Εφαρμογές
Το PCB IT-180ATC είναι ιδανικό για διάφορες εφαρμογές, μεταξύ των οποίων:

ECU για το μηχανοκίνητο δωμάτιο
Πίσω πλάνα για τη διαβίβαση δεδομένων
Συστήματα αποθήκευσης δεδομένων
Διακομιστές και εξοπλισμός δικτύωσης
Συσκευές τηλεπικοινωνιών

Συμπεράσματα

Το IT-180ATC PCB είναι μια αξιοσημείωτη πρόοδος στην τεχνολογία των στρώσεων, προσφέροντας ασύγκριτα χαρακτηριστικά απόδοσης που καλύπτουν τις ανάγκες των σύγχρονων ηλεκτρονικών εφαρμογών.εξαιρετικές θερμικές ιδιότητεςΤο IT-180ATC είναι έτοιμο να ανταποκριθεί στις προκλήσεις που αντιμετωπίζουν οι μηχανικοί και οι σχεδιαστές σε διάφορες βιομηχανίες.

Καθώς το ηλεκτρονικό τοπίο συνεχίζει να εξελίσσεται, το PCB IT-180ATC είναι έτοιμο να υποστηρίξει την καινοτομία και την αξιοπιστία σε περιβάλλοντα υψηλής ζήτησης.Για περισσότερες πληροφορίες σχετικά με τον τρόπο με τον οποίο το IT-180ATC μπορεί να βελτιώσει τα έργα σαςΠαρακαλούμε επικοινωνήστε με την ομάδα πωλήσεων μας.
