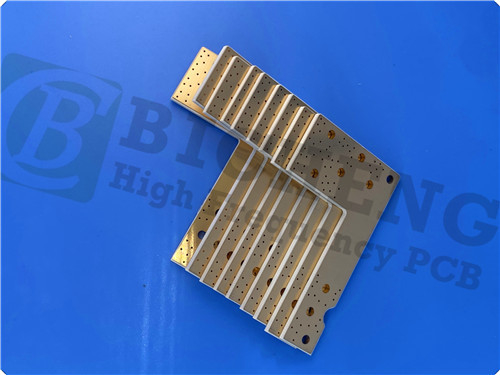

8mil RO4003C PCB διπλό στρώμα βύθιση ασημένια κυκλώματα

Το Rogers RO4003C PCB είναι μια καινοτόμος λύση που συνδυάζει την ανώτερη ηλεκτρική απόδοση του PTFE/υφασμένου γυαλιού με την κατασκευαστικότητα του εποξικού/γυαλιού.Αυτό το ευέλικτο στρώμα έχει σχεδιαστεί για εφαρμογές που απαιτούν εξαιρετική αξιοπιστία, καθιστώντας το ένα game-changer στους τομείς των ραδιοκυμάτων και των μικροκυμάτων.

Βασικά χαρακτηριστικά του Rogers RO4003C

Ανώτερη ηλεκτρική απόδοση

Ένα από τα χαρακτηριστικά του Rogers RO4003C είναι η διηλεκτρική σταθερά του (Dk), η οποία μετράται σε 3,38 ± 0,05 στα 10 GHz.Αυτός ο αυστηρός έλεγχος της διηλεκτρικής σταθεράς είναι ζωτικής σημασίας για τη διατήρηση της ακεραιότητας του σήματος σε εφαρμογές υψηλής συχνότηταςΠαράλληλα, το PCB διαθέτει συντελεστή διάσπασης 0,0027 στα 10 GHz, εξασφαλίζοντας ελάχιστη απώλεια σήματος και βέλτιστη απόδοση.

Θερμική σταθερότητα

Ο RO4003C υπερέχει στις θερμικές επιδόσεις, με θερμική θερμοκρασία αποσύνθεσης (Tg) που υπερβαίνει τους 280 °C (536 °F).Η σταθερότητα αυτή επιτρέπει στο υλικό να διατηρεί τις ιδιότητές του σε ένα ευρύ φάσμα θερμοκρασιών επεξεργασίας, καθιστώντας το ιδανικό για απαιτητικά περιβάλλοντα.Ο θερμικός συντελεστής της διηλεκτρικής σταθεράς των +40 ppm/°C δείχνει ότι το υλικό μπορεί να διατηρήσει τις ηλεκτρικές του επιδόσεις ακόμη και υπό θερμική πίεση.

Συντελεστής θερμικής διαστολής (CTE)

Ένα από τα κρίσιμα πλεονεκτήματα του Rogers RO4003C είναι το CTE του, το οποίο είναι στενά ευθυγραμμισμένο με αυτό του χαλκού.Ιδιαίτερα σημαντικό σε πολυεπίπεδα πλάκες που ενσωματώνουν μικτά διηλεκτρικά υλικάΗ χαμηλή CTE του άξονα Z των 46 ppm/°C εξασφαλίζει αξιόπιστη ποιότητα της επιχρισμένης διάτρησης, ακόμη και υπό αυστηρές θερμικές συνθήκες.

Ανθεκτικότητα στην υγρασία

Με χαμηλό ποσοστό απορρόφησης υγρασίας 0,06%, το Rogers RO4003C έχει σχεδιαστεί για να λειτουργεί καλά σε διάφορες περιβαλλοντικές συνθήκες.Αυτό το χαρακτηριστικό είναι ιδιαίτερα ευεργετικό για εφαρμογές σε υγρές ή μεταβλητές θερμοκρασίες, παρέχοντας στους μηχανικούς γαλήνη για την αντοχή και την αξιοπιστία των σχεδίων τους.

Συγκέντρωση στρωμάτων

Το εν λόγω PCB είναι διαμορφωμένο ως δύοστρωτό άκαμπτο PCB, που περιλαμβάνει:


- Τάξη χαλκού 1: 35 μm
- Ρότζερς 4003C Κέντρο: 0,203 mm (8 mil)
- Τάξη χαλκού 2: 35 μm

Λεπτομερή Κατασκευή

Οι διαστάσεις της εν λόγω πλακέτας είναι 117,04 mm x 67,11 mm (1 κομμάτι, ± 0,15 mm), με ελάχιστη προδιαγραφή ίχνη/διαστήματος 4/4 mils και ελάχιστο μέγεθος τρύπας 0,3 mm. Το πάχος της τελικής πλακέτας είναι 0.3 χιλιοστά, και το βάρος του χαλκού στα εξωτερικά στρώματα ορίζεται σε 1 ουγκιά (1,4 mils).

Επιπλέον προδιαγραφές

- Δυνατότητα επένδυσης: 20 μm
- Επιφανειακή επιφάνεια: ασημένιο βύθιση
- Κορυφαία οθόνη: μαύρη.
- Κατέργασμα από μεταξένιες επιφάνειες: κανένα
- Πάνω μάσκα συγκόλλησης: κανένα
- Μασκές επίλυσης κάτω: καμία.
- Ηλεκτρική δοκιμή: 100% ηλεκτρική δοκιμή πριν από την αποστολή

Πλεονεκτήματα του Rogers RO4003C

Αποδοτική από πλευράς κόστους

Το Rogers RO4003C έχει σχεδιαστεί για να επεξεργάζεται όπως τα τυποποιημένα υλικά επωξίας / γυαλιού, προσφέροντας χαμηλότερα κόστη κατασκευής σε σύγκριση με τα συμβατικά στρώματα μικροκυμάτων.Αυτή η οικονομική απόδοση το καθιστά ελκυστική επιλογή για εφαρμογές μεγάλου όγκου χωρίς να θυσιάζεται η ποιότητα ή η απόδοση.

Ιδανικό για κατασκευές με πολυεπίπεδα πλακάκια

Οι μοναδικές ιδιότητες του RO4003C το καθιστούν ιδιαίτερα κατάλληλο για κατασκευές πολυεπίπεδων πλακών (MLB).Η σταθερότητα των διαστάσεων του και η χαμηλή απορρόφηση υγρασίας βοηθούν να εξασφαλιστεί ότι οι σανίδες παραμένουν αξιόπιστες και λειτουργικές με την πάροδο του χρόνου, ακόμη και σε δύσκολα περιβάλλοντα.

Τυπικές εφαρμογές

Η ευελιξία του Rogers RO4003C PCB του επιτρέπει να χρησιμοποιείται σε ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:

- Ηλεκτρονικές κεραίες και ενισχυτές ισχύος: βελτίωση της συνδεσιμότητας και της ποιότητας του σήματος στις τηλεπικοινωνίες.


- Ετικέτες αναγνώρισης RF: Υποστήριξη αποτελεσματικής παρακολούθησης και αναγνώρισης σε διάφορες ρυθμίσεις.


- Ραδικά και αισθητήρες αυτοκινήτων: Βελτίωση των συστημάτων ασφαλείας και πλοήγησης στα οχήματα, κρίσιμης σημασίας για τα προηγμένα συστήματα υποβοήθησης του οδηγού (ADAS).


- ΔΕΣ για δορυφόρους άμεσης μετάδοσης: διασφάλιση υψηλής ποιότητας λήψης σήματος για δορυφορικές επικοινωνίες.

Συμπεράσματα

Το Rogers RO4003C PCB αντιπροσωπεύει μια σημαντική πρόοδο στην τεχνολογία PCB, προσφέροντας ένα τέλειο συνδυασμό απόδοσης, αξιοπιστίας και οικονομικής απόδοσης.,Η θερμική σταθερότητα και η αντοχή στην υγρασία, είναι έτοιμη να ανταποκριθεί στις απαιτήσεις των σύγχρονων εφαρμογών ηλεκτρονικών.Το Rogers RO4003C PCB είναι ένα απαραίτητο συστατικό για τους μηχανικούς και τους σχεδιαστές που θέλουν να σπρώξουν τα όρια της καινοτομίαςΑγκαλιάστε το μέλλον του σχεδιασμού PCB με το Rogers RO4003C και ανυψώστε τα έργα σας σε νέα ύψη.
