Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό: | NT1 χημικό προϊόν | Αριθμός στρωμάτων: | 2-στρώμα |
|---|---|---|---|
| Μέγεθος PCB: | 650,9 mm x 26,32 mm = 1PCS, +/- 0,15 mm | Μοντέλο: | 0.5 MM |
| Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | ENEPIG |
| Επισημαίνω: | 15 εκατ.,15 χλμ RT σκληρό 5880 πλακέτο PCB,Πίνακας κυκλωμάτων PCB 2 στρώσης ENEPIG |
||

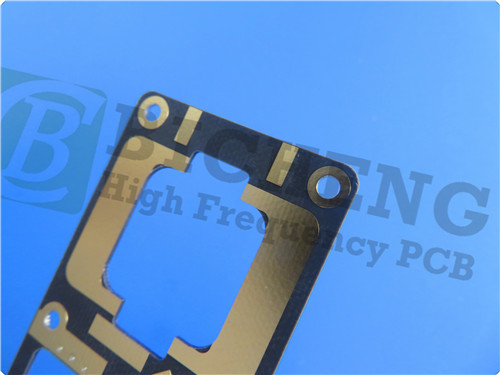

Εισαγωγή του RT/Duroid 5880 PCB
Το RT/Duroid 5880 είναι ένα κορυφαίο στρώμα υψηλής συχνότητας σχεδιασμένο για απαιτητικές εφαρμογές κυκλωμάτων stripline και microstrip.Αυτό το PCB εγγυάται εξαιρετική ομοιομορφία της διηλεκτρικής σταθεράς, εξασφαλίζοντας αξιόπιστη απόδοση σε ευρύ φάσμα συχνοτήτων.
Βασικά χαρακτηριστικά:
Διορθωτική σταθερά:2.2 με σφιχτή ανοχή 0,02 σε 10 GHz/23°C.
Παράγοντας διάλυσης:Ένα εντυπωσιακό 0,0009 στα 10 GHz, ελαχιστοποιώντας την απώλεια σήματος.
Συντελεστής θερμοκρασίας της διηλεκτρικής σταθεράς (TCDk):-125 ppm/°C για σταθερή απόδοση σε διάφορες θερμοκρασίες.
Χαμηλή απορρόφηση υγρασίας:Μόνο 0,02%, το οποίο το καθιστά ιδανικό για υψηλή υγρασία.
Συντελεστής θερμικής διαστολής (CTE):31 ppm/°C (άξονας X), 48 ppm/°C (άξονας Y) και 237 ppm/°C (άξονας Z), εξασφαλίζοντας ισοτροπική συμπεριφορά.
| Ιδιοκτησία | NT1 ατμόσφαιρα NT1 ατμόσφαιρα | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής | |
| Η διηλεκτρική σταθερά,εΠρόοδος | 2.20 2.20±0.02 ειδικότητα. |
Z | Α/Χ | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Η διηλεκτρική σταθερά,εΣχεδιασμός | 2.2 | Z | Α/Χ | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
| Παράγοντας διάσπασης,tanδ | 0.0004 0.0009 |
Z | Α/Χ | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Θερμικός συντελεστής ε | -125 | Z | ppm/°C | -50°C έως 150°C | IPC-TM-650 2.5.5.5 | |
| Αντίσταση όγκου | 2 x 107 | Z | Μωμ cm | C/96/35/90 | ΑΣTM D 257 | |
| Αντίσταση επιφάνειας | 3 x 107 | Z | Μωμ. | C/96/35/90 | ΑΣTM D 257 | |
| Ειδική θερμότητα | 0.96(0.23) | Α/Χ | j/g/k (cal/g/c) |
Α/Χ | Υπολογισμός | |
| Μοντέλο τράβηξης | Δοκιμή σε 23°C | Δοκιμή σε θερμοκρασία 100 °C | Α/Χ | MPa ((kpsi) | Α | ΑΣTM D 638 |
| 1070(156) | 450 ((65) | X | ||||
| 860(125) | 380 ((55) | Y | ||||
| Τελειώδης Άγχος | 29(4.2) | 20(2.9) | X | |||
| 27(3.9) | 18(2.6) | Y | ||||
| Τελική Τάση | 6 | 7.2 | X | % | ||
| 4.9 | 5.8 | Y | ||||
| Συμπίεση | 710(103) | 500(73) | X | MPa ((kpsi) | Α | ΑΣTM D 695 |
| 710(103) | 500(73) | Y | ||||
| 940(136) | 670(97) | Z | ||||
| Τελειώδης Άγχος | 27(3.9) | 22(3.2) | X | |||
| 29 ((5.3) | 21(3.1) | Y | ||||
| 52(7.5) | 43(6.3) | Z | ||||
| Τελική Τάση | 8.5 | 8.4 | X | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z | ||||
| Απορρόφηση υγρασίας | 0.02 | Α/Χ | % | 0.62" ((1.6mm) D48/50 | ΑΣTM D 570 | |
| Θερμική αγωγιμότητα | 0.2 | Z | W/m/k | 80°C | ΑΣTM C 518 | |
| Συντελεστής θερμικής διαστολής | 31 48 237 |
X Y Z |
ppm/°C | 0-100°C | IPC-TM-650 2.4.41 | |
| Td | 500 | Α/Χ | °C TGA | Α/Χ | ΑΣTM D 3850 | |
| Σφιχτότητα | 2.2 | Α/Χ | gm/cm3 | Α/Χ | ΑΣTM D 792 | |
| Σκουπίλα χαλκού | 31.2(5.5) | Α/Χ | Πλ ((Ν/μμ) | 1oz ((35mm) φύλλο EDC μετά την πλωτή συγκόλληση |
IPC-TM-650 2.4.8 | |
| Πυροδοσία | V-0 | Α/Χ | Α/Χ | Α/Χ | UL 94 | |
| Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. | Α/Χ | Α/Χ | Α/Χ | Α/Χ | |
Πλεονεκτήματα
Ενιαίες ηλεκτρικές ιδιότητες:Διατηρεί σταθερή απόδοση σε ευρύ φάσμα συχνοτήτων.
Εύκολη επεξεργασίαΕύκολο κόψιμο, κούρεμα και σχήμα για να ανταποκρίνονται σε συγκεκριμένες απαιτήσεις σχεδιασμού.
Χημική αντοχή:Ανθεκτικό σε διαλύτες και αντιδραστήρες που χρησιμοποιούνται συνήθως στις διεργασίες χαρακτικής και επικάλυψης PCB.
Καθορισμένο υλικό:Αποδεδειγμένο ιστορικό σε διάφορες εφαρμογές υψηλών επιδόσεων.
Ελάχιστη ηλεκτρική απώλεια:Βελτιστοποιημένο για ελάχιστη υποβάθμιση του σήματος, ιδιαίτερα σε ενισχυμένα υλικά PTFE.
Κατασκευή και προδιαγραφές
Το εν λόγω PCB είναι σχεδιασμένο με μια ανθεκτική, δύο στρωμάτων άκαμπτη κατασκευή:
Σύνθεση στρώματος:
Διάταξη χαλκού 1: 35 μm
RT/Duroid 5880 Κέντρο: 0,381 mm (15 mil)
Διάταξη χαλκού 2: 35 μm
Μέγεθος: Κάθε πλάκα έχει μέγεθος 65,9 mm x 26,32 mm, με ανοχή +/- 0,15 mm, επιτρέποντας την ακριβή ενσωμάτωση σε διάφορες ηλεκτρονικές συσκευές.
Τραγούδι/Διάστημα: 5/6 ml
Μέγεθος τρύπας: 0,2 mm
Τελειωμένο πάχος: 0,5 mm
Επιφανειακές επεξεργασίες: Το PCB διαθέτει επιφανειακό φινίρισμα ENEPIG, προσφέροντας εξαιρετική συγκόλληση και αντοχή στη διάβρωση.
Σκληρά Πρότυπα Ελέγχου
Η διασφάλιση της ποιότητας είναι πρωταρχικής σημασίας στην ηλεκτρονική κατασκευή.διασφάλιση ότι κάθε μονάδα πληροί αυστηρά κριτήρια απόδοσηςΣυμμορφώνεται με τα πρότυπα IPC-Class-2, καθιστώντας το αξιόπιστο για εμπορικές εφαρμογές.
Εφαρμογές στη βιομηχανία
Το RT/Duroid 5880 PCB είναι ευπροσάρμοστο, καλύπτοντας μια πληθώρα εφαρμογών υψηλής συχνότητας, συμπεριλαμβανομένων:
Αεροπορικές ευρυζωνικές κεραίες: Βελτίωση των συστημάτων επικοινωνίας για συνδεσιμότητα κατά την πτήση.
Περιφερειακά κυκλώματα μικρογραμμής και γραμμής: Παρέχουν αξιόπιστη απόδοση σε διάφορες εφαρμογές ραδιοσυχνοτήτων.
Εφαρμογές χιλιοστών κυμάτων: Υποστήριξη ασύρματων τεχνολογιών επόμενης γενιάς.
Συστήματα ραντάρ: Προσφέρουν ακρίβεια και αξιοπιστία σε κρίσιμες εφαρμογές ραντάρ άμυνας και εμπορικών εφαρμογών.
Συστήματα καθοδήγησης: Διασφάλιση ακριβούς πλοήγησης και στόχευσης σε αεροδιαστημικές και στρατιωτικές εφαρμογές.
Αντενές ψηφιακού ραδιοφώνου σημείο προς σημείο: διευκολύνουν τη μεταφορά δεδομένων υψηλής ταχύτητας σε μεγάλες αποστάσεις.
Συμπεράσματα
Το RT/Duroid 5880 PCB είναι μια φοβερή λύση για μηχανικούς και κατασκευαστές που αναζητούν υψηλής απόδοσης, αξιόπιστες και ευπροσάρμοστες κυκλώσεις εκτύπωσης.ευκολία κατασκευής, και αποδεδειγμένο ιστορικό σε κρίσιμες εφαρμογές, αυτό το PCB είναι έτοιμο να γίνει ένας ακρογωνιαίος λίθος στην ανάπτυξη ηλεκτρονικών συστημάτων επόμενης γενιάς.Καθώς οι βιομηχανίες συνεχίζουν να προχωρούν προς υψηλότερες συχνότητες και μεγαλύτερη αποτελεσματικότητα, το RT/Duroid 5880 είναι έτοιμο να ανταποκριθεί και να ξεπεράσει αυτές τις προκλήσεις, εξασφαλίζοντας βέλτιστες επιδόσεις σε ένα ταχέως μεταβαλλόμενο τεχνολογικό τοπίο.
