Υλικό: | NT1 χημικό προϊόν | Αριθμός στρωμάτων: | 2-στρώμα |
---|---|---|---|
Μέγεθος PCB: | 54 mm x 76 mm = 1PCS, +/- 0,15 mm | Μοντέλο: | 00,3 mm |
Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Ασημένιο βύθισης |
Επισημαίνω: | Διπλής όψης RT duroid 6035HTC PCB,10mil Immersion Silver κυκλώματα PCB,NT1 χημική ουσία |
Εισαγωγή στο RT/Duroid 6035HTC
Το Rogers RT/Duroid 6035HTC είναι ένα υλικό κυκλώματος υψηλής συχνότητας που συνδυάζει κεραμικά γεμάτα σύνθετα υλικά PTFE, καθιστώντας το εξαιρετική επιλογή για εφαρμογές υψηλής ισχύος RF και μικροκυμάτων.Αυτό το στρώμα μπορεί να υπερηφανεύεται για τη θερμική αγωγιμότητα σχεδόν 20,4 φορές μεγαλύτερη από αυτή των τυποποιημένων προϊόντων RT/Duroid 6000, εξασφαλίζοντας εξαιρετική μακροχρόνια θερμική σταθερότητα όταν συνδυάζεται με χαλκό φύλλο (τόσο ED όσο και αντίστροφη επεξεργασία).Το προηγμένο σύστημα γεμίσματος Rogers βελτιώνει την γεωτρήσεις, μειώνοντας σημαντικά το κόστος γεώτρησης σε σύγκριση με τα παραδοσιακά θερμικά αγωγικά λαμινάτα που χρησιμοποιούν γεμιστήρες αλουμινίου.
Βασικά χαρακτηριστικά
Διορθωτική ικανότητα για την εκτίμηση των διακυμάνσεων της ατμόσφαιρας
Παράγοντας διάσπασης: 0,0013 σε 10 GHz/23°C.
Θερμικός συντελεστής της διηλεκτρικής σταθεράς: -66 ppm/°C.
Απορρόφηση υγρασίας: 0,06%.
Θερμική αγωγιμότητα: 1,44 W/m/K στους 80 °C.
Συντελεστής θερμικής διαστολής (CTE): 19 ppm/°C στους άξονες X και Y, 39 ppm/°C στον άξονα Z.
Τα χαρακτηριστικά αυτά εξασφαλίζουν ότι το RT/Duroid 6035HTC PCB ανταποκρίνεται στις αυστηρές απαιτήσεις του σύγχρονου ηλεκτρονικού εξοπλισμού, παρέχοντας μια σταθερή πλατφόρμα για εφαρμογές υψηλής συχνότητας.
Ιδιοκτησία | NT1 χημικό προϊόν | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 3.50±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 3.6 | Z | 8 GHz - 40 GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης | 0.0013 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | -66 | Z | ppm/°C | -50 °C έως 150 °C | mod IPC-TM-650, 2.5.5.5 |
Αντίσταση όγκου | 108 | MΩ.cm | Α | IPC-TM-650, 2.5.17.1 | |
Αντίσταση επιφάνειας | 108 | MΩ | Α | IPC-TM-650, 2.5.17.1 | |
Διαμετρική σταθερότητα | -0.11 -0.08 | CMD MD | Επικαιροποίηση: | 0.030" 1oz φύλλο EDC πάχος μετά την χαραγή "+E4/105 | IPC-TM-650 2.4.39Α |
Μοντέλο τράβηξης | 329 244 | MD CMD | kpsi | 40 ώρες @ 23°C/50RH | ΑΣTM D638 |
Μειωμένη απορρόφηση | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
Συντελεστής θερμικής διαστολής (-50 °C έως 288 °C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% RH | IPC-TM-650 2.4.41 |
Θερμική αγωγιμότητα | 1.44 | W/m/k | 80°C | ΑΣTM C518 | |
Σφιχτότητα | 2.2 | gm/cm3 | 23°C | ΑΣTM D792 | |
Δυνατότητα της φλούδας χαλκού | 7.9 | pi | 20 δευτερόλεπτα @ 288 °C | IPC-TM-650 2.4.8 | |
Πυροδοσία | V-0 | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
Γιατί να επιλέξετε το RT/Duroid 6035HTC;
Εξαιρετική θερμική διαχείριση:Η υψηλή θερμική αγωγιμότητα επιτρέπει την ανώτερη διάχυση θερμότητας, με αποτέλεσμα χαμηλότερες θερμοκρασίες λειτουργίας για εφαρμογές υψηλής ισχύος.Αυτό μεταφράζεται σε αυξημένη αξιοπιστία και μακροζωία για τα ηλεκτρονικά εξαρτήματα.
Εντυπωσιακή διηλεκτρική απόδοση:Με χαμηλό συντελεστή διάσπασης, το RT/Duroid 6035HTC ελαχιστοποιεί την απώλεια εισαγωγής, εξασφαλίζοντας ότι τα σήματα παραμένουν ισχυρά και καθαρά ακόμη και σε αυξημένες συχνότητες.
Μακροχρόνια σταθερότητα:Ο συνδυασμός των εξαιρετικών θερμικών και ηλεκτρικών ιδιοτήτων εγγυάται ότι αυτό το PCB διατηρεί τις επιδόσεις του με την πάροδο του χρόνου, ακόμη και υπό απαιτητικές συνθήκες.
Πληροφορίες κατασκευής PCB

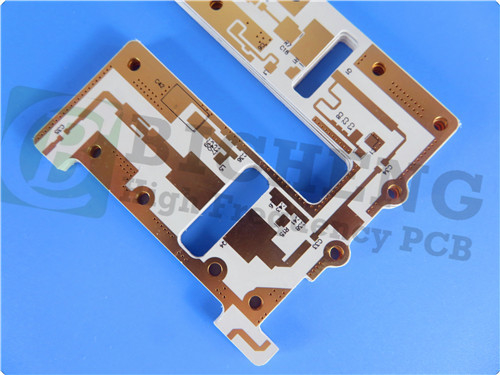

Αυτό το 2 στρώματα άκαμπτο PCB που διαθέτει μια συγκεκριμένη στοιβάδα: στρώμα χαλκού 1 σε 35 μm, πυρήνας RT / Duroid 6035HTC 0,254 mm (10 mil) και στρώμα χαλκού 2 επίσης σε 35 μm.Οι λεπτομερείς προδιαγραφές κατασκευής περιλαμβάνουν διαστάσεις πλάκας 54 mm x 76 mm (± 0Το πάχος της τελικής πλάκας είναι 0,3 mm, με τελικό βάρος χαλκού 1 ουγκιά (1,4 mils) για τα εξωτερικά στρώματα.Το PCB δοκιμάζεται επίσης αυστηρά., με 100% ηλεκτρική δοκιμή πριν από την αποστολή.
Τέχνη και Πρότυπα
Αυτό το PCB παρέχεται με σχεδίαση Gerber RS-274-X και συμμορφώνεται με τα πρότυπα IPC-Class-2, εξασφαλίζοντας υψηλή ποιότητα και αξιοπιστία σε όλη τη διαδικασία παραγωγής.
Παγκόσμια Διαθεσιμότητα
Το RT/Duroid 6035HTC PCB είναι διαθέσιμο παγκοσμίως, καθιστώντας το προσιτό σε μηχανικούς και κατασκευαστές σε διάφορους τομείς, ενισχύοντας τις δυνατότητες σχεδιασμού τους.
Υλικό PCB: | Συσκευές από πολυεστέρα PTFE |
Ονομασία: | NT1 ατμοσφαιρικό σύστημα |
Διορθωτική σταθερά: | 3.50±0.05 |
Αριθμός στρωμάτων: | Διπλό στρώμα, πολυστρώμα, υβριδικό PCB |
Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
Δυνατότητα εκτόξευσης: | 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Χάλκινο χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP κλπ. |
Τυπικές εφαρμογές
Η ευελιξία και η αξιοπιστία του RT/Duroid 6035HTC το καθιστούν ιδανικό για μια σειρά εφαρμογών, συμπεριλαμβανομένων:
Υψηλής ισχύος ενισχυτές ραδιοσυχνοτήτων και μικροκυμάτων: Είναι απαραίτητα για την αποτελεσματική ενίσχυση του σήματος σε συστήματα επικοινωνίας.
Ενισχυτές ισχύος και συνδετήρες: Παρέχουν σταθερή απόδοση σε απαιτητικά περιβάλλοντα ραδιοσυχνοτήτων.
Φιλτράρια και συνδυαστές: Επιτρέπει την αποτελεσματική διαχείριση σήματος σε σύνθετα κυκλώματα.
Διαχωριστές ισχύος: διευκόλυνση της αξιόπιστης διανομής σήματος σε εφαρμογές ραδιοσυχνοτήτων.
Συμπεράσματα
Το RT/Duroid 6035HTC PCB είναι μια μετασχηματιστική λύση για εφαρμογές υψηλής συχνότητας και υψηλής ισχύος.RT-Duroid 6035HTC είναι σε θέση να ανταποκριθεί στις προκλήσεις των αυριανών εφαρμογών υψηλής ισχύος, διασφαλίζοντας ότι τα σχέδιά σας είναι τόσο αξιόπιστα όσο και αποτελεσματικά.
