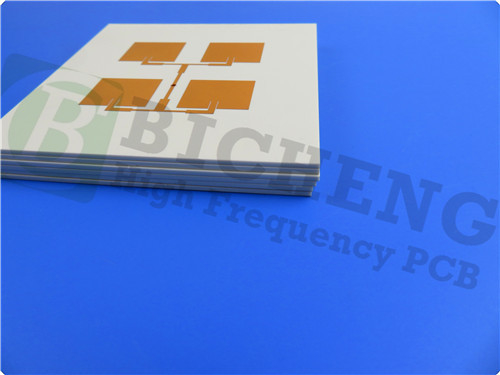

Διπλής όψης πλακέτες PCB TFA294 με ENEPIG

Double Sided PCB TFA294 Circuit Board With ENEPIG
Double Sided PCB TFA294 Circuit Board With ENEPIG

Μεγάλες Εικόνας :  Διπλής όψης πλακέτες PCB TFA294 με ENEPIG

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: TFA294 πυρήνας - 0,127 mm (5mil) Αριθμός στρωμάτων: 2-στρώμα
Μέγεθος PCB: 58.1mm x 66mm=1PCS, +/- 0,15mm Μοντέλο: 0,25 χιλ.
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: ENEPIG
Επισημαίνω:

Διπλής όψης πλακέτες κυκλωμάτων PCB TFA294

,

Πίνακας κυκλωμάτων PCB TFA294

,

Πίνακας κυκλωμάτων ENEPIG PCB TFA294

Παρουσιάζουμε το TFA294 PCB, το οποίο διαθέτει ένα προηγμένο πολυτετραφθοροαιθυλένιο κεραμικό σύνθετο διηλεκτρικό υπόστρωμα γνωστό για τις εξαιρετικές ηλεκτρικές, θερμικές και μηχανικές του ιδιότητες.Η σειρά TFA κατασκευάζεται χρησιμοποιώντας μια μοναδική διαδικασία που συνδυάζει ρητίνη PTFE και κεραμική για να δημιουργήσει προκατασκευασμένα φύλλα, προσφέροντας ανώτερη απόδοση σε σύγκριση με τις παραδοσιακές μεθόδους.



Ακατάπαυστα χαρακτηριστικά απόδοσης
1Η διηλεκτρική σταθερά (Dk) 2,94 στα 10GHz: εξασφαλίζει ακριβή διάδοση σήματος και ελάχιστη απώλεια σήματος σε υψηλές συχνότητες.



2.Συντελεστής διάσπασης: Με συντελεστή διάσπασης 0,0010 στα 10GHz και 20GHz και 0,0012 στα 40GHz, αυτό το PCB εγγυάται αποτελεσματική μετάδοση σήματος χωρίς να συμβιβάζεται με την απόδοση.


3Θερμική σταθερότητα: προσφέροντας χαμηλό θερμικό συντελεστή της διηλεκτρικής σταθεράς (TCDK) σε -5 ppm/°C, η πλακέτα διατηρεί σταθερότητα σε ευρύ εύρος θερμοκρασιών (-55°C έως 150°C).


4Ελεγχόμενη θερμική επέκταση: Οι τιμές του συντελεστή θερμικής επέκτασης (CTE) είναι 18 ppm/°C (άξονας x), 18 ppm/°C (άξονας y),και 32 ppm/°C (άξονας z) εξασφαλίζουν αξιόπιστη απόδοση σε διαφορετικές θερμικές συνθήκες (-55°C έως 288°C).


5Βελτιωμένη θερμική αγωγιμότητα: Με θερμική αγωγιμότητα 0,59 W/mk, το PCB εξαλείφει αποτελεσματικά τη θερμότητα, μειώνοντας τον κίνδυνο θερμικών προβλημάτων σε εφαρμογές υψηλής ισχύος.


6Αντίσταση στην υγρασία: Με χαμηλό ποσοστό απορρόφησης υγρασίας 0,03%, το PCB διατηρεί τις ηλεκτρικές του ιδιότητες ακόμη και σε υγρό περιβάλλον.


7Πρότυπα ασφαλείας: Το PCB είναι πιστοποιημένο UL 94-V0, εξασφαλίζοντας τη συμμόρφωση με αυστηρούς κανονισμούς ασφαλείας.



Κατασκευή και προδιαγραφές
Στάκαπ PCB: Αυτό το 2 στρώματα άκαμπτο PCB ενσωματώνει έναν πυρήνα TFA294 (0,127mm) που βρίσκεται ανάμεσα σε δύο στρώματα χαλκού (35 μm το καθένα), προσφέροντας μια ισχυρή βάση για κυκλώματα υψηλής συχνότητας.



Μέγεθος πλάκας: Μεγέθους 58,1 mm x 66 mm με στενές ανοχές (+/- 0,15 mm), το PCB είναι βελτιστοποιημένο για συμπαγές εφαρμογές.


Λεπτομέρειες κατασκευής: Με πάχος τελικής πλακέτας 0,25 mm, βάρος χαλκού εξωτερικής στρώσης 1 ουγκιάς και πάχος επίστρωσης 20 μm, το PCB κατασκευάζεται σχολαστικά για να ανταποκρίνεται στις απαιτήσεις απόδοσης.


Εξασφάλιση ποιότητας: Το PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή, εξασφαλίζοντας τη συμμόρφωση με τα πρότυπα ποιότητας IPC-Class-2.



Διπλής όψης πλακέτες PCB TFA294 με ENEPIG 0



Χρησιμοποιήσεις και ευελιξία
Το TFA294 PCB έχει εφαρμογές σε διάφορες βιομηχανίες, συμπεριλαμβανομένων των αεροδιαστημικών, των επικοινωνιών, των συστημάτων ραντάρ και της ενίσχυσης ισχύος.και θερμική σταθερότητα το κάνουν ιδανικό για:



Εξοπλισμός αεροδιαστημικού εξοπλισμού: Κατάλληλο για συστήματα αεροδιαστημικής πλοήγησης, εξοπλισμό καμπίνας και εξαρτήματα αεροσκαφών.


Υποδομή επικοινωνιών: Ιδανική για μικροκύματα, κεραίες, κεραίες φάσης και δορυφορικά συστήματα επικοινωνίας.


Συστήματα ραντάρ: Κατάλληλα για ραντάρ πρώτης προειδοποίησης, αερομεταφερόμενα ραντάρ, κεραίες φάσης και δίκτυα σχηματισμού δέσμης.


Ενίσχυση ισχύος: εξασφαλίζει αποτελεσματική ενίσχυση σήματος σε εφαρμογές υψηλής ισχύος.



Παγκόσμια Διαθεσιμότητα και Υποστήριξη
Με παγκόσμια διαθεσιμότητα και συμβατότητα με το Gerber RS-274-X,Το TFA294 Core PCB είναι έτοιμο να ανταποκριθεί στις ανάγκες των παγκόσμιων πελατών που αναζητούν λύσεις υψηλής απόδοσης για τα ηλεκτρονικά τους έργα.



Συμπερασματικά, το TFA294 Core PCB αποτελεί απόδειξη της καινοτομίας και της αριστείας στην τεχνολογία PCB.και ευελιξία το καθιστούν προτιμώμενη επιλογή για απαιτητικές εφαρμογές όπου η αξιοπιστία και η ακρίβεια είναι πρωταρχικής σημασίαςΕάν ενδιαφέρεστε για το PCB μας, παρακαλούμε επικοινωνήστε με την ομάδα πωλήσεων μας στο sales10@bichengpcb.com.



Διπλής όψης πλακέτες PCB TFA294 με ENEPIG 1
