1.6mm TU768 PCB διπλής όψης 1OZ επίπεδο συγκόλλησης με θερμό αέρα HASL

1.6mm TU768 PCB διπλής όψης 1OZ επίπεδο συγκόλλησης με θερμό αέρα HASL

MOQ: 1pcs
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Σώμα σακούλες+Κάρτονες
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000 PCS ανά μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Υλικό:
Πυρήνας TU-768 - 1,5 mm (60mil)
Αριθμός στρωμάτων:
2-στρώμα
Μέγεθος PCB:
110 mm x 197 mm = 1PCS, +/- 0,15 mm
Μοντέλο:
1,6 χλστ
Βάρος χαλκού:
Εξωτερικά στρώματα 1 ουγκιά (1,4 ml)
Τελεία επιφάνειας:
Επίπεδο συγκόλλησης με θερμό αέρα (HASL)
Επισημαίνω:

1.6mm διπλής όψης PCB

,

HASL διπλής όψης PCB

,

1OZ διπλής όψης PCB

Περιγραφή προϊόντος

Εισαγωγή στο TU-768

Το TU-768 και η παραλλαγή του, TU-768P, κατασκευάζονται χρησιμοποιώντας υφασμένο γυαλί E υψηλής ποιότητας σε συνδυασμό με ένα προηγμένο σύστημα εποξειδικής ρητίνης.Αυτή η μοναδική σύνθεση όχι μόνο παρέχει ιδιότητες αποκλεισμού της υπεριώδους ακτινοβολίας, αλλά εξασφαλίζει επίσης συμβατότητα με αυτοματοποιημένες διαδικασίες οπτικής επιθεώρησης (AOI)Το TU-768 έχει σχεδιαστεί ειδικά για εφαρμογές που αντέχουν σοβαρούς θερμικούς κύκλους ή εκτεταμένες εργασίες συναρμολόγησης, καθιστώντας το μια ευπροσάρμοστη και αξιόπιστη επιλογή για μηχανικούς και κατασκευαστές.



Βασικά χαρακτηριστικά του PCB TU-768



Θερμική σταθερότητα και αντοχή

Ένα από τα χαρακτηριστικά του TU-768 είναι η υψηλή θερμοκρασία μετάβασης γυαλιού (Tg) των 180 °C.Αυτό το χαρακτηριστικό είναι κρίσιμο για εφαρμογές που απαιτούν το PCB να αντέχει σε υψηλές θερμοκρασίες χωρίς να θέτει σε κίνδυνο τις επιδόσειςΟ εξαιρετικός συντελεστής θερμικής διαστολής (CTE) του λαμινίτη, με τιμές 11-15 ppm/°C τόσο στους άξονες X όσο και στους άξονες Y, εξασφαλίζει σταθερότητα των διαστάσεων.ελαχιστοποίηση του κινδύνου παραμόρφωσης ή αποστρωμάτωσης κατά τη διάρκεια του θερμικού κύκλου.



Συμβατότητα και αξιοπιστία

Το TU-768 είναι πλήρως συμβατό με διαδικασίες χωρίς μόλυβδο, ευθυγραμμισμένο με τις τρέχουσες τάσεις παραγωγής και τους περιβαλλοντικούς κανονισμούς.Η ανώτερη χημική αντοχή του και οι ιδιότητες του αντι-οδηγούμενου ανωδικού νήματος (CAF) ενισχύουν περαιτέρω την αξιοπιστία του, καθιστώντας το κατάλληλο για εφαρμογές υψηλής πυκνότητας όπου η απόδοση και η μακροζωία είναι κρίσιμες.



Χαρακτηριστικά χαμηλής απώλειας

Με μια διηλεκτρική σταθερά (Dk) 4,3 τόσο στα 5 GHz όσο και στα 10 GHz, και μια αγγίκτη απώλειας (Df) τόσο χαμηλή όσο 0,018 στα 1 GHz, το TU-768 PCB επιδεικνύει εξαιρετική ακεραιότητα σήματος.Αυτή η απόδοση χαμηλής απώλειας είναι απαραίτητη για εφαρμογές υψηλής συχνότητας, όπου η υποβάθμιση του σήματος μπορεί να επηρεάσει σημαντικά τη συνολική απόδοση του συστήματος.

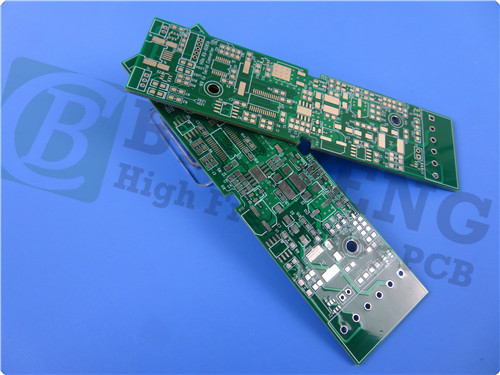

1.6mm TU768 PCB διπλής όψης 1OZ επίπεδο συγκόλλησης με θερμό αέρα HASL 0



Κατασκευή και προδιαγραφές

Αυτό το PCB διαθέτει μια 2επίπεδη άκαμπτη στοίβαση που έχει κατασκευαστεί σχολαστικά για να προσφέρει βέλτιστες επιδόσεις.



- Σύνθεση στρώματος:
- Τάξη χαλκού 1: 35 μm
- Πυρήνας TU-768: 1,5 mm (60 mil)
- Τάξη χαλκού 2: 35 μm



- Μέγεθος πλάκας: 110 mm x 197 mm με ανοχή +/- 0,15 mm, εξασφαλίζοντας την ακρίβεια στην κατασκευή.
- Τελικό πάχος: 1,6 mm, παρέχοντας την απαραίτητη ανθεκτικότητα για διάφορες εφαρμογές.
- Επιφάνεια: Επίπεδο συγκόλλησης με θερμό αέρα (HASL), εξασφαλίζοντας εξαιρετική συγκόλληση και αξιοπιστία.



Διασφάλιση ποιότητας

Αυτό το PCB συμμορφώνεται με τα πρότυπα ποιότητας IPC-Class 2, διασφαλίζοντας ότι κάθε μονάδα πληροί αυστηρά κριτήρια για την απόδοση και την αξιοπιστία.εγγύηση λειτουργικότητας και ποιότητας.



1.6mm TU768 PCB διπλής όψης 1OZ επίπεδο συγκόλλησης με θερμό αέρα HASL 1



Τυπικές εφαρμογές

Το TU-768 PCB έχει σχεδιαστεί για ένα ευρύ φάσμα εφαρμογών, καθιστώντας το μια ευέλικτη επιλογή για τους μηχανικούς:



- Καταναλωτικά ηλεκτρονικά: Ιδανικό για συσκευές που απαιτούν αξιόπιστη απόδοση σε συμπαγή μορφή, όπως smartphones και tablets.


- Διακομιστές και σταθμοί εργασίας: Ιδανικό για εφαρμογές υπολογιστών υψηλών επιδόσεων που απαιτούν σταθερότητα και αποτελεσματικότητα.


- Αυτοκινητοβιομηχανία: Κατασκευάστηκαν για να αντέχουν στις απαιτητικές συνθήκες του περιβάλλοντος του αυτοκινήτου, συμπεριλαμβανομένων των διακυμάνσεων θερμοκρασίας και των δονήσεων.



Συμπεράσματα

Το TU-768 PCB αντιπροσωπεύει μια σημαντική πρόοδο στην τεχνολογία επικαλυμμάτων, προσφέροντας εξαιρετική θερμική σταθερότητα, χημική αντοχή και χαρακτηριστικά χαμηλής απώλειας.Ο ανθεκτικός σχεδιασμός του και η συμμόρφωσή του με τις σύγχρονες διαδικασίες κατασκευής το καθιστούν αξιόπιστη επιλογή για μηχανικούς και κατασκευαστές σε διάφορους τομείςΚαθώς συνεχίζουμε να καινοτομούμε και να σπρώχνουμε τα όρια της τεχνολογίας, το TU-768 ξεχωρίζει ως απόδειξη της ποιότητας και της απόδοσης στον σχεδιασμό PCB.



Για περισσότερες πληροφορίες ή για να συζητήσετε πώς το TU-768 PCB μπορεί να ανταποκριθεί στις ειδικές σας ανάγκες, παρακαλούμε επικοινωνήστε με την ομάδα πωλήσεων μας στο sales10@bichengpcb.com.
