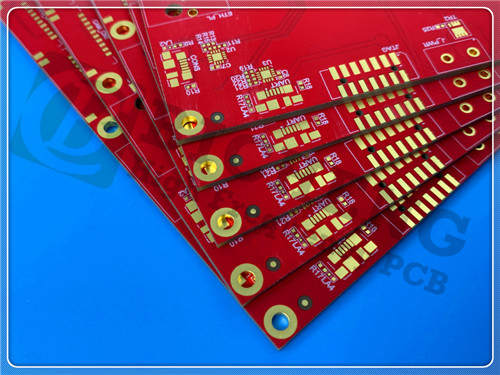

12 στρώσεις μέσω τρυπών PCB 1,6 mm IT-180 Αντίσταση Ματ Κόκκινο

Παρουσιάζουμε το νεοεμφανισμένο 12 στρώσεων Printed Circuit Board (PCB), σχεδιασμένο για ανώτερη απόδοση και αξιοπιστία σε απαιτητικές ηλεκτρονικές εφαρμογές.Αυτό το προηγμένο PCB είναι κατασκευασμένο με υλικά υψηλής ποιότητας και σχολαστική προσοχή στις λεπτομέρειες, καθιστώντας την ιδανική λύση για μια ποικιλία βιομηχανιών, συμπεριλαμβανομένων της αυτοκινητοβιομηχανίας, των τηλεπικοινωνιών και της αποθήκευσης δεδομένων.

Εξαιρετικές προδιαγραφές
Αυτό το 12 στρώματα PCB κατασκευάζεται με ακρίβεια και φροντίδα, χρησιμοποιώντας υλικά υψηλής ποιότητας που ενισχύουν την απόδοση και την αξιοπιστία.με θερμοκρασία μεταφοράς γυαλιού (Tg) 170 °CΗ μάσκα συγκόλλησης, η οποία εφαρμόζεται και στις δύο πλευρές, διαθέτει ένα εντυπωσιακό ματ κόκκινο φινίρισμα, ενώ το επάνω στρώμα διαθέτει καθαρή λευκή μεταξοειδής εκτύπωση για βελτιωμένη ορατότητα και επωνυμία.

Το φινίρισμα της επιφάνειας είναι ENIG (Electroless Nickel Immersion Gold), εξασφαλίζοντας ανώτερη συγκόλληση και αντοχή στη διάβρωση.15 χιλιοστά x 76Το PCB είναι σχεδιασμένο για εφαρμογές υψηλής πυκνότητας.

Ηλεκτρικές και μηχανικές προδιαγραφές


Οι βασικές ηλεκτρικές προδιαγραφές περιλαμβάνουν:

Ελάχιστο πλάτος γραμμής: 120 μm
Ελάχιστη απόσταση: 125 μm
Επικάλυψη μέσω τρυπών: Παρουσιάζεται σε όλα τα στρώματα (L1-L12)
Ανεξάρτητες οδικές γραμμές: Δεν ισχύει


Το PCB διαθέτει επίσης ζεύγη διαφορικών που ελέγχονται με αντίσταση, τα οποία είναι κρίσιμα για τη διατήρηση της ακεραιότητας του σήματος σε εφαρμογές υψηλής ταχύτητας.

50 Ωμ: ανώτατο στρώμα (4mil trace/gap)
90 Ωμ: ανώτατο στρώμα (5mil trace/gap)
100 Ωμ: ανώτερο στρώμα (6mil trace/gap)


Αυτό το ολοκληρωμένο φάσμα προδιαγραφών καθιστά το PCB μας κατάλληλο για μια ποικιλία απαιτητικών εφαρμογών.

Καινοτόμο piεριεχόμενο
Η διαμόρφωση του PCB είναι προσεκτικά σχεδιασμένη για να βελτιστοποιεί τόσο την ηλεκτρική απόδοση όσο και τη θερμική διαχείριση.δημιουργία μιας ισχυρής δομής που ελαχιστοποιεί τις παρεμβολές, ενισχύοντας παράλληλα τη διάδοση του σήματος.

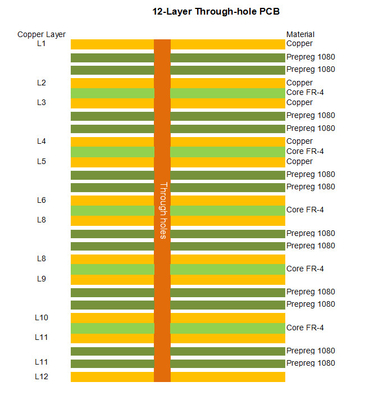

Σύνθεση στρώματος
Η συσσώρευση αποτελείται από τα ακόλουθα:

Τάγματα χαλκού: Στρατηγικά τοποθετημένα για την αποτελεσματική διάχυση της θερμότητας.


Επικαιροποίηση της τεχνολογίας της τεχνολογίας της τεχνολογίας της τεχνολογίας της τεχνολογίας της τεχνολογίας

Αυτή η προσεκτική στρωματοποίηση όχι μόνο μεγιστοποιεί τα ηλεκτρικά χαρακτηριστικά του PCB αλλά συμβάλλει επίσης στη συνολική ακεραιότητά του, καθιστώντας το κατάλληλο για πολύπλοκα και υψηλής πυκνότητας σχέδια.

Δεσμεύσεις για ποιότητα και συμμόρφωση
Το PCB αυτό, που κατασκευάζεται σύμφωνα με τα πρότυπα IPC-Class-2, εξασφαλίζει ένα μέτριο επίπεδο αξιοπιστίας κατάλληλο για καταναλωτικά ηλεκτρονικά.διευκόλυνση της εύκολης ενσωμάτωσης με τις τυποποιημένες διαδικασίες παραγωγής.

Προηγμένο υλικό: IT-180ATC
Ένα σημαντικό πλεονέκτημα των 12 στρωμάτων PCB είναι η χρήση του IT-180ATC, ενός υψηλής απόδοσης εποξειδίου γνωστού για τις εξαιρετικές θερμικές του ιδιότητες.1 στα 10 GHz και συντελεστής διάσπασης 0.017, το υλικό αυτό είναι ιδανικό για εφαρμογές υψηλής συχνότητας.

Βασικά χαρακτηριστικά του IT-180ATC
Θερμική αντίσταση: T260 > 60 λεπτά, T288 > 20 λεπτά
Δυνατότητα απολέπισης: τουλάχιστον 8 lbs/inch
Συντελεστής θερμικής διαστολής (CTE): αντιστοιχεί στο χαλκό (άξονας Χ: 11-13 ppm/°C, άξονας Υ: 13-15 ppm/°C)
Χαμηλή CTE στον άξονα Z: 45 ppm/°C
Tg: μεγαλύτερη από 175 °C
Χαμηλή απορρόφηση υγρασίας: 0,1%
Διορισμός εύφλεκτης ικανότητας: UL 94-V0

Αυτές οι ιδιότητες καθιστούν το IT-180ATC εξαιρετική επιλογή για υπολογιστές που απαιτούν υψηλή θερμική αξιοπιστία και αντοχή σε περιβαλλοντικούς παράγοντες άγχους.

Πολυδιάστατες εφαρμογές
Το νέο μας PCB 12 στρωμάτων είναι ευέλικτο και προσαρμόσιμο, καθιστώντας το κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:

Συστήματα αυτοκινήτων:Ιδιαίτερα στις ηλεκτρονικές μονάδες ελέγχου του μηχανοσταθμού (ECU) που απαιτούν υψηλή αξιοπιστία.


Πίσω πλάνα:Υποστήριξη διασυνδέσεων υψηλής πυκνότητας για διακομιστές και λύσεις αποθήκευσης δεδομένων.


Τηλεπικοινωνίες:Βασική υποδομή για διάφορες τεχνολογίες δικτύωσης, εξασφαλίζοντας ισχυρές διαδρομές επικοινωνίας.

Συμπεράσματα
Αυτό το 12 στρώματα PCB αντιπροσωπεύει μια σημαντική πρόοδο στην τεχνολογία PCB, σχεδιασμένο για να ανταποκρίνεται στις απαιτήσεις του σύγχρονου ηλεκτρονικού εξοπλισμού.και ευέλικτες εφαρμογές, αυτό το PCB είναι έτοιμο να γίνει μια λύση για κατασκευαστές και μηχανικούς.
