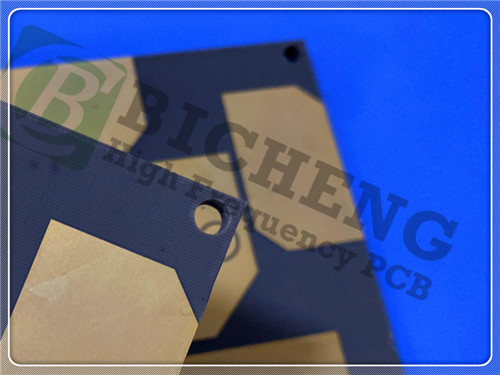

Διπλής όψης CuClad 250 PCB 20mil ENIG Τελειωμένο

Είμαστε ενθουσιασμένοι που παρουσιάζουμε το νέο μας PCB που διαθέτει Rogers CuClad 250 στρώματα, μια πρωτοποριακή λύση σχεδιασμένη για εφαρμογές υψηλής απόδοσης στην βιομηχανία ηλεκτρονικών.Αυτό το διπλάσιο άκαμπτο PCB συνδυάζει προηγμένα υλικά και σχολαστική κατασκευή για να προσφέρει εξαιρετικές ηλεκτρικές και μηχανικές ιδιότητες, καθιστώντας το ιδανικό για μια σειρά από απαιτητικά περιβάλλοντα.

Βασικά χαρακτηριστικά του Rogers CuClad 250

- Η διηλεκτρική σταθερά: κυμαίνεται από 2,40 έως 2,55 σε 10 GHz, παρέχοντας ανώτερη απόδοση για εφαρμογές υψηλής συχνότητας.


-Συντελεστής διάσπασης: 0,0017 σε 10GHz, εξασφαλίζοντας χαμηλές απώλειες κυκλώματος.


- Χαμηλή απορρόφηση υγρασίας: μόλις 0,03%, αυξάνοντας την αξιοπιστία σε διάφορες συνθήκες.


- Δυνατότητα αφαίρεσης: 14 λίβρες, εξασφαλίζοντας αντοχή και σταθερότητα.


- Χαμηλή εκπομπή αερίων: Συνολική απώλεια μάζας (TML) 0,01% και μη ανάκτηση υδρατμών (WVR), ιδανική για ευαίσθητες εφαρμογές.


- Διασταυρούμενη κατασκευή: υφασμένη ίνες γυαλιού με εναλλασσόμενες στρώσεις προσανατολισμένες σε 90 μοίρες, παρέχοντας ισορροπημένες μηχανικές και ηλεκτρικές ιδιότητες.


- Υψηλή αναλογία PTFE προς γυαλί: Βελτιώνει τη σταθερότητα διαστάσεων και τη θερμική απόδοση.

Οφέλη του CuClad 250

Η διασταυρωμένη κατασκευή του Rogers CuClad 250 έχει ως αποτέλεσμα ισορροπημένα ηλεκτρικά και μηχανικά χαρακτηριστικά, καθιστώντας το ιδιαίτερα κατάλληλο για:

- Ευρύτερα πλάτη γραμμών: Υποστηρίζει χαμηλότερη απώλεια εισαγωγής, κρίσιμη για τις υψηλές συχνότητες.


- Χαμηλές απώλειες κυκλώματος: ιδανικές για εφαρμογές που απαιτούν αξιόπιστη ακεραιότητα σήματος.


- Η ενιαία διαμετρική σταθερότητα: προσφέρει καλύτερη συνέπεια σε σύγκριση με τα παραδοσιακά ενισχυμένα με υαλοειδή ίνες laminates, εξασφαλίζοντας τη βέλτιστη απόδοση σε κύκλους ευαίσθητους στην Er.

Λεπτομέρειες για τη συσσώρευση PCB και κατασκευή

Αυτό το διπλάσιο άκαμπτο PCB διαθέτει:

- Τάξη χαλκού 1: 35 μm
- Rogers CuClad 250 Κέντρο: 0,508 mm (20 mil)
- Τάξη χαλκού 2: 35 μm

Οι διαστάσεις των νεοεφοδιασμένων PCB καθορίζονται ως 23,97 mm x 30,09 mm, επιτρέποντας ανοχή ± 0,15 mm για να εξασφαλίζεται ακριβής προσαρμογή και συμβατότητα με διάφορες εφαρμογές.Τελειωμένο πάχος πλάκας 0Η διάμετρος που παρέχεται είναι 0,6 mm, προσφέροντας μια ανθεκτική δομή, διατηρώντας παράλληλα ένα ελαφρύ προφίλ.

Για την επιφάνεια, χρησιμοποιείται ENIG (Electroless Nickel Immersion Gold), παρέχοντας εξαιρετική συγκολλητικότητα και αντοχή στη διάβρωση.Η επάνω μεμβράνη μεταξιού είναι εκτυπωμένη με λευκό για σαφήνεια στην ταυτοποίηση των εξαρτημάτων, ενώ ένα έντονο μπλε χρώμα χρησιμοποιείται για την κορυφαία μάσκα συγκόλλησης, προσφέροντας προστασία και αισθητική ελκυστικότητα.

Για να εξασφαλιστεί η ποιότητα, πριν από την αποστολή διεξάγεται ηλεκτρική δοκιμή 100%, με σκοπό να διασφαλιστεί ότι κάθε PCB πληροί αυστηρά πρότυπα απόδοσης.Η δέσμευση αυτή για την ποιότητα αποσκοπεί στη διασφάλιση της αξιοπιστίας και της λειτουργικότητας σε διάφορες εφαρμογές.

Το έργο τέχνης παρέχεται σε μορφή Gerber RS-274-X, διασφαλίζοντας τη συμβατότητα με τις βιομηχανικές διαδικασίες κατασκευής.

Διασφάλιση ποιότητας

Κατασκευασμένο σύμφωνα με τα πρότυπα IPC-Class-2, το εν λόγω PCB εγγυάται μέτριο επίπεδο αξιοπιστίας κατάλληλο για καταναλωτικά ηλεκτρονικά και άλλα είδη.Αυτή η δέσμευση για την ποιότητα εξασφαλίζει ότι λαμβάνετε ένα προϊόν που πληροί τα υψηλότερα κριτήρια απόδοσης.

Τυπικές εφαρμογές

Το Rogers CuClad 250 PCB είναι τέλειο για μια ποικιλία εφαρμογών, συμπεριλαμβανομένων:

- Ράδαρα: Σύστηματα υψηλής απόδοσης που απαιτούν ακρίβεια και αξιοπιστία.
- Ηλεκτρονικά αντίμετρα: αποτελεσματικά για προηγμένες αμυντικές εφαρμογές.
- Συστατικά μικροκυμάτων: Ιδανικά για ενισχυτές χαμηλού θορύβου (LNA), φίλτρα, ζεύγη και άλλες εφαρμογές μικροκυμάτων.

Διαθεσιμότητα

Το Rogers CuClad 250 PCB είναι διαθέσιμο σε όλο τον κόσμο, έτοιμο να καλύψει τις συγκεκριμένες ανάγκες του έργου σας.Αυτό το PCB έχει σχεδιαστεί για να προσφέρει εξαιρετικές επιδόσεις.

Συμπεράσματα

Ανακαλύψτε τα πλεονεκτήματα του νεοεφοδιασμένου Rogers CuClad 250 PCB, σχεδιασμένου για την αριστεία σε εφαρμογές υψηλής συχνότητας.και αυστηρά πρότυπα ποιότηταςΕπικοινωνήστε μαζί μας σήμερα για οποιαδήποτε ερώτηση για αυτό το PCB.
