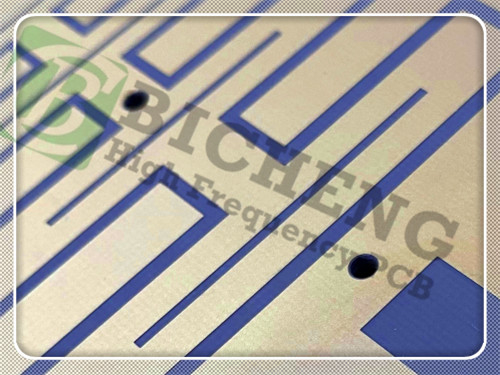

Υλικό: | RF-10 Κέντρο - 125mil (3.175mm) | Αριθμός στρωμάτων: | 2-στρώμα |
---|---|---|---|
Μέγεθος PCB: | 45 mm x 70 mm = 1PCS, +/- 0,15 mm | Μοντέλο: | 3.2mm |
Τελειωμένο βάρος Cu: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Χρυσός βύθισης |
Επισημαίνω: | Πίνακες PCB RF-10 με βύθιση χρυσού,Διπλόπλευρα κυκλώματα RF-10 PCB,125mil RF-10 PCBs |
Στον ταχέως εξελισσόμενο κόσμο της ηλεκτρονικής, οι επαναστατικές εξελίξεις στον σχεδιασμό RF είναι κρίσιμες.σχεδιασμένο για την αριστεία στην μετάδοση σήματος και βελτιστοποιημένο για εφαρμογές υψηλής συχνότητας.
Σύνθεση και δομή του υλικού
Κατασκευασμένο από προηγμένα ραδιοφωτεινά πλακάκια RF-10 που καλύπτονται με χαλκό, αυτό το PCB συνδυάζει κεραμικό γεμάτο PTFE με υφασμένη ίνες γυαλιού.ανοίγοντας το δρόμο για συμπαγείς λύσεις στις σύγχρονες ηλεκτρονικές προκλήσεις.
Βασικά χαρακτηριστικά των PCB RF-10
Το RF-10 PCB διαθέτει μια διηλεκτρική σταθερά 10,2 ± 0,3 στα 10GHz, επιτρέποντας σημαντική μείωση μεγέθους στα σχέδια κυκλωμάτων RF. Σε συνδυασμό με έναν χαμηλό συντελεστή διάσπασης 0,0025 στην ίδια συχνότητα,το PCB ελαχιστοποιεί την απώλεια σήματος, εξασφαλίζοντας αξιόπιστη και αποτελεσματική επικοινωνία.
Οφέλη απόδοσης για εφαρμογές υψηλής συχνότητας
Η υψηλή θερμική αγωγιμότητα 0,85 W/mk βελτιώνει τη θερμική διαχείριση, καθιστώντας το PCB RF-10 ιδανικό για εφαρμογές όπου η αξιοπιστία είναι πρωταρχικής σημασίας.Οι χαμηλοί συντελεστές θερμικής διαστολής (CTE) εξασφαλίζουν περαιτέρω σταθερότητα διαστάσεων, μειώνοντας τον κίνδυνο μηχανικής βλάβης κατά τη λειτουργία.
Ιδιοκτησία | Μέθοδος δοκιμής | Μονάδα | Αξία | Μονάδα | Αξία |
Dk @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 10.2 ± 0.3 | 10.2 ± 0.3 | ||
Df @ 10 GHz | IPC-650 2.5.5.5.1 Mod. | 0.0025 | 0.0025 | ||
TcK† (-55 έως 150 °C) | IPC-650 2.5.5.6 | ppm/°C | -370 | ppm/°C | -370 |
Απορρόφηση υγρασίας | IPC-650 2.6.2.1 | % | 0.08 | % | 0.08 |
Δυνατότητα απολέπισης (1 ουγγ. RT χαλκό) | IPC-650 2.4.8 (φωτισμός) | Λιβρά/μέσα | 10 | Α/χμ | 1.7 |
Αντίσταση όγκου | IPC-650 2.5.17.1 | Mohm/cm | 6.0 x 107 | Mohm/cm | 6.0 x 107 |
Αντίσταση επιφάνειας | IPC-650 2.5.17.1 | Μωμ. | 1.0 x 108 | Μωμ. | 1.0 x 108 |
Δυνατότητα κάμψης (MD) | IPC - 650 - 2.4.4 | σπι | 14,000 | Επικαιροποίηση | 96.53 |
Δυνατότητα κάμψης (CD) | IPC - 650 - 2.4.4 | σπι | 10,000 | Επικαιροποίηση | 68.95 |
Δυνατότητα τράβηξης (MD) | IPC - 650 - 2.4.19 | σπι | 8,900 | Επικαιροποίηση | 62.57 |
Δυνατότητα τράβηξης (CD) | IPC - 650 - 2.4.19 | σπι | 5,300 | Επικαιροποίηση | 37.26 |
Διαμετρική σταθερότητα | IPC-650 2.4.39 (Μετά την χαραγή) | % (25 εκατ. | -Ούτε ένα.0032 | % (25 ml-CD) | -Ούτε ένα.0239 |
Διαμετρική σταθερότητα | IPC-650 2.4.39 (Μετά το ψητό) | % (25 εκατ. | -Ούτε ένα.0215 | % (25 ml-CD) | -Ούτε ένα.0529 |
Διαμετρική σταθερότητα | IPC-650 2.4.39 (Μετά το στρες) | % (25 εκατ. | -Ούτε ένα.0301 | % (25 ml-CD) | -Ούτε ένα.0653 |
Διαμετρική σταθερότητα | IPC-650 2.4.39 (Μετά την χαραγή) | % (60 mil-MD) | -Ούτε ένα.0027 | % (60 mil-CD) | -Ούτε ένα.0142 |
Διαμετρική σταθερότητα | IPC-650 2.4.39 (Μετά το ψητό) | % (60 mil-MD) | -Ούτε ένα.1500 | % (60 mil-CD) | -Ούτε ένα.0326 |
Διαμετρική σταθερότητα | IPC-650 2.4.39 (Μετά το στρες) | % (60 mil-MD) | -Ούτε ένα.0167 | % (60 mil-CD) | -Ούτε ένα.0377 |
Πληθυσμός (ειδική βαρύτητα) | IPC-650-2.3.5 | g/cm3 | 2.77 | g/cm3 | 2.77 |
Ειδική θερμότητα | IPC-650-2.4.50 | J/g°C | 0.9 | J/g°C | 0.9 |
Θερμική αγωγιμότητα (μη καλυμμένη) | IPC-650-2.4.50 | W/M*K | 0.85 | W/M*K | 0.85 |
CTE (άξονας X - Y) (50 έως 150 °C) | IPC-650 2.4.41 | ppm/°C | 16-20 | ppm/°C | 16-20 |
CTE (άξονας Z) (50 έως 150 °C) | IPC-650 2.4.41 | ppm/°C | 25 | ppm/°C | 25 |
Αξιολόγηση εύφλεκτης ικανότητας | Εσωτερικό | V-0 | V-0 |
Επισκόπηση των τεχνικών προδιαγραφών
Διαθέτοντας μια ακαμψία ακαμψίας 2 στρωμάτων, το PCB RF-10 περιλαμβάνει ακριβείς τεχνικές προδιαγραφές που καλύπτουν τις απαιτητικές εφαρμογές RF.2mm και μια ολοκληρωμένη διαδικασία διασφάλισης της ποιότητας, αυτό το PCB είναι σχεδιασμένο για κορυφαίες επιδόσεις.
Πολυδιάστατες εφαρμογές στα σύγχρονα ηλεκτρονικά
Η ευελιξία του PCB RF-10 επιτρέπει τη χρήση του σε διάφορες εφαρμογές, συμπεριλαμβανομένων των κεραίων μικροστριπτικών πατσών, των συστημάτων GPS και των παθητικών εξαρτημάτων.Είναι ένα παιχνίδι που αλλάζει για τις εφαρμογές RF σε όλο τον κόσμο, επιτρέποντας στους μηχανικούς να απελευθερώσουν νέες δυνατότητες στον σχεδιασμό κυκλωμάτων.
Προστασία της ποιότητας και πρότυπα κατασκευής
Σύμφωνα με τα πρότυπα IPC-Class-2, το PCB RF-10 υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή.Η δέσμευση αυτή για την ποιότητα εξασφαλίζει ότι κάθε μονάδα ανταποκρίνεται στις υψηλές προσδοκίες απόδοσης και αξιοπιστίας.
Παγκόσμια Διαθεσιμότητα και Πρόσβαση
Με παγκόσμια διαθεσιμότητα, το PCB RF-10 είναι προσβάσιμο σε κατασκευαστές και μηχανικούς που επιθυμούν να βελτιώσουν τα σχέδιά τους RF.Οι χρόνοι παράδοσης που συμμορφώνονται με τη βιομηχανία το καθιστούν προτιμώμενη επιλογή για σύγχρονες ηλεκτρονικές εφαρμογές.
Μελλοντικές τάσεις στην τεχνολογία ραδιοσυχνοτήτων
Όσο κοιτάζουμε μπροστά, το RF-10 PCB τοποθετείται στην πρώτη γραμμή της τεχνολογικής καινοτομίας RF.θέτοντας το έδαφος για μελλοντικές εξελίξεις στον ηλεκτρονικό σχεδιασμό.
Συμπέρασμα: Αγκαλιάζοντας το μέλλον με το RF-10
Συμπερασματικά, το RF-10 PCB αντιπροσωπεύει ένα σημαντικό άλμα προς τα εμπρός στην τεχνολογία υψηλής συχνότητας.είναι ένας καταλύτης για την καινοτομία στο τοπίο RFΑγκαλιάστε το μέλλον του σχεδιασμού RF με τις απαράμιλλες δυνατότητες του RF-10 PCB.
