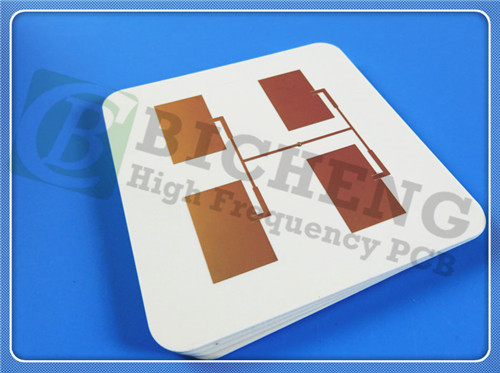

4 στρώματα RO4003C PCB 4.8mm Πολυστρώμα κύκλωμα με ENEPIG

4-layer RO4003C PCB 4.8mm Multilayer Circuit with ENEPIG
4-layer RO4003C PCB 4.8mm Multilayer Circuit with ENEPIG

Μεγάλες Εικόνας :  4 στρώματα RO4003C PCB 4.8mm Πολυστρώμα κύκλωμα με ENEPIG

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: RO4003C Αριθμός στρωμάτων: 4-στρώμα
Μέγεθος PCB: 490,6 mm x 25,2 mm = 1PCS Μοντέλο: 4.8mm
Τελειωμένο βάρος Cu: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: ENEPIG
Επισημαίνω:

4.8mm πολυεπίπεδο κυκλώματος PCB

,

Πίνακας κυκλώματος πολυεπίπεδου ENEPIG

,

4 στρώσεις RO4003C PCB

Σε μια εποχή όπου οι εφαρμογές υψηλών συχνοτήτων γίνονται όλο και πιο κρίσιμες, η ζήτηση για αξιόπιστες και καινοτόμες λύσεις πλακών κυκλωμάτων δεν ήταν ποτέ μεγαλύτερη.Rogers RO4003C PCB υψηλής συχνότητας, ένα πρωτοποριακό προϊόν που έχει σχεδιαστεί για να ανταποκρίνεται στις αυστηρές απαιτήσεις των κυκλωμάτων μικροκυμάτων RF, των δικτύων αντιστοίχισης και των γραμμών μεταφοράς ελεγχόμενης αντίστασης.παροχές, εφαρμογές και τη σημασία του PCB RO4003C, παρουσιάζοντας τη δυνατότητά του να μεταμορφώσει το τοπίο της ηλεκτρονικής υψηλής συχνότητας.



Κατανοηση του RO4003C: Μια νέα εποχή των υλικών πλακέτων κυκλωμάτων
Το RO4003C είναι κατασκευασμένο από υδρογονανθράκη/κεραμική ενισχυμένη με υφαντικό γυαλί,που παρουσιάζει ένα μοναδικό συνδυασμό των χαρακτηριστικών ηλεκτρικής απόδοσης του PTFE/υφασμένου γυαλιού με την κατασκευαστική δυνατότητα του ηποξυλίου/γυαλιούΑυτή η καινοτόμος κατασκευή έχει ως αποτέλεσμα ένα υλικό χαμηλής απώλειας που ανταποκρίνεται στις ανάγκες των εφαρμογών υψηλής συχνότητας, διατηρώντας παράλληλα την οικονομική αποτελεσματικότητα στην κατασκευή κυκλωμάτων.



Βασικά χαρακτηριστικά του RO4003C
Δυναμικότητα διαμετρήσεως: Το RO4003C διαθέτει διαμετρητική σταθερά 3,38 ± 0,05 στα 10 GHz, η οποία ελαχιστοποιεί την στρέβλωση του σήματος και επιτρέπει βελτιωμένη ποιότητα μετάδοσης.Αυτό είναι ιδιαίτερα ευεργετικό για εφαρμογές όπου η ακεραιότητα του σήματος είναι πρωταρχικής σημασίας.



Χαμηλός συντελεστής διάσπασης: με συντελεστή διάσπασης 0,0027 στα 10 GHz, ο RO4003C εξασφαλίζει αποτελεσματική διάδοση σήματος,καθιστώντας το ιδανικό για περιβάλλοντα υψηλής συχνότητας όπου τα συμβατικά στρώματα πλακών κυκλωμάτων δεν είναι αρκετά.


Θερμική σταθερότητα: Το εν λόγω PCB παρουσιάζει θερμική αγωγιμότητα 0,71 W/m/°K και θερμοκρασία γυάλινης μετάβασης (Tg) άνω των 280 °C.Τα χαρακτηριστικά αυτά επιτρέπουν στο RO4003C να αντέχει υψηλές θερμοκρασίες λειτουργίας χωρίς να θέτει σε κίνδυνο τις επιδόσεις.


Ελεγχόμενοι συντελεστές θερμικής διαστολής (CTE): Το υλικό διαθέτει έναν συντελεστή θερμικής διαστολής που ταιριάζει με το χαλκό, με τιμές 11 ppm/°C (άξονας X) και 14 ppm/°C (άξονας Y).Αυτό εξασφαλίζει ελάχιστη θερμική πίεση στα εξαρτήματα, ενισχύοντας την αξιοπιστία των υβριδικών σχεδίων.


Χαμηλή απορρόφηση υγρασίας: Με ποσοστό απορρόφησης υγρασίας μόλις 0,06%, το RO4003C είναι ανθεκτικό σε περιβαλλοντικούς παράγοντες που μπορούν να υποβαθμίσουν τις επιδόσεις με την πάροδο του χρόνου.



Ιδιοκτησία RO4003C Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 3.38±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα
Η διηλεκτρική σταθερά,εΣχεδιασμός 3.55 Z   8 έως 40 GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης 0.0027
0.0021
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε +40 Z ppm/°C -50°C έως 150°C IPC-TM-650 2.5.5.5
Αντίσταση όγκου 1.7 x 1010   MΩ.cm ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Αντίσταση επιφάνειας 4.2 x 109   ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Ηλεκτρική ισχύς 31.2(780) Z Kv/mm(v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
Μοντέλο τράβηξης 19,650(2,850)
19,450 ((2,821)
X
Y
MPa (ksi) NT1 αθλητισμός ΑΣTM D 638
Δυνατότητα τράβηξης 139(20.2)
100(14.5)
X
Y
MPa (ksi) NT1 αθλητισμός ΑΣTM D 638
Δύναμη κάμψης 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Διαμετρική σταθερότητα < 0.3 X,Y χιλιοστά
(mil/inch)
μετά την έκταση etch+E2/150°C IPC-TM-650 2.4.39Α
Συντελεστής θερμικής διαστολής 11
14
46
X
Y
Z
ppm/°C -55°C έως 288°C IPC-TM-650 2.4.41
Tg > 280   °C TMA Α IPC-TM-650 2.4.24.3
Td 425   °C TGA   ΑΣTM D 3850
Θερμική αγωγιμότητα 0.71   W/M/oK 80°C ΑΣTM C518
Απορρόφηση υγρασίας 0.06   % 48 ώρες βύθιση 0.060"
θερμοκρασία δείγματος 50°C
ΑΣTM D 570
Σφιχτότητα 1.79   gm/cm3 23°C ΑΣTM D 792
Δυνατότητα της φλούδας χαλκού 1.05
(6.0)
  Α/χμ
(πλήρης)
Μετά τη συγκόλληση, πλένετε 1 ουγκιά.
Φόλιο EDC
IPC-TM-650 2.4.8
Πυροδοσία Α/Χ       UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι.



Κατασκευή και προδιαγραφές PCB
Αυτή η τετραστρώδης άκαμπτη στοιβάδα PCB του RO4003C έχει σχεδιαστεί προσεκτικά για βέλτιστες επιδόσεις σε εφαρμογές υψηλής συχνότητας.



Διάμετρος πίνακα: 65 mm x 65 mm ± 0,15 mm


Ελάχιστο ίχνος / χώρος: 7/8 mils, επιτρέποντας υψηλής πυκνότητας σχέδια.


Τελειωμένο πάχος πλάκας: 4,8 mm, παρέχοντας αντοχή για διάφορες εφαρμογές.


Επεξεργασία επιφάνειας: ENEPIG, η οποία βελτιώνει τη συγκόλληση και την αντοχή στη διάβρωση.


Η κατασκευή αυτή εξασφαλίζει ότι το RO4003C είναι καλά εξοπλισμένο για να αντιμετωπίσει τις απαιτήσεις των προηγμένων ηλεκτρονικών συστημάτων.



4 στρώματα RO4003C PCB 4.8mm Πολυστρώμα κύκλωμα με ENEPIG 0



Εφαρμογές
Το PCB υψηλής συχνότητας RO4003C είναι ιδανικό για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:



Αεροπορικές ευρυζωνικές κεραίες εμπορικών αεροπορικών εταιρειών
Συστήματα μικρογραμμής και γραμμής
Εφαρμογές χιλιοστών κυμάτων
Συστήματα ραντάρ
Συστήματα καθοδήγησης
Ψηφιακές ραδιοφωνικές κεραίες σημείο προς σημείο



Διαθεσιμότητα
Το PCB υψηλής συχνότητας RO4003C είναι διαθέσιμο παγκοσμίως και συμμορφώνεται με τα πρότυπα IPC-Class-2.Αυτό το PCB είναι μια αξιόπιστη επιλογή για τους μηχανικούς και τους κατασκευαστές που αναζητούν λύσεις υψηλής απόδοσης για τα κυκλώματα μικροκυμάτων RF και τα δίκτυα αντιστοίχισης.



4 στρώματα RO4003C PCB 4.8mm Πολυστρώμα κύκλωμα με ENEPIG 1
