Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Υλικό: | RO4350B | Αριθμός στρωμάτων: | 4-στρώμα |
---|---|---|---|
Μέγεθος PCB: | 490,6 mm x 25,2 mm = 1PCS | Μοντέλο: | 0.5MM |
Τελειωμένο βάρος Cu: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Χρυσός βύθισης |
Επισημαίνω: | Χρυσό PCB βύθισης,1.8mm PCB |

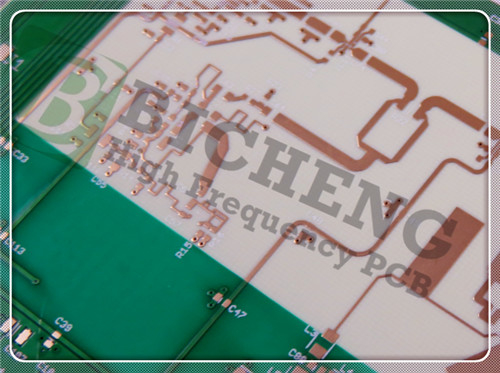

Παρουσιάζουμε το Rogers RO4350B 4-Layer Rigid PCB, σχεδιασμένο για ανώτερη λειτουργικότητα σε απαιτητικές εφαρμογές.Αυτή η υψηλής απόδοσης πλακέτα τυπωμένων κυκλωμάτων κατασκευάζεται χρησιμοποιώντας Rogers RO4350B υλικά, οι οποίες είναι γνωστές για το μοναδικό τους μείγμα υδρογονανθράκων-κεραμικών ενισχυμένων με υφασμένο γυαλί.σε συνδυασμό με την κατασκευαστική ικανότητα του ηποξυλίου/γυαλιού.
Βασικές ηλεκτρικές ιδιότητες
Τα ηλεκτρικά χαρακτηριστικά του RO4350B είναι ιδιαίτερα αξιοσημείωτα:
Δηλεκτρική σταθερά (Dk): Με τιμή 3,48 ± 0,05 στα 10 GHz, το υλικό αυτό εξασφαλίζει σταθερή απόδοση σε ευρύ φάσμα συχνοτήτων, καθιστώντας το κατάλληλο για εφαρμογές υψηλής συχνότητας.
Παράγοντας διάσπασης: Ο χαμηλός παράγοντας διάσπασης 0,0037 στα 10GHz δείχνει ελάχιστη απώλεια σήματος, η οποία είναι κρίσιμη για τη διατήρηση της ακεραιότητας του σήματος σε εφαρμογές ραδιοσυχνοτήτων και μικροκυμάτων.
Θερμική αγωγιμότητα: Σε 0,69 W/m/°K, το RO4350B παρέχει εξαιρετική θερμική διαχείριση, επιτρέποντας αποτελεσματική διάχυση θερμότητας σε κυκλώματα υψηλής ισχύος.
RO4350B Τυπική αξία | |||||
Ιδιοκτησία | RO4350B | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 3.48±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 3.66 | Z | 8 έως 40 GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | +50 | Z | ppm/°C | -50°C έως 150°C | IPC-TM-650 2.5.5.5 |
Αντίσταση όγκου | 1.2 x 1010 | MΩ.cm | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
Αντίσταση επιφάνειας | 5.7 x109 | MΩ | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
Ηλεκτρική ισχύς | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
Μοντέλο τράβηξης | 16,767(2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 αθλητισμός | ΑΣTM D 638 |
Δυνατότητα τράβηξης | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 αθλητισμός | ΑΣTM D 638 |
Δύναμη κάμψης | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
Διαμετρική σταθερότητα | < 0.5 | X,Y | χιλιοστά (mil/inch) |
μετά την έκταση etch+E2/150°C | IPC-TM-650 2.4.39Α |
Συντελεστής θερμικής διαστολής | 10 12 32 |
X Y Z |
ppm/°C | -55°C έως 288°C | IPC-TM-650 2.4.41 |
Tg | > 280 | °C TMA | Α | IPC-TM-650 2.4.24.3 | |
Td | 390 | °C TGA | ΑΣTM D 3850 | ||
Θερμική αγωγιμότητα | 0.69 | W/M/oK | 80°C | ΑΣTM C518 | |
Απορρόφηση υγρασίας | 0.06 | % | 48 ώρες βύθιση 0.060" θερμοκρασία δείγματος 50°C |
ΑΣTM D 570 | |
Σφιχτότητα | 1.86 | gm/cm3 | 23°C | ΑΣTM D 792 | |
Δυνατότητα της φλούδας χαλκού | 0.88 (5.0) |
Α/χμ (πλήρης) |
Μετά τη συγκόλληση, πλένετε 1 ουγκιά. Φόλιο EDC |
IPC-TM-650 2.4.8 | |
Πυροδοσία | (3) V-0 | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
Πλεονεκτήματα έναντι των συμβατικών υλικών
Αξιοτέλεια
Ένα από τα σημαντικότερα πλεονεκτήματα του Rogers RO4350B είναι η οικονομική του απόδοση.Αυτή η προσιτότητα επιτρέπει σημαντική εξοικονόμηση στην μεγάλης κλίμακας παραγωγή χωρίς να συμβάλλει στην ποιότητα.
Διαμετρική σταθερότητα
Ο θερμικός συντελεστής διαστολής (CTE) του υλικού RO4350B ταιριάζει πολύ με αυτόν του χαλκού.ένας κρίσιμος παράγοντας για πολυστρωτές σανίδες όπου διαφορετικά υλικά μπορούν να επεκταθούν και να συρρικνωθούν με διαφορετικούς ρυθμούς.
Αξίες CTE:
Άξονας Χ: 10 ppm/°C
Αξός Y: 12 ppm/°C
Αξός Z: 32 ppm/°C
Υψηλή θερμική σταθερότητα
Με θερμοκρασία μετάβασης του γυαλιού (Tg) που υπερβαίνει τους 280 °C (536 °F), ο RO4350B διατηρεί τη δομική ακεραιότητά του και τις ηλεκτρικές του επιδόσεις σε ένα ευρύ φάσμα θερμοκρασιών επεξεργασίας.Αυτή η υψηλή θερμική σταθερότητα είναι ιδιαίτερα ωφέλιμη σε εφαρμογές που υπόκεινται σε υψηλή θερμική πίεση.
Λεπτομερή κατασκευή PCB
Το Rogers RO4350B 4-Layer Rigid PCB διαθέτει ένα προσεκτικά σχεδιασμένο stackup που μεγιστοποιεί τις επιδόσεις:
Διαμόρφωση συσσωρευτών:
Διάταξη χαλκού 1: 35 μm
Rogers RO4350B Κέντρο: 0,762 mm (30 mil)
Διάταξη χαλκού 2: 35 μm
Προετοιμασία RO4450F: 0,102 mm (4 mil)
Διάταξη χαλκού 3: 35 μm
Rogers RO4350B Κέντρο: 0,762 mm (30 mil)
Διάταξη χαλκού 4: 35 μm
Ακριβότητα κατασκευής
Τεχνικές κατασκευής ακριβείας εξασφαλίζουν ελάχιστα ίχνη και πλάτους χώρου 4/7 mils και ελάχιστο μέγεθος τρύπας 0,3 mm.Αυτό το επίπεδο λεπτομέρειας είναι απαραίτητο για σχέδια υψηλής πυκνότητας και εξασφαλίζει την αξιοπιστία σε περίπλοκες διαταγές κυκλωμάτων.
Διασφάλιση ποιότητας και δοκιμές
Όλα τα PCB υποβάλλονται σε αυστηρές διαδικασίες διασφάλισης ποιότητας, σύμφωνα με τα πρότυπα IPC-Class-2.διασφάλιση ότι μόνο τα πλήρως λειτουργικά προϊόντα φτάνουν στον πελάτηΗ δέσμευση αυτή για την ποιότητα ελαχιστοποιεί τον κίνδυνο αποτυχιών στον τομέα και αυξάνει την ικανοποίηση των πελατών.
Τυπικές εφαρμογές
Η ευελιξία του Rogers RO4350B 4-Layer Rigid PCB το καθιστά κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:
Αντένες κυτταρικού σταθμού βάσης: Παρέχουν ισχυρή απόδοση σε συστήματα επικοινωνίας.
Ετικέτες αναγνώρισης ραδιοσυχνοτήτων: Επιτρέπει την αξιόπιστη παρακολούθηση και αναγνώριση.
Ράδαρα και αισθητήρες αυτοκινήτων: Υποστήριξη προηγμένων συστημάτων υποστήριξης του οδηγού (ADAS) και χαρακτηριστικών ασφάλειας.
ΔΕΔ για δορυφόρους άμεσης μετάδοσης: Διασφάλιση υψηλής ποιότητας λήψης και επεξεργασίας σήματος.
Συμπεράσματα
Το Rogers RO4350B 4-Layer Rigid PCB αντιπροσωπεύει μια σημαντική πρόοδο στην τεχνολογία PCB, συνδυάζοντας οικονομική απόδοση με υψηλές επιδόσεις.Εξαιρετική σταθερότητα διαστάσεων, και υψηλή θερμική αντοχή το καθιστούν ιδανική επιλογή για μια ποικιλία απαιτητικών εφαρμογών.Αυτό το PCB ξεχωρίζει ως μια αξιόπιστη λύση για τους μηχανικούς και τους σχεδιαστές που αναζητούν ποιότητα και απόδοση στα έργα τους.
