10 ml RT duroid 5880 PCB διπλό στρώμα Χαλκό γεμάτο μέσω

10 ml RT duroid 5880 PCB διπλό στρώμα Χαλκό γεμάτο μέσω

MOQ: 1pcs
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Σώμα σακούλες+Κάρτονες
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000 PCS ανά μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Υλικό:
NT1 χημικό προϊόν
Αριθμός στρωμάτων:
2-στρώμα
Μέγεθος PCB:
50 mm x 45 mm = 1PCS, +/- 0,15 mm
Μοντέλο:
00,4 mm
Τελειωμένο βάρος Cu:
Εξωτερικά στρώματα 1 ουγκιά (1,4 ml)
Τελεία επιφάνειας:
Χρυσός βύθισης
Επισημαίνω:

10 εκατ.

,

Δύο στρώματα RT duroid 5880 PCB

Περιγραφή προϊόντος

Εισαγωγή στο RT/duroid 5880
Το RT/duroid 5880 είναι ένα λαμινάτο υψηλής συχνότητας που συνδυάζει PTFE με γυάλινες μικροινές.προσφέροντας απαράμιλλη ομοιομορφία διαμετρικής σταθεράς σε διάφορα πάνελΟι τυχαία προσανατολισμένες μικροϊνές συμβάλλουν σε αυτή την ομοιομορφία, εξασφαλίζοντας συνεπή απόδοση σε ένα ευρύ φάσμα συχνοτήτων.NT1 αλυσίδα, καθιστώντας το ουσιαστικό συστατικό των σύγχρονων ηλεκτρονικών σχεδίων.



Βασικά χαρακτηριστικά
Το RT/duroid 5880 PCB χαρακτηρίζεται από αρκετά αξιοσημείωτα χαρακτηριστικά:



Δηλεκτρική σταθερά: σταθερή τιμή 2.2, με σφιχτή ανοχή 0,02 στα 10 GHz / 23°C, εξασφαλίζει αξιόπιστη διάδοση του σήματος.


Παράγοντας διάσπασης: Ένας εξαιρετικά χαμηλός παράγοντας διάσπασης 0,0009 στα 10 GHz ελαχιστοποιεί την απώλεια ενέργειας, βελτιώνοντας την αποτελεσματικότητα των κυκλωμάτων υψηλής συχνότητας.


Συντελεστής θερμοκρασίας της διηλεκτρικής σταθεράς (TCDk): Με TCDk -125 ppm/°C, το PCB διατηρεί σταθερή απόδοση σε ένα εύρος θερμοκρασιών.


Απορρόφηση υγρασίας: Ο χαμηλός ρυθμός απορρόφησης υγρασίας μόλις 0,02% καθιστά αυτό το PCB ιδανικό για περιβάλλοντα υψηλής υγρασίας, αποτρέποντας την υποβάθμιση με την πάροδο του χρόνου.


Ισοτροπικές ιδιότητες: Το PCB παρουσιάζει ισοτροπική συμπεριφορά, με συντελεστή θερμικής διαστολής (CTE) 31 ppm/°C κατά μήκος του άξονα X, 48 ppm/°C κατά μήκος του άξονα Y και 237 ppm/°C κατά μήκος του άξονα Z.



NT1 ατμοσφαιρική ακτινοβολία
Ιδιοκτησία NT1 ατμόσφαιρα NT1 ατμόσφαιρα Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 2.20
2.20±0.02 ειδικότητα.
Z Α/Χ C24/23/50
C24/23/50
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5
Η διηλεκτρική σταθερά,εΣχεδιασμός 2.2 Z Α/Χ 8GHz έως 40GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης,tanδ 0.0004
0.0009
Z Α/Χ C24/23/50
C24/23/50
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5
Θερμικός συντελεστής ε -125 Z ppm/°C -50°C έως 150°C IPC-TM-650 2.5.5.5
Αντίσταση όγκου 2 x 107 Z Μωμ cm C/96/35/90 ΑΣTM D 257
Αντίσταση επιφάνειας 3 x 107 Z Μωμ. C/96/35/90 ΑΣTM D 257
Ειδική θερμότητα 0.96(0.23) Α/Χ j/g/k
(cal/g/c)
Α/Χ Υπολογισμός
Μοντέλο τράβηξης Δοκιμή σε 23°C Δοκιμή σε θερμοκρασία 100 °C Α/Χ MPa ((kpsi) Α ΑΣTM D 638
1070(156) 450 ((65) X
860(125) 380 ((55) Y
Τελειώδης Άγχος 29(4.2) 20(2.9) X
27(3.9) 18(2.6) Y
Τελική Τάση 6 7.2 X %
4.9 5.8 Y
Συμπίεση 710(103) 500(73) X MPa ((kpsi) Α ΑΣTM D 695
710(103) 500(73) Y
940(136) 670(97) Z
Τελειώδης Άγχος 27(3.9) 22(3.2) X
29 ((5.3) 21(3.1) Y
52(7.5) 43(6.3) Z
Τελική Τάση 8.5 8.4 X %
7.7 7.8 Y
12.5 17.6 Z
Απορρόφηση υγρασίας 0.02 Α/Χ % 0.62" ((1.6mm) D48/50 ΑΣTM D 570
Θερμική αγωγιμότητα 0.2 Z W/m/k 80°C ΑΣTM C 518
Συντελεστής θερμικής διαστολής 31
48
237
X
Y
Z
ppm/°C 0-100°C IPC-TM-650 2.4.41
Td 500 Α/Χ °C TGA Α/Χ ΑΣTM D 3850
Σφιχτότητα 2.2 Α/Χ gm/cm3 Α/Χ ΑΣTM D 792
Σκουπίλα χαλκού 31.2(5.5) Α/Χ Πλ ((Ν/μμ) 1oz ((35mm) φύλλο EDC
μετά την πλωτή συγκόλληση
IPC-TM-650 2.4.8
Πυροδοσία V-0 Α/Χ Α/Χ Α/Χ UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι. Α/Χ Α/Χ Α/Χ Α/Χ



Οφέλη
Το RT/duroid 5880 PCB προσφέρει πολλά πλεονεκτήματα που ενισχύουν την ελκυστικότητά του για διάφορες εφαρμογές:



Ενιαίες ηλεκτρικές ιδιότητες: Επιτυγχάνεται σταθερή ηλεκτρική απόδοση σε ευρύ φάσμα συχνοτήτων, εξασφαλίζοντας την αξιοπιστία σε απαιτητικές εφαρμογές.


Εργασιμότητα: Το υλικό μπορεί εύκολα να κοπεί, να κοπεί και να μεταποιηθεί, επιτρέποντας ευελιξία στις διαδικασίες σχεδιασμού και κατασκευής.


Χημική αντοχή: Η αντοχή σε διαλύτες και αντιδραστήρες που χρησιμοποιούνται συνήθως στην κατασκευή PCB βελτιώνει την αντοχή και τη μακροζωία.


Ιδανικό για υγρό περιβάλλον: Ο χαμηλός ρυθμός απορρόφησης υγρασίας το καθιστά κατάλληλο για εφαρμογές σε περιβάλλοντα υψηλής υγρασίας, όπου άλλα υλικά μπορεί να αποτύχουν.


Αποδεδειγμένη αξιοπιστία: Αναγνωρισμένο ως καθιερωμένο υλικό, το RT/duroid 5880 είναι γνωστό για τη χαμηλή ηλεκτρική του απώλεια μεταξύ των ενισχυμένων υλικών PTFE.



Κατασκευή και προδιαγραφές PCB
Το RT/duroid 5880 2-layer rigid PCB κατασκευάζεται με ακρίβεια και προσοχή στις λεπτομέρειες:



Συγκέντρωση: Το PCB διαθέτει δύο στρώματα χαλκού (35 μm το καθένα) που περιλαμβάνουν έναν πυρήνα RT/duroid 5880 που μετρά 0,254 mm (10 mil).


Διάμετρος πίνακα: Οι διαστάσεις είναι 50 mm x 45 mm, με ανοχή ± 0,15 mm, διευκολύνοντας την ενσωμάτωση σε διάφορα σχέδια.


Ελάχιστο ίχνος / χώρος: Ένα ελάχιστο ίχνος και χώρος 5/4 mils επιτρέπει σχέδια υψηλής πυκνότητας χωρίς να διακυβεύεται η απόδοση.


Ελάχιστο μέγεθος τρύπας: Ένα ελάχιστο μέγεθος τρύπας 0,2 mm υποστηρίζει μια ποικιλία αποτυπωμάτων συστατικών.


Τελειωμένο πάχος: Το πάχος της τελικής σανίδας είναι 0,4 mm, με εξωτερικό βάρος χαλκού 1,4 mils.


Επιφάνεια: Εφαρμόζεται χρυσός βύθισης, εξασφαλίζοντας εξαιρετικές ηλεκτρικές επιδόσεις και προστασία από περιβαλλοντικούς παράγοντες.


Σιδεροειδή και μάσκα συγκόλλησης: Η επάνω σιδεροειδή εκτύπωση είναι λευκή, ενώ η επάνω μάσκα συγκόλλησης είναι ματ πράσινη· δεν περιλαμβάνεται κατώτερη σιδεροειδή ή μάσκα συγκόλλησης.


Διάδρομοι: Το PCB περιλαμβάνει συνολικά 42 διαδρομές, με γέμιση χαλκού σε καθορισμένες πλακέτες IC.


Δοκιμές: πριν από την αποστολή διεξάγεται αυστηρή ηλεκτρική δοκιμή 100% για να εξασφαλιστεί η λειτουργικότητα και η αξιοπιστία.



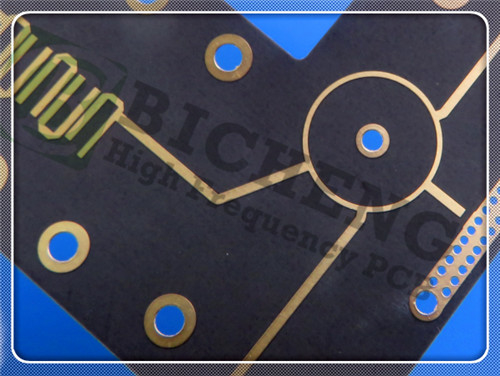

10 ml RT duroid 5880 PCB διπλό στρώμα Χαλκό γεμάτο μέσω 0



Διασφάλιση ποιότητας
Για τη διατήρηση υψηλών προτύπων, το RT/duroid 5880 PCB συμμορφώνεται με τα πρότυπα ποιότητας IPC-Class-2.Αυτή η δέσμευση για την ποιότητα εξασφαλίζει ότι οι πελάτες λαμβάνουν ένα προϊόν που πληροί αυστηρές απαιτήσεις απόδοσης.



Τυπικές εφαρμογές
Το εν λόγω PCB θεωρείται κατάλληλο για μια σειρά εφαρμογών, μεταξύ των οποίων:



Αεροπορικές ευρυζωνικές κεραίες εμπορικών αεροπορικών εταιρειών
Συστήματα μικρογραμμής και γραμμής
Εφαρμογές χιλιοστών κυμάτων
Συστήματα ραντάρ
Συστήματα καθοδήγησης
Άντενες ψηφιακού ραδιοφώνου σημείο προς σημείο



Το RT/duroid 5880 2-Layer Rigid PCB τοποθετείται ως μια υψηλής απόδοσης, αξιόπιστη λύση που έχει σχεδιαστεί για να ανταποκρίνεται στις αυστηρές απαιτήσεις των σύγχρονων ηλεκτρονικών εφαρμογών.



10 ml RT duroid 5880 PCB διπλό στρώμα Χαλκό γεμάτο μέσω 1
