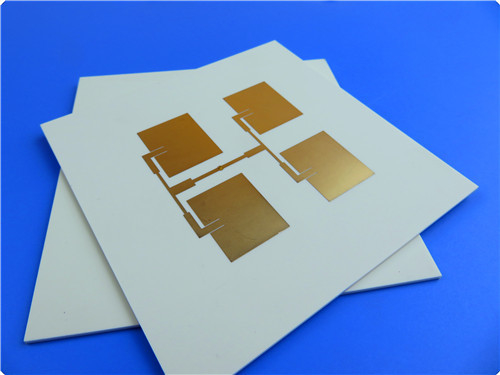

ZrO2 κεραμικό PCB DBC-ZTA 2-στρώμα 1 mm πάχος

ZrO2 κεραμικό PCB DBC-ZTA 2-στρώμα 1 mm πάχος

MOQ: 1PCS
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Vacuum bags+Cartons
Περίοδος παράδοσης: 8-9 working days
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000PCS per month
Λεπτομέρειες
PCB Material:
Cermaic AL2O3 96% 1.0mm
Layer Count:
2-layer
PCB Thickness:
1mm
Solder Mask:
No
Silkscreen:
No
Surface Finish:
Immersion gold
Επισημαίνω:

1mm Thick Ceramic PCB

,

Immersion Gold Ceramic PCB

,

AL2O3 PCB

Περιγραφή προϊόντος

Εισαγωγή
Το κεραμικό υπόστρωμα DBC-ZTA αντιπροσωπεύει σημαντική πρόοδο στην τεχνολογία κεραμικών PCB.καθιστώντας την ιδανική επιλογή για εφαρμογές μεσαίας ισχύοςΣυνδυάζοντας τις ανώτερες ιδιότητες του ζιρκόνια με οικονομικά αποδοτική κατασκευή, το DBC-ZTA κεραμικό PCB έχει σχεδιαστεί για να ανταποκρίνεται στις απαιτητικές απαιτήσεις των σύγχρονων βιομηχανιών.

Βασικά χαρακτηριστικά και πλεονεκτήματα

Βελτιωμένη αξιοπιστία και οικονομική απόδοση

Σε σύγκριση με το DBC-Al2Ο3, το κεραμικό υπόστρωμα DBC-ZTA προσφέρει μεγαλύτερη αξιοπιστία, εξασφαλίζοντας μακροχρόνια απόδοση σε δύσκολες συνθήκες.



Παρέχει σημαντικό πλεονέκτημα τιμής έναντι των επικάλυψης με χαλκό AMB, καθιστώντας την οικονομικά αποδοτική επιλογή για εφαρμογές μεσαίας ισχύος.



Ανώτερη θερμική απόδοση

Η θερμική αγωγιμότητα του κεραμικού υποστρώματος DBC-ZTA φτάνει τα 26 W/m·K στους 25 °C, εξασφαλίζοντας αποτελεσματική απώλεια θερμότητας.

Ο συντελεστής θερμικής διαστολής του (CTE) είναι 7,5 × 10−6/K στο εύρος θερμοκρασίας 40 °C - 400 °C, ελαχιστοποιώντας τη θερμική πίεση και βελτιώνοντας την αντοχή.



Υψηλή ικανότητα μεταφοράς ρεύματος

Σχεδιασμένο για να μεταφέρει μεγάλα ρεύματα, το κεραμικό υπόστρωμα DBC-ZTA είναι ιδανικό για εφαρμογές που απαιτούν υψηλή ισχύ εξόδου.

Προσαρμόσιμη σχεδίαση

Το υπόστρωμα μπορεί να προσαρμοστεί για να ανταποκρίνεται σε ειδικές απαιτήσεις, με επιλογές για διαφορετικά πυκνότητα κεραμικών, πυκνότητα στρώματος χαλκού και μεθόδους επεξεργασίας επιφάνειας.

Τεχνικές προδιαγραφές

Συγκέντρωση PCB:

Δύο στρώσεις άκαμπτων PCB

Copper_layer_1: 35 μm

ZrO2 κεραμικό: 1,0 mm

Copper_layer_2: 35 μm



ZrO2 κεραμικό PCB DBC-ZTA 2-στρώμα 1 mm πάχος 0



Λεπτομέρειες κατασκευής PCB



Διάμετροι του πίνακα

Το PCB έχει διαστάσεις 75 mm x 75 mm, με ανοχή διαστάσεων ± 0,15 mm. Αυτή η ακριβής διάμετρος εξασφαλίζει τη συμβατότητα με ένα ευρύ φάσμα εφαρμογών και περιβλήματος.



Ελάχιστο ίχνος/χώρος

Το ελάχιστο πλάτος ίχνη και η απόσταση είναι 15/17 mils, αντίστοιχα.



Ελάχιστο μέγεθος τρύπας

Το μικρότερο μέγεθος τρύπας στο PCB είναι 0,6 mm, εξασφαλίζοντας τη συμβατότητα με τα τυποποιημένα εξαρτήματα και συνδέσμους, διατηρώντας παράλληλα τη δομική ακεραιότητα.



Δάχος τελικής σανίδας

Το συνολικό πάχος του τελικού PCB είναι 1,1 mm. Αυτό το συμπαγές σχέδιο το καθιστά κατάλληλο για εφαρμογές όπου ο χώρος είναι κρίσιμος παράγοντας.



Βάρος χαλκού (εσωτερικά/εξωτερικά στρώματα)

Τόσο τα εσωτερικά όσο και τα εξωτερικά στρώματα διαθέτουν βάρος χαλκού 1 ουγκιάς (1,4 mils), παρέχοντας εξαιρετική αγωγιμότητα και ικανότητα μεταφοράς ρεύματος.



Τελεία επιφάνειας

Το PCB διαθέτει ένα χρυσαφένιο φινίρισμα επιφάνειας βύθισης, το οποίο βελτιώνει τη συγκόλληση, την αντοχή στη διάβρωση και τη συνολική αντοχή.



Ηλεκτρικές δοκιμές

Κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή, διασφαλίζοντας ότι όλα τα κυκλώματα πληρούν τις απαιτούμενες προδιαγραφές και πρότυπα απόδοσης.

Διασφάλιση ποιότητας και διαθεσιμότητα

Το κεραμικό PCB DBC-ZTA συμμορφώνεται με το πρότυπο ποιότητας IPC-Class-2, εξασφαλίζοντας υψηλή αξιοπιστία και απόδοση.και το προϊόν είναι διαθέσιμο σε όλο τον κόσμο, καθιστώντας την προσβάσιμη σε παγκόσμια έργα.

Τυπικές εφαρμογές

Το κεραμικό PCB DBC-ZTA χρησιμοποιείται ευρέως σε βιομηχανίες που απαιτούν υψηλή αξιοπιστία και απόδοση, συμπεριλαμβανομένων:



Λευκά προϊόντα:Διασφάλιση αντοχής και αποτελεσματικότητας των οικιακών συσκευών.

Ηλεκτρικά οχήματα:Υποστήριξη εφαρμογών υψηλής ισχύος σε συστήματα EV.

Φωτοβολταϊκοί μετατροπείς:Βελτίωση των επιδόσεων των συστημάτων ηλιακής ενέργειας.

Αιολικές ανεμογεννήτριες:Παροχή αξιόπιστων ενεργειακών λύσεων για ανανεώσιμες πηγές ενέργειας.

Μετατροπείς συχνοτήτων και αδιάλειπτες πηγές ρεύματος (UPS):Παρέχει σταθερή ισχύ σε κρίσιμες εφαρμογές.



ZrO2 κεραμικό PCB DBC-ZTA 2-στρώμα 1 mm πάχος 1
