Παρουσιάζουμε το υψηλής απόδοσης διπλάσιο PCB μας, προσεκτικά σχεδιασμένο για αξιοπιστία και αποτελεσματικότητα σε διάφορες εφαρμογές.αυτό το PCB προσφέρει ένα βέλτιστο μείγμα απόδοσηςΜε έμφαση στην προηγμένη τεχνολογία, αυτό το προϊόν είναι ιδανικό για ενισχυτές ισχύος σταθμού βάσης και μικρούς δέκτες κυψελών.
Υλικό Αριστεία: Rogers RO4360G2
Στον πυρήνα του PCB μας είναι το Rogers RO4360G2, ένα χαμηλής απώλειας, γυάλινο ενισχυμένο, υδρογονάνθρακες γεμάτο κεραμικά θερμοστεγμένο λαμινάτο.Το υλικό αυτό έχει σχεδιαστεί για να παρέχει εξαιρετικές επιδόσεις ενώ παράλληλα είναι επεξεργασμένο με τρόπο παρόμοιο με τα παραδοσιακά υλικά FR-4Βασικά χαρακτηριστικά τηςΤο RO4360G2 περιλαμβάνει:
- Δηλεκτρική σταθερά: 6,15 ± 0,15 στα 10 GHz, εξασφαλίζοντας ελάχιστη απώλεια σήματος.
- Συντελεστής διάσπασης: 0,0038 στα 10 GHz, επιτρέποντας εφαρμογές υψηλής συχνότητας.
- Θερμικές ιδιότητες: υψηλή Tg (> 280 °C) και θερμική αγωγιμότητα 0,75 W/mK, κατάλληλη για απαιτητικά θερμικά περιβάλλοντα.
- Περιβαλλοντική συμμόρφωση: ικανότητα διαδικασίας χωρίς μόλυβδο, προώθηση φιλικών προς το περιβάλλον πρακτικών παραγωγής.
| Ιδιοκτησία |
RO4360G2 |
Κατεύθυνση |
Μονάδες |
Υπόθεση |
Μέθοδος δοκιμής |
| Η διηλεκτρική σταθερά,εΠρόοδος |
6.15±0.15 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| 2.5 GHz/23°C |
| Παράγοντας διάσπασης,tanδ |
0.0038 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Θερμική αγωγιμότητα |
0.75 |
|
W/mK |
50°C |
ΑΣTM D-5470 |
| Αντίσταση όγκου |
4.0 X 1013 |
|
Ω.cm |
Υψηλό T |
IPC-TM-650 2.5.17.1 |
| Αντίσταση επιφάνειας |
9.0 X 1012 |
|
Ω |
Υψηλό T |
IPC-TM-650 2.5.17.1 |
| Ηλεκτρική ισχύς |
784 |
Z |
V/mil |
|
IPC-TM-650 2.5.6.2 |
| Δυνατότητα τράβηξης |
131 (19) 97 ((14) |
Χ Y |
MPa (kpsi) |
40 ώρες 50%RH/23 |
ΑΣTM D638 |
| Δύναμη κάμψης |
213(31) 145(21) |
Χ Y |
Mpa (kpsi) |
40 ώρες 50%RH/23 |
IPC-TM-650, 2.4.4 |
| Συντελεστής θερμικής διαστολής |
13 14 28 |
X Y Z |
ppm/°C |
-50 °C έως 288 °C μετά από επαναλαμβανόμενο κύκλο θέρμανσης |
IPC-TM-650, 2.1.41 |
| Tg |
> 280 |
|
°C TMA |
|
IPC-TM-650 2.4.24.3 |
| Td |
407 |
|
°C |
|
ASTM D3850 με χρήση TGA |
| Τ288 |
> 30 |
Z |
ελάχιστο |
30 λεπτά / 125°C Προψητό |
IPC-TM-650 2.2.24.1 |
| Μειωμένη απορρόφηση |
0.08 |
|
% |
50 °C/48 ώρες |
IPC-TM-650 2.6.2.1 ASTM D570 |
| Θερμικός συντελεστής του er |
-131 @10 GHz |
Z |
ppm/°C |
-50 °C έως 150 °C |
IPC-TM-650, 2.5.5.5 |
| Σφιχτότητα |
2.16 |
|
gm/cm3 |
NT1 αθλητισμός |
ΑΣTM D792 |
| Δυνατότητα της φλούδας χαλκού |
5.2 (0.91) |
|
pi (N/mm) |
Όρος Β |
IPC-TM-650 2.4.8 |
| Πυροδοσία |
V-0 |
|
|
|
UL 94 Αρχείο QMTS2. E102765 |

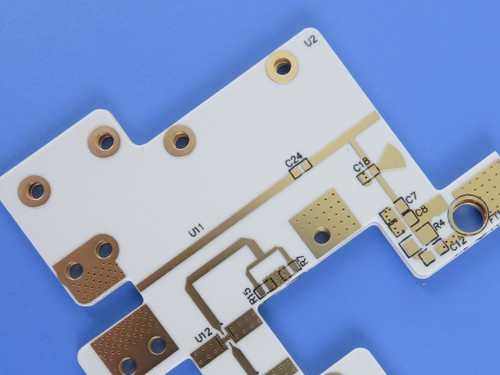

Τεχνικές προδιαγραφές
Αυτό το διπλάσιο PCB διαθέτει:
- Διαστάσεις: 76,32 mm x 67,51 mm, βελτιστοποιημένες για μικρές εφαρμογές.
- Αριθμός στρωμάτων: 2 στρώματα, εξισορρόπηση της πολυπλοκότητας με την αποτελεσματικότητα.
- Ελάχιστο ίχνος / χώρος: 4/6 mils, προσαρμόζοντας τις σύγχρονες απαιτήσεις σχεδιασμού.
- Τελειωμένο πάχος πλάκας: 0,3 mm, εξασφαλίζοντας ένα λεπτό προφίλ.
- Βάρος χαλκού: 1 ουγκιά (1,4 ml) στα εξωτερικά στρώματα, παρέχοντας αξιόπιστη αγωγιμότητα.
- Επιφανειακό φινίρισμα: Χρυσός βύθισης χωρίς ηλεκτρισμό σε νικέλιο (ENIG), βελτιώνοντας τη συγκόλληση και την αντοχή στη διάβρωση.
Διασφάλιση ποιότητας
Κάθε PCB υποβάλλεται σε αυστηρή ηλεκτρική δοκιμή 100% πριν από την αποστολή, διασφαλίζοντας ότι κάθε μονάδα πληροί τα υψηλά πρότυπα ποιότητας και εκτελεί αξιόπιστα στην προβλεπόμενη εφαρμογή.
Ορισμένα από τα πλεονεκτήματα του RO4360G2 PCB
Ευελιξία σχεδιασμού
Οι δυνατότητες σχεδιασμού που προσφέρουν τα PCB μας επιτρέπουν στους μηχανικούς να δημιουργήσουν συμπαγές, αποτελεσματική διάταξη χωρίς να συμβιβαστούν οι επιδόσεις.Μαζί με ένα χαμηλό προφίλ, το καθιστά κατάλληλο για διάφορες εφαρμογές.
Αξιόπιστη και Δυνατή
Με μια ανθεκτική κατασκευή που περιλαμβάνει επιχρισμένες τρύπες και μια ανθεκτική επιφάνεια, αυτό το PCB έχει σχεδιαστεί για μακροζωία.Η χρήση υλικών RO4360G2 βελτιώνει την ακαμψία και τη θερμική απόδοση της σανίδας, καθιστώντας την εξαιρετική επιλογή για εφαρμογές υψηλής ισχύος.
Εταιρική συμβατότητα συναρμολόγησης
Το εν λόγω PCB είναι συμβατό με αυτοματοποιημένες διαδικασίες συναρμολόγησης, μειώνοντας τον χρόνο και το κόστος κατασκευής.Η αποτελεσματικότητα αυτή είναι ζωτικής σημασίας για τις επιχειρήσεις που επιθυμούν να εξορθολογίσουν την παραγωγή διατηρώντας παράλληλα υψηλή ποιότητα.
Φιλικό προς το περιβάλλον
Η συμβατότητα της διαδικασίας χωρίς μόλυβδο αυτού του PCB ευθυγραμμίζεται με τις παγκόσμιες προσπάθειες βιωσιμότητας, καθιστώντας το μια περιβαλλοντικά υπεύθυνη επιλογή για τους κατασκευαστές.
Τυπικές εφαρμογές
Αυτό το διπλάσιο PCB είναι κατάλληλο για ένα ευρύ φάσμα εφαρμογών, ιδίως στους τομείς των τηλεπικοινωνιών και της βιομηχανίας:
- Ενισχυτές ισχύος σταθμού βάσης: Η υψηλής συχνότητας απόδοση και η αξιοπιστία αυτού του PCB το καθιστούν ιδανικό για ενισχυτές ισχύος που χρησιμοποιούνται σε σταθμούς βάσης.
- Μικροκυτταρικοί δέκτες: Το συμπαγές μέγεθος και οι εξαιρετικές δυνατότητες θερμικής διαχείρισης είναι ιδανικές για εφαρμογές μικροκυτταρικών δέκτων, υποστηρίζοντας την αυξανόμενη ζήτηση για κινητή σύνδεση.
Συμπεράσματα
Αυτό το πρόσφατα προμηθευμένο διπλάσιο PCB, κατασκευασμένο με το Rogers RO4360G2, αντιπροσωπεύει μια σημαντική πρόοδο στην τεχνολογία PCB.διακρίνεται στο ανταγωνιστικό τοπίο των ηλεκτρονικών εξαρτημάτωνΓια ερωτήσεις ή περαιτέρω πληροφορίες, μπορείτε να μας απευθυνθείτε μέσω του δικτυακού τόπου της εταιρείας.Παρακαλούμε να αισθάνεστε ελεύθεροι να επικοινωνήσετε μαζί μας. Είμαστε εδώ για να σας βοηθήσουμε στο επόμενο έργο σας.!
