Υλικό: | Τακονικό TLX-8 Core - 0,508 mm (20mil) | Αριθμός στρωμάτων: | 2-στρώμα |
---|---|---|---|
Μέγεθος PCB: | 190 mm x 150 mm = 39Types = 39PCS, +/- 0,15 mm | Μοντέλο: | 0,6 χλστ |
Τελεία επιφάνειας: | Χωρίς ηλεκτρικό νικέλιο | Μάσκα συγκόλλησης: | - Όχι, όχι. |
Επισημαίνω: | Double-sided PCB,0.6mm PCB,20mil PCB |

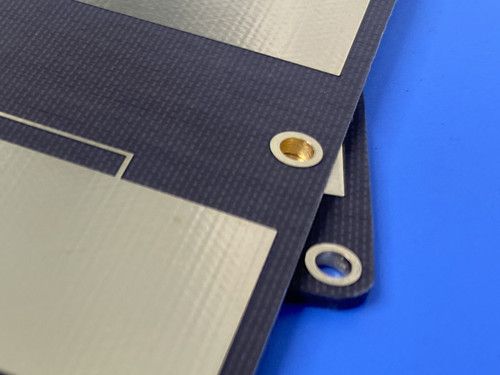

Είμαστε ενθουσιασμένοι που παρουσιάζουμε το νέο μας 2-στρωτό PCB, κατασκευασμένο από Taconic TLX-8. Αυτή η προηγμένη πλακέτα τυπωμένου κυκλώματος έχει σχεδιαστεί για να ανταποκρίνεται στις αυστηρές απαιτήσεις των εφαρμογών υψηλής απόδοσης RF.Σε αυτό το άρθρο, θα εξερευνήσουμε τις κατασκευαστικές λεπτομέρειες, τις ιδιότητες του υλικού, τα χαρακτηριστικά και τις εφαρμογές αυτού του εξαιρετικού προϊόντος.
Λεπτομέρειες κατασκευής PCB
Το διπλά PCB μας διαθέτει τις ακόλουθες προδιαγραφές:
- Βασικό υλικό: TLX-8, ένα υψηλής απόδοσης πλαστικό υαλοπλαστικό PTFE ιδανικό για εφαρμογές RF.
- Αριθμός στρωμάτων: 2 στρώματα, παρέχοντας μια βέλτιστη ισορροπία μεγέθους και απόδοσης.
- Μέγεθος πλάκας: 190 mm x 150 mm με ανοχή +/- 0,15 mm, επιτρέποντας ακριβή κατασκευή και ενσωμάτωση.
- Ελάχιστο ίχνος / χώρος: 4/5 mils, που φιλοξενεί πυκνές διαταγές κυκλωμάτων κρίσιμες για τα σύγχρονα ηλεκτρονικά.
- Ελάχιστο μέγεθος τρύπας: 0,25 mm, το οποίο υποστηρίζει την ενσωμάτωση μικρών εξαρτημάτων.
- Τελειωμένο πάχος πλάκας: 0,6 mm, εξασφαλίζοντας ελαφρύ προφίλ.
- Τελειωμένο βάρος χαλκού: 1 ουγκιά (1,4 mils) στα εξωτερικά στρώματα, παρέχοντας ισχυρή σύνδεση.
- Μέσω πάχους επικάλυψης: 20 μm, βελτιώνοντας την αξιοπιστία και τις επιδόσεις.
- Επιφανειακό φινίρισμα: Ηλεκτρικό Νικέλιο Ηλεκτρικό Παλάντιο και Χρυσός Εμβάθμισης (ENEPIG), εξασφαλίζοντας εξαιρετική συγκόλληση και αντοχή στη διάβρωση.
- Σιδεροειδή και μασκέ συγκόλλησης: Δεν εφαρμόζονται, επιτρέποντας τη μέγιστη ευελιξία σχεδιασμού.
- Ηλεκτρικές δοκιμές: Όλες οι σανίδες υποβάλλονται σε 100% ηλεκτρικές δοκιμές πριν από την αποστολή για να εξασφαλιστεί η αξιοπιστία.
Συγκέντρωση PCB
Η συσσώρευση του διπλάσματος PCB μας αποτελείται από:
- Τάξη χαλκού 1: 35 μm
- Τακονικό TLX-8 πυρήνας: 0,508 mm (20 mil)
- Τάξη χαλκού 2: 35 μm
Αυτή η διαμόρφωση βελτιστοποιεί την ηλεκτρική απόδοση, καθιστώντας την κατάλληλη για εφαρμογές υψηλής συχνότητας.
Υλικές γνώσεις: Τακονικό TLX-8
Επισκόπηση του TLX-8
Η Taconic TLX-8 είναι ένα στρωμένο υαλοπλαστικό από PTFE γνωστό για την αξιοπιστία του σε ένα ευρύ φάσμα εφαρμογών RF.Η ευελιξία του οφείλεται στη διαθεσιμότητα διαφόρων πάχους και επιλογών επένδυσης χαλκούΤα βασικά χαρακτηριστικά περιλαμβάνουν:
- Αντίσταση στην έλξη: ιδανική για εφαρμογές που υπόκεινται σε υψηλά επίπεδα δονήσεων, όπως οι διαστημικές εκτοξεύσεις.
- Έκθεση σε υψηλές θερμοκρασίες: Κατάλληλο για χρήση σε μονάδες κινητήρα.
- Αντίσταση στις ακτινοβολίες: αποτελεσματική για στοιχεία που χρησιμοποιούνται σε εφαρμογές στο διάστημα.
- Ανθεκτικότητα σε ακραίες συνθήκες περιβάλλοντος: έχει σχεδιαστεί για να αντέχει στις συνθήκες στη θάλασσα και κατά τη διάρκεια της πτήσης.
Οφέλη του TLX-8
1Εξαιρετικές τιμές PIM: Επιτυγχάνουμε επίπεδα χαμηλότερα από -160 dBc, απαραίτητα για την απόδοση RF.
2Μηχανολογικές και θερμικές ιδιότητες: Σκληρά χαρακτηριστικά που αντέχουν σε ακραίες συνθήκες.
3. Χαμηλή και σταθερή Dk: εξασφαλίζει ελάχιστη απώλεια σήματος, κρίσιμη για εφαρμογές RF.
4Διαμετρικά σταθερό: Διατηρεί τη δομική ακεραιότητα με την πάροδο του χρόνου.
5. Χαμηλή απορρόφηση υγρασίας: Προστατεύει από περιβαλλοντικούς παράγοντες.
Τυπικές εφαρμογές
Το διπλά PCB μας είναι ιδανικό για διάφορες εφαρμογές, συμπεριλαμβανομένων:
- Σύστηματα ραντάρ: απαραίτητα για ακριβή εντοπισμό και ανίχνευση.
- Κινητές επικοινωνίες: Υποστήριξη των προηγμένων τεχνολογιών τηλεπικοινωνιών.
- Εξοπλισμός δοκιμής μικροκυμάτων: ιδανικό για τη δοκιμή συστατικών ραδιοσυχνοτήτων.
- συσκευές μετάδοσης μικροκυμάτων: διευκόλυνση της αποτελεσματικής μετάδοσης σήματος.
- Συνδετήρες, διαχωριστές και ενισχυτές: Βασικά συστατικά στη διαχείριση του σήματος ραδιοσυχνοτήτων.
Ιδανική για εφαρμογές υψηλής συχνότητας.
Συμπεράσματα
Συμπερασματικά, το πρόσφατα παραγόμενο διπλάσιο PCB που κατασκευάστηκε από το Taconic TLX-8 με επιφανειακό φινίρισμα ENEPIG παρουσιάζει την κορυφή της τεχνολογίας PCB.ανθεκτική κατασκευή, και προσαρμοστικότητα σε απαιτητικές εφαρμογές, το PCB αυτό έχει σχεδιαστεί για να καλύπτει τις ανάγκες διαφόρων βιομηχανιών, από τις τηλεπικοινωνίες μέχρι την αεροδιαστημική βιομηχανία.
Επιλέγοντας το PCB μας, επιλέγετε την αξιοπιστία, την απόδοση και την καινοτομία.
Για ερωτήσεις ή για παραγγελία, επικοινωνήστε με την ομάδα πωλήσεων μας σήμερα!
