Υλικό: | Τακονικό TLX-9 Core - 0,787 mm (31mil) | Αριθμός στρωμάτων: | 2-στρώμα |
---|---|---|---|
Μέγεθος PCB: | 78 mm x 39 mm = 1PCS, +/- 0,15 mm | Μοντέλο: | 00,9 mm |
Τελεία επιφάνειας: | Χρυσός βύθισης | Μάσκα συγκόλλησης: | - Όχι, όχι. |
Επισημαίνω: | Πίνακες κυκλωμάτων από χρυσό βύθισης 31 χιλ.,Πίνακες κυκλωμάτων χρυσού βύθισης TLX-9,31 Mil RF PCB board |

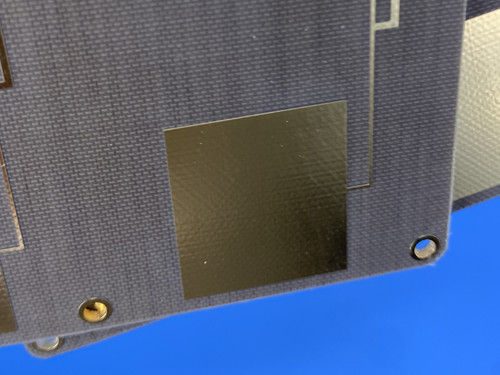

Παρουσιάζουμε το πρόσφατα προμηθευμένο διπλάσιο PCB από το TLX-9, ένα σύνθετο υλικό υψηλών επιδόσεων που έχει σχεδιαστεί για εξαιρετική αξιοπιστία σε διάφορες εφαρμογές.Αυτή η συμπαγή σανίδα έχει σχεδιαστεί για να ανταποκρίνεται στις αυστηρές απαιτήσεις των σύγχρονων ηλεκτρονικών συσκευών, ιδιαίτερα στις εφαρμογές ραδιοσυχνοτήτων και μικροκυμάτων.
Λεπτομέρειες κατασκευής PCB
Το διπλά PCB μας είναι σχολαστικά σχεδιασμένο με τις ακόλουθες βασικές προδιαγραφές:
- Βασικό υλικό: TLX9, σύνθετο υλικό από PTFE και υφασμένα γυάλινα στρώματα γνωστό για τις εξαιρετικές ηλεκτρικές και μηχανικές του ιδιότητες.
- Αριθμός στρωμάτων: 2 στρώματα, τα οποία διευκολύνουν τη σύγκλιση των σχεδίων, διατηρώντας παράλληλα υψηλές επιδόσεις.
- Μέγεθος πλάκας: 78 mm x 39 mm, με ανοχή +/- 0,15 mm, εξασφαλίζοντας υψηλή ακρίβεια στην κατασκευή.
- Ελάχιστο ίχνος / χώρος: 4/7 mils, επιτρέποντας περίπλοκες διαταγές κυκλωμάτων.
- Ελάχιστο μέγεθος τρύπας: 0,25 mm, κατάλληλο για την ενσωμάτωση μικρότερων εξαρτημάτων.
- Τελειωμένο πάχος πλάκας: 0,9 mm, παρέχοντας ανθεκτικότητα χωρίς να διακυβεύεται το βάρος.
- Τελειωμένο βάρος χαλκού: 1 ουγκιά (1,4 χιλιοστά) στα εξωτερικά στρώματα, εξασφαλίζοντας ισχυρές ηλεκτρικές συνδέσεις.
- Διά μέσου πάχους επιφάνειας: 20 μm, γεγονός που συμβάλλει στη συνολική αξιοπιστία του PCB.
- Επιφανειακό φινίρισμα: Χρυσή βύθιση, προσφέροντας εξαιρετική συγκόλληση και αντοχή στην οξείδωση.
- Μεταξιδιωτικό: λευκό στο πάνω μέρος για εύκολη αναγνώριση των εξαρτημάτων· χωρίς μεταξιδιωτικό στο κάτω μέρος.
- Μάσκα συγκόλλησης: Καμία από τις δύο πλευρές, διευκολύνοντας την εύκολη επιθεώρηση και συναρμολόγηση.
- Ηλεκτρικές δοκιμές: Κάθε πλακέτα υποβάλλεται σε 100% ηλεκτρικές δοκιμές πριν από την αποστολή, εξασφαλίζοντας την υψηλότερη αξιοπιστία.
Διαμόρφωση στοιβακτηρίου
Η στοίβα αυτού του PCB αποτελείται από
- Τάξη χαλκού 1: 35 μm
- TLX-9 πυρήνας: 0,787 mm (31 mil)
- Τάξη χαλκού 2: 35 μm
Αυτή η διαμόρφωση ενισχύει την ακεραιότητα του σήματος και ελαχιστοποιεί τις απώλειες, καθιστώντας την κατάλληλη για εφαρμογές υψηλής συχνότητας.
Τα οφέλη του TLX-9
Το TLX-9 είναι ένα ευέλικτο υλικό που προσφέρει πολλά πλεονεκτήματα, ιδιαίτερα σε εφαρμογές ραδιοσυχνοτήτων και μικροκυμάτων.
- Χαμηλή διηλεκτρική σταθερά: με διηλεκτρική σταθερά 2.5, το TLX-9 εξασφαλίζει ελάχιστη απώλεια σήματος, καθιστώντας το ιδανικό για κυκλώματα υψηλής συχνότητας.
- Χαμηλός παράγοντας διάσπασης: 0.0019, ο συντελεστής διάσπασης συμβάλλει στη βελτίωση της ενεργειακής απόδοσης.
- Υψηλή διηλεκτρική διάσπαση: Το TLX-9 μπορεί να αντέξει τάσεις άνω των 60 kV, εξασφαλίζοντας αντοχή σε απαιτητικά περιβάλλοντα.
- Υψηλότερη αντοχή στην υγρασία: Με απορρόφηση υγρασίας κάτω του 0,02%, το TLX-9 διατηρεί ακεραιότητα κατά τη διάρκεια διαφόρων διαδικασιών κατασκευής.
- Ελεγχόμενος συντελεστής θερμικής διαστολής (CTE):** Ο συντελεστής θερμικής διαστολής του υλικού ελέγχεται αυστηρά, μειώνοντας τα προβλήματα θερμικής διαστολής και διατηρώντας τη σταθερότητα των διαστάσεων.
Εφαρμογές
Το διεπίπεδο PCB μας είναι εξαιρετικά κατάλληλο για διάφορες εφαρμογές, συμπεριλαμβανομένων:
- Αυξητές χαμηλού θορύβου (LNA): Ιδανικοί για τη βελτίωση της ποιότητας του σήματος στις επικοινωνίες ραδιοσυχνοτήτων.
- Μονάδες χαμηλού θορύβου (LNB) και μετατροπείς χαμηλού θορύβου (LNC): απαραίτητα για τις δορυφορικές επικοινωνίες.
- Υπηρεσίες Προσωπικών Επικοινωνιών (PCS): Ιδανικές για κεραίες μεγάλου μεγέθους.
- Αυξητές υψηλής ισχύος: σχεδιασμένα για ισχυρή διαχείριση ισχύος.
- Παθητικά εξαρτήματα: Υποστήριξη μιας σειράς λειτουργιών RF.
Διασφάλιση ποιότητας
Το PCB μας συμμορφώνεται με το πρότυπο ποιότητας IPC-Class-2, εξασφαλίζοντας υψηλή αξιοπιστία στην απόδοση.Ο συνδυασμός αυστηρών διαδικασιών παραγωγής και ολοκληρωμένων δοκιμών εγγυάται ότι κάθε μονάδα πληροί ή υπερβαίνει τις προσδοκίες της βιομηχανίας.
Συμπεράσματα
Συμπερασματικά, η πρόσφατα παραδοθείσα διεπίπεδη PCB με TLX-9 αντιπροσωπεύει ένα σημαντικό άλμα στην τεχνολογία PCB.το εν λόγω PCB έχει σχεδιαστεί για να καλύπτει τις ανάγκες προηγμένων ηλεκτρονικών εφαρμογών.
Επιλέγοντας το TLX-9 PCB μας, επενδύετε στην αξιοπιστία, την απόδοση και την καινοτομία.Δεσμευόμαστε να υποστηρίξουμε τα έργα σας με προϊόντα υψηλής ποιότητας που οδηγούν στην επιτυχία στην ανταγωνιστική αγορά ηλεκτρονικών.
Για ερωτήσεις ή για παραγγελία, επικοινωνήστε με την ομάδα πωλήσεων μας σήμερα!
