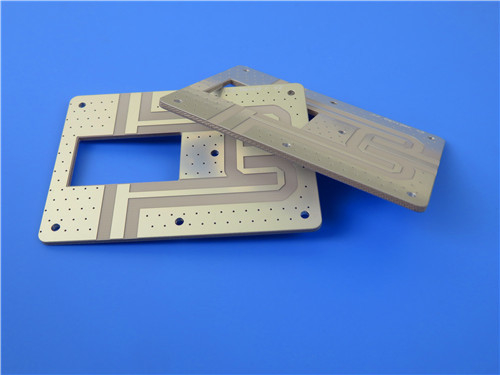

RF-10 PCB διπλής όψης 60mil 1.524mm Immersion Tin Τελειωμένο

RF-10 PCB διπλής όψης 60mil 1.524mm Immersion Tin Τελειωμένο

MOQ: 1PCS
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Σώμα σακούλες+Κάρτονες
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000 PCS ανά μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Υλικό PCB:
RF-10 Κέντρο - 60mil (1.524mm)
Αριθμός στρωμάτων:
2-στρώμα
Μέγεθος PCB:
64 mm x 45,7 mm = 1PCS, +/- 0,15 mm
Μοντέλο:
1.524 mm
Βάρος χαλκού:
1 ουγκιά (1,4 ml) εσωτερικά/εξωτερικά στρώματα
Τελεία επιφάνειας:
Κασσίτερος βύθισης
Μάσκα συγκόλλησης:
- Όχι, όχι.
Σιδερένιο:
- Όχι, όχι.
Επισημαίνω:

RF-10 Τελειωμένο PCB με βύθισμα από κασσίτερο

,

1.524mm Πυροβολιστικό Τήνιο Τελειωμένο PCB

,

60mil Immersion Tin Τελειωμένο PCB

Περιγραφή προϊόντος

Καθώς η ζήτηση για προηγμένες ηλεκτρονικές λύσεις αυξάνεται, η ανάγκη για υψηλής ποιότητας πλακέτες εκτυπωμένων κυκλωμάτων (PCB) δεν ήταν ποτέ πιο κρίσιμη.κατασκευασμένο με υλικό RF-10, προσφέρει εξαιρετικές επιδόσεις προσαρμοσμένες για μια ποικιλία εφαρμογών, ιδιαίτερα στον τομέα των ραδιοφωνικών συχνοτήτων.



1Τεχνικές προδιαγραφές



Κατασκευή PCB

- Βασικό υλικό: RF-10, ένα σύνθετο από κεραμικό PTFE και υφαντική ίνα.


- Διάμετροι του πίνακα: 64 mm x 45,7 mm (± 0,15 mm), παρέχοντας ένα συμπαγές συντελεστή μορφής.


- Τελειωμένο πάχος πλάκας: 1,6 mm, εξασφαλίζοντας αντοχή και αντοχή.


- Τελειωμένο βάρος χαλκού: 1 ουγκιά (1,4 χιλιοστά) για τα εξωτερικά στρώματα, υποστηρίζοντας την αποτελεσματική μετάδοση σήματος.


- Ελάχιστο ίχνος / χώρος: 4/6 mils, επιτρέποντας σχέδια υψηλής πυκνότητας.


- Ελάχιστο μέγεθος τρύπας: 0,4 mm, χωριστή για διάφορα εξαρτήματα.


- Δίχτυο πάχους: 20 μm, εξασφαλίζοντας αξιόπιστες συνδέσεις.


- Επιφανειακή επιφάνεια: κασσίτερος βύθισης, με εξαιρετική συγκόλληση και αντοχή στη διάβρωση.


- Ηλεκτρικές δοκιμές: Κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή για να εξασφαλιστεί η αξιοπιστία.



Συγκέντρωση PCB

- Διάταξη χαλκού 1: 35μm (1oz)
- RF-10 Core: 60mil (1.524mm), παρέχοντας εξαιρετικές διηλεκτρικές ιδιότητες.
- Διάταξη χαλκού 2: 35μm (1oz)



Ιδιοκτησία Μέθοδος δοκιμής Μονάδα Αξία Μονάδα Αξία
Dk @ 10 GHz IPC-650 2.5.5.5.1 Mod.   10.2 ± 0.3   10.2 ± 0.3
Df @ 10 GHz IPC-650 2.5.5.5.1 Mod.   0.0025   0.0025
TcK† (-55 έως 150 °C) IPC-650 2.5.5.6 ppm/°C -370 ppm/°C -370
Απορρόφηση υγρασίας IPC-650 2.6.2.1 % 0.08 % 0.08
Δυνατότητα απολέπισης (1 ουγγ. RT χαλκό) IPC-650 2.4.8 (φωτισμός) Λιβρά/μέσα 10 Α/χμ 1.7
Αντίσταση όγκου IPC-650 2.5.17.1 Mohm/cm 6.0 x 107 Mohm/cm 6.0 x 107
Αντίσταση επιφάνειας IPC-650 2.5.17.1 Μωμ. 1.0 x 108 Μωμ. 1.0 x 108
Δυνατότητα κάμψης (MD) IPC - 650 - 2.4.4 σπι 14,000 Επικαιροποίηση 96.53
Δυνατότητα κάμψης (CD) IPC - 650 - 2.4.4 σπι 10,000 Επικαιροποίηση 68.95
Δυνατότητα τράβηξης (MD) IPC - 650 - 2.4.19 σπι 8,900 Επικαιροποίηση 62.57
Δυνατότητα τράβηξης (CD) IPC - 650 - 2.4.19 σπι 5,300 Επικαιροποίηση 37.26
Διαμετρική σταθερότητα IPC-650 2.4.39 (Μετά την χαραγή) % (25 εκατ. -Ούτε ένα.0032 % (25 ml-CD) -Ούτε ένα.0239
Διαμετρική σταθερότητα IPC-650 2.4.39 (Μετά το ψητό) % (25 εκατ. -Ούτε ένα.0215 % (25 ml-CD) -Ούτε ένα.0529
Διαμετρική σταθερότητα IPC-650 2.4.39 (Μετά το στρες) % (25 εκατ. -Ούτε ένα.0301 % (25 ml-CD) -Ούτε ένα.0653
Διαμετρική σταθερότητα IPC-650 2.4.39 (Μετά την χαραγή) % (60 mil-MD) -Ούτε ένα.0027 % (60 mil-CD) -Ούτε ένα.0142
Διαμετρική σταθερότητα IPC-650 2.4.39 (Μετά το ψητό) % (60 mil-MD) -Ούτε ένα.1500 % (60 mil-CD) -Ούτε ένα.0326
Διαμετρική σταθερότητα IPC-650 2.4.39 (Μετά το στρες) % (60 mil-MD) -Ούτε ένα.0167 % (60 mil-CD) -Ούτε ένα.0377
Πληθυσμός (ειδική βαρύτητα) IPC-650-2.3.5 g/cm3 2.77 g/cm3 2.77
Ειδική θερμότητα IPC-650-2.4.50 J/g°C 0.9 J/g°C 0.9
Θερμική αγωγιμότητα (μη καλυμμένη) IPC-650-2.4.50 W/M*K 0.85 W/M*K 0.85
CTE (άξονας X - Y) (50 έως 150 °C) IPC-650 2.4.41 ppm/°C 16-20 ppm/°C 16-20
CTE (άξονας Z) (50 έως 150 °C) IPC-650 2.4.41 ppm/°C 25 ppm/°C 25
Αξιολόγηση εύφλεκτης ικανότητας Εσωτερικό   V-0   V-0



2. Πλεονεκτήματα του υλικού RF-10



Υψηλή διηλεκτρική σταθερά

Με διηλεκτρική σταθερά 10,2 ± 0,3 στα 10GHz, το RF-10 επιτρέπει σημαντική μείωση του μεγέθους των κυκλωμάτων RF.



Χαμηλός συντελεστής διάσπασης

Η RF-10 διαθέτει συντελεστή διάσπασης 0,0025 στα 10GHz, ελαχιστοποιώντας την απώλεια ενέργειας και βελτιώνοντας τη συνολική απόδοση του κυκλώματος.Αυτό το χαρακτηριστικό είναι ζωτικής σημασίας για εφαρμογές υψηλής συχνότητας όπου η ακεραιότητα του σήματος είναι πρωταρχικής σημασίας.



Εξαιρετική σταθερότητα διαστάσεων

Η λεπτή ενσωματωμένη ενίσχυση από ίνες γυαλιού παρέχει βελτιωμένη ακαμψία και σταθερότητα διαστάσεων,διασφάλιση ότι το PCB μπορεί να αντέξει τις πιέσεις της κατασκευής και της λειτουργίας χωρίς να διακυβεύεται η απόδοση.



Υψηλή θερμική αγωγιμότητα

Με θερμική αγωγιμότητα 0,85 W/mk, το RF-10 διαχειρίζεται αποτελεσματικά τη θερμότητα, καθιστώντας το κατάλληλο για εφαρμογές υψηλής ισχύος όπου η θερμική διαχείριση είναι απαραίτητη.



Αξιολόγηση εύφλεκτης ικανότητας

Το υλικό έχει βαθμολογία V-0 για την εύφλεκτοτητα, προσθέτοντας ένα επιπλέον στρώμα ασφάλειας για εφαρμογές σε ευαίσθητα περιβάλλοντα.



RF-10 PCB διπλής όψης 60mil 1.524mm Immersion Tin Τελειωμένο 0



3Εφαρμογές

- Αντενές μικροστριπ Patch: ιδανικές για συστήματα ασύρματης επικοινωνίας.


- Αντένες GPS: εξασφαλίζουν ακριβή θέση και πλοήγηση.


- Παθητικά εξαρτήματα: όπως φίλτρα, συνδετήρες και διαχωριστές ισχύος, απαραίτητα για την επεξεργασία σήματος.


- Συστήματα αποφυγής συγκρούσεων αεροσκαφών: βελτίωση της ασφάλειας στην αεροπορία.


- Συστατικά δορυφόρων: Υποστήριξη αξιόπιστης επικοινωνίας σε εφαρμογές διαστήματος.



4. Διασφάλιση ποιότητας και συμμόρφωση

Όλα τα PCB μας κατασκευάζονται σύμφωνα με τα πρότυπα IPC-Class-2, εξασφαλίζοντας υψηλή ποιότητα και αξιοπιστία.διασφάλιση της λειτουργίας κάθε επιτροπής όπως προβλέπεται.



5. Παγκόσμια Διαθεσιμότητα

Είμαστε υπερήφανοι που προσφέρουμε τα 2 στρώματα άκαμπτα PCB παγκοσμίως, επιτρέποντας στους πελάτες από διάφορους τομείς να έχουν πρόσβαση σε αυτή την τεχνολογία.Η δέσμευσή μας για την ποιότητα και την ικανοποίηση των πελατών εξασφαλίζει ότι θα λάβετε ένα προϊόν που πληροί τις ακριβείς προδιαγραφές σας.



Συμπεράσματα

Συνοπτικά, η πρόσφατη παράδοση των 2 στρωμάτων άκαμπτων PCB με υλικό RF-10 αντιπροσωπεύει μια σημαντική πρόοδο στην τεχνολογία PCB.και καταλληλότητα για ένα ευρύ φάσμα εφαρμογών, αυτό το PCB είναι έτοιμο να ανταποκριθεί στις απαιτήσεις του σημερινού ηλεκτρονικού τοπίου.



Επικοινωνήστε μαζί μας σήμερα για να μάθετε περισσότερα για τα PCB μας ή να κάνετε μια παραγγελία!
