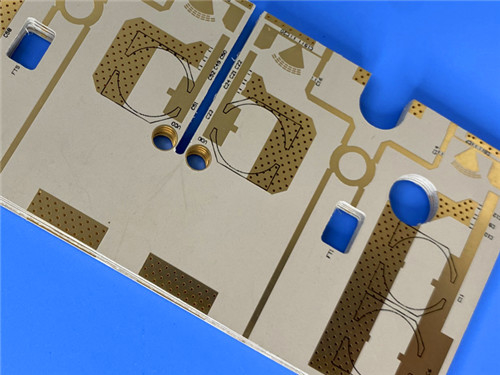

Διπλό πλευρικό PCB RT Duroid 6035HTC 60mil Λευκό Μεταξοειδές Βυθισμένο Ασημένιο

Διπλό πλευρικό PCB RT Duroid 6035HTC 60mil Λευκό Μεταξοειδές Βυθισμένο Ασημένιο

MOQ: 1PCS
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Σώμα σακούλες+Κάρτονες
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000 PCS ανά μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Υλικό PCB:
NT1 χημικό προϊόν
Αριθμός στρωμάτων:
2-στρώμα
Μέγεθος PCB:
43 mm x 107 mm = 1PCS, +/- 0,15 mm
Μοντέλο:
1.6mm
Βάρος χαλκού:
1 ουγκιά (1,4 ml) εσωτερικά/εξωτερικά στρώματα
Τελεία επιφάνειας:
Ασημένιο βύθισης
Μάσκα συγκόλλησης:
- Όχι, όχι.
Σιδερένιο:
λευκό
Επισημαίνω:

60 ml διπλής όψης PCB

,

NT1 χημική ουσία

,

Βυθιστικό ασημένιο διπλής όψης PCB

Περιγραφή προϊόντος

Στον κόσμο της ηλεκτρονικής, η επιλογή του υλικού των πλακών κυκλωμάτων (PCB) μπορεί να επηρεάσει σημαντικά τις επιδόσεις, ειδικά σε εφαρμογές υψηλής συχνότητας και υψηλής ισχύος.Το διπλό πλάνο PCB που κατασκευάζεται από RT/duroid 6035HTC ξεχωρίζει ως η κορυφαία λύση για μηχανικούς και σχεδιαστές που αναζητούν αξιοπιστία, αποτελεσματικότητα και προηγμένες λειτουργίες.



Κατασκευή και προδιαγραφές PCB



Βασικό υλικό: RT/duroid 6035HTC

Το RT/duroid 6035HTC είναι ένα κεραμικό συνθετικό υλικό PTFE γνωστό για την υψηλή θερμική του αγωγιμότητα και τις εξαιρετικές διηλεκτρικές του ιδιότητες.Αυτό το υλικό είναι ιδιαίτερα κατάλληλο για εφαρμογές υψηλής ισχύος RF και μικροκυμάτων, προσφέροντας χαρακτηριστικά που ξεπερνούν τα παραδοσιακά στρώματα.



Λεπτομερείς προδιαγραφές

- Αριθμός στρωμάτων: Το εν λόγω PCB διαθέτει διπλό πλευρικό σχεδιασμό, επιτρέποντας την αποτελεσματική διαδρομή πολύπλοκων κυκλωμάτων σε ένα συμπαγές αποτύπωμα.


- Διαστάσεις: Με μέγεθος 43 mm x 107 mm (± 0,15 mm), το PCB αυτό έχει σχεδιαστεί για ευελιξία σε διάφορες εφαρμογές.


- Απαιτήσεις για ίχνη και χώρο: Με ελάχιστο ίχνος / χώρο 4/7 mils, αυτό το PCB υποστηρίζει σχέδια υψηλής πυκνότητας χωρίς να θέτει σε κίνδυνο την ακεραιότητα του σήματος.


- Μέγεθος τρύπας και διαδρόμους: Το ελάχιστο μέγεθος τρύπας είναι 0,3 mm και η πλακέτα περιλαμβάνει 71 διαδρόμους, βελτιώνοντας τη συνδεσιμότητα χωρίς τις επιπλοκές των τυφλών διαδρόμων.


- Τελικές επεμβάσεις: Η επιφάνεια ασημένιας βύθισης παρέχει εξαιρετική συγκόλληση και αντοχή στη διάβρωση, ενώ η 100% ηλεκτρική δοκιμή πριν από την αποστολή εξασφαλίζει την αξιοπιστία.



Συγκέντρωση στρωμάτων

Η στοιβάδα αυτού του PCB αποτελείται από:



- Τάξη χαλκού 1: 35 μm
- RT/duroid 6035HTC Κέντρο: 1.524 mm (60 mils)
- Τάξη χαλκού 2: 35 μm



Αυτή η διαμόρφωση βελτιστοποιεί τη θερμική διαχείριση και την ηλεκτρική απόδοση, εξασφαλίζοντας σταθερή λειτουργία σε εφαρμογές υψηλής συχνότητας.



NT1 ατμοσφαιρικό αέριο
Ιδιοκτησία NT1 χημικό προϊόν Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 3.50±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα
Η διηλεκτρική σταθερά,εΣχεδιασμός 3.6 Z   8 GHz - 40 GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης 0.0013 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε -66 Z ppm/°C -50 °C έως 150 °C mod IPC-TM-650, 2.5.5.5
Αντίσταση όγκου 108   MΩ.cm Α IPC-TM-650, 2.5.17.1
Αντίσταση επιφάνειας 108   Α IPC-TM-650, 2.5.17.1
Διαμετρική σταθερότητα -0.11 -0.08 CMD MD Επικαιροποίηση: 0.030" 1oz φύλλο EDC πάχος μετά την χαραγή "+E4/105 IPC-TM-650 2.4.39Α
Μοντέλο τράβηξης 329 244 MD CMD kpsi 40 ώρες @ 23°C/50RH ΑΣTM D638
Μειωμένη απορρόφηση 0.06   % D24/23 IPC-TM-650 2.6.2.1 ASTM D570
Συντελεστής θερμικής διαστολής (-50 °C έως 288 °C) 19 19 39 X Y Z ppm/°C 23°C / 50% RH IPC-TM-650 2.4.41
Θερμική αγωγιμότητα 1.44   W/m/k 80°C ΑΣTM C518
Σφιχτότητα 2.2   gm/cm3 23°C ΑΣTM D792
Δυνατότητα της φλούδας χαλκού 7.9   pi 20 δευτερόλεπτα @ 288 °C IPC-TM-650 2.4.8
Πυροδοσία V-0       UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι.



Χαρακτηριστικά επιδόσεων



Διηλεκτρικές ιδιότητες

Η διηλεκτρική σταθερά του PCB (DK) 3,5 ± 0,05 στα 10 GHz και ένας χαμηλός συντελεστής διάσπασης 0,0013 σημαίνει ότι μπορεί να χειριστεί σήματα υψηλής συχνότητας με ελάχιστη απώλεια.Αυτές οι ιδιότητες είναι κρίσιμες για εφαρμογές που απαιτούν ακρίβεια και σαφήνεια στη μετάδοση σήματος.



Θερμική διαχείριση

Με θερμική αγωγιμότητα 1,44 W/m/K στους 80 °C, το RT/duroid 6035HTC υπερέχει στην απώλεια θερμότητας.όταν η υπερβολική θερμότητα μπορεί να οδηγήσει σε υποβάθμιση της απόδοσης ή σε βλάβηΗ υψηλή θερμική σταθερότητα εξασφαλίζει ότι το PCB διατηρεί την ακεραιότητά του ακόμη και υπό ακραίες συνθήκες.



Συντελεστής θερμικής διαστολής (CTE)

Οι τιμές CTE 19 ppm/°C στους άξονες X και Y και 39 ppm/°C στον άξονα Z δείχνουν τη διαμετρική σταθερότητα του PCB σε διακυμάνσεις θερμοκρασίας.Αυτή η σταθερότητα είναι απαραίτητη για τη διατήρηση της αξιοπιστίας των συνδέσεων και της συνολικής απόδοσης του κυκλώματος.



Προορισμοί του RT/duroid 6035HTC PCB

1Υψηλή θερμική αγωγιμότητα: Η αποτελεσματική διάχυση της θερμότητας μειώνει τις θερμοκρασίες λειτουργίας, ενισχύοντας τη μακροπρόθεσμη αξιοπιστία σε απαιτητικές εφαρμογές.


2Εξαιρετική διηλεκτρική απόδοση: Επιτυγχάνεται μειωμένη απώλεια εισαγωγής και ανώτερη ακεραιότητα σήματος, καθιστώντας αυτό το PCB ιδανικό για κυκλώματα υψηλής συχνότητας.


3- Αξιοπιστία: Η θερμική σταθερότητα του υλικού εξασφαλίζει σταθερή απόδοση, ακόμη και σε δύσκολα περιβάλλοντα.



Διπλό πλευρικό PCB RT Duroid 6035HTC 60mil Λευκό Μεταξοειδές Βυθισμένο Ασημένιο 0



Εφαρμογές

Αυτό το διπλό πλάνο PCB είναι προσαρμοσμένο για μια ποικιλία απαιτητικών εφαρμογών, συμπεριλαμβανομένων:



- Υψηλής ισχύος ενισχυτές ραδιοσυχνοτήτων: απαραίτητα για τις τηλεπικοινωνίες και τη ραδιοτηλεόραση, όπου η ισχύς του σήματος είναι πρωταρχική.


- Εφαρμογές μικροκυμάτων: Χρησιμοποιούνται σε συστήματα ραντάρ, δορυφορικές επικοινωνίες και ιατρική απεικόνιση.


- Διαχωριστές ισχύος και ζεύγη: κρίσιμα για τη διαχείριση σήματος σε σύνθετα κυκλώματα, εξασφαλίζοντας αποτελεσματική κατανομή ισχύος.



Συμπεράσματα

Το διπλό πλάνο PCB RT/duroid 6035HTC είναι μια κορυφαία λύση για μηχανικούς και σχεδιαστές που χρειάζονται υψηλής απόδοσης, αξιόπιστες πλακέτες κυκλωμάτων για προηγμένες εφαρμογές.Με τις εξαιρετικές θερμικές και ηλεκτρικές του ιδιότητες, αυτό το PCB όχι μόνο πληροί αλλά υπερβαίνει τις αυστηρές απαιτήσεις της σύγχρονης ηλεκτρονικής.



Για τυχόν ερωτήσεις ή για να συζητήσετε πώς το RT/duroid 6035HTC PCB μας μπορεί να ανταποκριθεί στις ειδικές σας ανάγκες, παρακαλούμε επικοινωνήστε με την ομάδα πωλήσεων μας.Είμαστε εδώ για να υποστηρίξουμε τα έργα σας με τεχνογνωσία και λύσεις υψηλής ποιότητας.
