PCB Material: | TF980 Core - 7.62 mm (300mil) | Layer Count: | 2-layer |
---|---|---|---|
PCB Size: | 185mm x 185 mm=1PCS, +/- 0.15mm | PCB Thickness: | 7.7mm |
Copper Weight: | 1oz (1.4 mils) inner/outer layers | Surface Finish: | Electroless Nickel Immersion Gold (ENIG) |
Solder Mask: | No | Silkscreen: | No |
Επισημαίνω: | 7.62mm παχιά PCB,PCB 2 στρωμάτων,ENIG PCB |

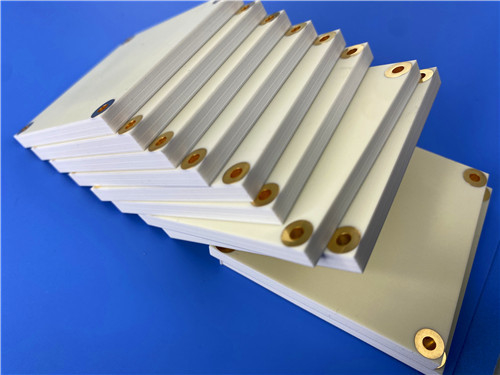

Είμαστε ενθουσιασμένοι που παρουσιάζουμε το υψηλής απόδοσης διπλόπλευρο PCB, κατασκευασμένο από το καινοτόμο υλικό TP980.Αυτό το PCB ανταποκρίνεται στις αυστηρές απαιτήσεις των σημερινών ηλεκτρονικών συσκευών., καθιστώντας την εξαιρετική επιλογή για έργα δορυφορικής πλοήγησης, τεχνολογίας πυραύλων και μικροσκοπικών κερατών.
Λεπτομέρειες κατασκευής
Αυτό το διπλό πλάνο PCB έχει κατασκευαστεί με ακρίβεια χρησιμοποιώντας το TP980, ένα θερμοπλαστικό υλικό υψηλής συχνότητας που προσφέρει αξιοσημείωτες επιδόσεις.
Οι βασικές λεπτομέρειες κατασκευής περιλαμβάνουν:
- Βασικό υλικό: TP980
- Αριθμός στρωμάτων: διπλής όψης
- Μέγεθος πίνακα: 185 mm x 185 mm, με ανοχή ± 0,15 mm, εξασφαλίζοντας ακρίβεια για περίπλοκα σχέδια.
- Ελάχιστο ίχνος / χώρος: 6/6 mils, επιτρέποντας συμπαγή και αποτελεσματική διάταξη.
- Ελάχιστο μέγεθος τρύπας: 0,8 mm, χωριστή για διάφορους τύπους εξαρτημάτων.
- Τελειωμένο πάχος πλάκας: 7,7 mm, συμβάλλοντας σε ένα ανθεκτικό σχέδιο.
- Τελειωμένο βάρος χαλκού: 1 ουγκιά (1,4 mils) στα εξωτερικά στρώματα, παρέχοντας επαρκή ικανότητα χειρισμού ρεύματος.
- Δίπλα πάχος επικάλυψης: 20 μm, βελτιώνοντας την αξιοπιστία της σύνδεσης.
- Επιφανειακό φινίρισμα: Χρυσός βύθισης νικελίου χωρίς ηλεκτρισμό (ENIG), εξασφαλίζοντας εξαιρετική αγωγιμότητα και αντοχή στη διάβρωση.
- Ηλεκτρικές δοκιμές: Κάθε PCB υποβάλλεται σε 100% ηλεκτρικές δοκιμές πριν από την αποστολή για να εξασφαλιστεί η λειτουργικότητα.
Συγκέντρωση PCB
Η συστοιχία αυτού του PCB έχει σχεδιαστεί για βέλτιστες επιδόσεις, αποτελούμενη από:
- Τάξη χαλκού 1: 35 μm
- TF980 πυρήνας: 7,62 mm (300 mils)
- Τάξη χαλκού 2: 35 μm
Διασφάλιση ποιότητας
Η ποιότητα είναι κορυφαία προτεραιότητα στη διαδικασία κατασκευής μας. Τα PCB μας παράγονται σύμφωνα με τα πρότυπα IPC-Class-2, εξασφαλίζοντας ότι πληρούν τα βιομηχανικά πρότυπα αξιοπιστίας και απόδοσης.Κάθε μονάδα υποβάλλεται σε αυστηρές ηλεκτρικές δοκιμές, επιβεβαιώνοντας τη λειτουργικότητα και ελαχιστοποιώντας τον κίνδυνο βλαβών.
Χαρακτηριστικά του υλικού TP980
Το TP980 είναι ένα μοναδικό θερμοπλαστικό υλικό που συνδυάζει κεραμική και ρητίνη οξειδίου πολυφαινυλενίου (PPO) χωρίς ενίσχυση από ίνες γυαλιού.Αυτή η χαρακτηριστική σύνθεση επιτρέπει την ακριβή ρύθμιση της διηλεκτρικής σταθεράςΤα βασικά χαρακτηριστικά του TP980 περιλαμβάνουν:
- Η διηλεκτρική σταθερά (Dk): 9,8 ± 0,2 στα 10 GHz, παρέχοντας εξαιρετική ακεραιότητα σήματος.
- Συντελεστής διάσπασης: 0,0012 στα 10 GHz, εξασφαλίζοντας ελάχιστη απώλεια σήματος.
- Χαμηλός θερμικός συντελεστής Dk: -40 ppm/°C, διατηρώντας σταθερότητα σε ευρύ εύρος θερμοκρασιών (-55°C έως 150°C).
- Θερμική αγωγιμότητα: 0,65 W/mk, διευκολύνοντας την αποτελεσματική διάχυση της θερμότητας.
- Απορρόφηση υγρασίας: 0,01%, βελτιώνοντας την αξιοπιστία σε υγρό περιβάλλον.
- Δείκτης εύφλεκτης ικανότητας: UL 94-V0, εξασφαλίζοντας την ασφάλεια σε διάφορες εφαρμογές.
Πλεονεκτήματα της χρήσης PCB TP980
Τα πλεονεκτήματα της επιλογής του διπλής όψης PCB TP980 είναι σημαντικά:
1Βελτιωμένη απόδοση: Η υψηλή διηλεκτρική σταθερά του υλικού και ο χαμηλός συντελεστής διάσπασης συμβάλλουν στην ανώτερη ακεραιότητα του σήματος, καθιστώντας το ιδανικό για εφαρμογές υψηλής συχνότητας.
2Θερμική σταθερότητα: Ο χαμηλός θερμικός συντελεστής εξασφαλίζει σταθερή απόδοση σε ευρύ εύρος θερμοκρασιών, γεγονός που είναι κρίσιμο για απαιτητικά περιβάλλοντα.
3Αξιόπιστη: Ο συνδυασμός της χαμηλής απορρόφησης υγρασίας και των υψηλών βαθμών εύφλεκτης ικανότητας ενισχύει την αξιοπιστία και την ασφάλεια του PCB, μειώνοντας τον κίνδυνο αποτυχιών σε κρίσιμες εφαρμογές.
4- Ευελιξία σχεδιασμού: Η ακριβής ρύθμιση της διηλεκτρικής σταθεράς επιτρέπει προσαρμοσμένες λύσεις, που καλύπτουν ένα ευρύ φάσμα απαιτήσεων κυκλώματος.
Τυπικές εφαρμογές
Το TP980 PCB είναι κατάλληλο για διάφορες εφαρμογές υψηλών επιδόσεων, όπως:
- Παγκόσμια συστήματα δορυφορικής πλοήγησης: διασφάλιση ακριβούς θέσης και αξιόπιστης απόδοσης σε δύσκολα περιβάλλοντα.
- Τεχνολογία πυραύλων: Παροχή της απαραίτητης αντοχής και απόδοσης που απαιτούνται για κρίσιμες εφαρμογές άμυνας.
- Τεχνολογία πυραύλου: διευκόλυνση ακριβούς συγχρονισμού και ελέγχου σε συστήματα όπλων.
- Μικροσκοπικές κεραίες: υποστηρίζουν συμπαγές σχεδιασμό χωρίς να συμβιβάζονται με την απόδοση.
Παγκόσμια Διαθεσιμότητα
Αυτό το υψηλής απόδοσης PCB είναι διαθέσιμο σε όλο τον κόσμο, εξασφαλίζοντας ότι οι πελάτες σε διαφορετικές περιοχές μπορούν να έχουν πρόσβαση στις προηγμένες λύσεις μας για τα ηλεκτρονικά τους έργα.
Συμπεράσματα
Συμπερασματικά, το TP980 PCB αντιπροσωπεύει την κορυφή της αξιοπιστίας και της απόδοσης στον τομέα της ηλεκτρονικής υψηλής συχνότητας.και αυστηρή διασφάλιση ποιότηταςΜε την επιλογή του TP980 PCB, οι πελάτες μπορούν να αυξήσουν τα σχέδιά τους και να εξασφαλίσουν την επιτυχία των έργων τους.Επικοινωνήστε μαζί μας σήμερα για να μάθετε περισσότερα και να ζητήσετε προσφορά για το επόμενο έργο σας!
