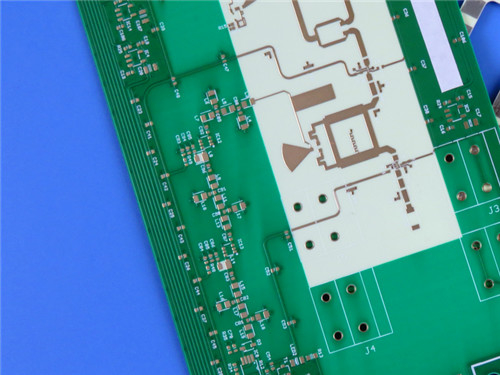

Παρουσιάζουμε τα υψηλής απόδοσης 4 στρώματα PCB, μελετητικά κατασκευασμένα με προηγμένα υλικά για να καλύψουν τις απαιτήσεις των σύγχρονων ηλεκτρονικών εφαρμογών.Αυτό το PCB συνδυάζει την αντοχή του RO4350B και του S1000-2M, εξασφαλίζοντας εξαιρετική αξιοπιστία και απόδοση σε διάφορα περιβάλλοντα.
Σύνθεση υλικού
Αυτό το PCB διαθέτει μια μοναδική κατασκευή που συνδυάζει υλικά RO4350B και S1000-2M.
- RO4350B:Το υλικό αυτό είναι γνωστό για την υψηλής συχνότητας απόδοσή του και τη σταθερότητά του.,Με συντελεστή θερμικής διαστολής (CTE) που ταιριάζει πολύ με αυτόν του χαλκού, εγγυάται εξαιρετική σταθερότητα διαστάσεων, η οποία είναι ζωτικής σημασίας για σχέδια πολυεπίπεδων.
| RO4350B Τυπική αξία |
| Ιδιοκτησία |
RO4350B |
Κατεύθυνση |
Μονάδες |
Υπόθεση |
Μέθοδος δοκιμής |
| Η διηλεκτρική σταθερά,εΠρόοδος |
3.48±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα |
| Η διηλεκτρική σταθερά,εΣχεδιασμός |
3.66 |
Z |
|
8 έως 40 GHz |
Μέθοδος διαφορικού μήκους φάσης |
| Παράγοντας διάσπασης |
0.0037
0.0031 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Θερμικός συντελεστής ε |
+50 |
Z |
ppm/°C |
-50°C έως 150°C |
IPC-TM-650 2.5.5.5 |
| Αντίσταση όγκου |
1.2 x 1010 |
|
MΩ.cm |
ΚΟΝΤ Α |
IPC-TM-650 2.5.17.1 |
| Αντίσταση επιφάνειας |
5.7 x109 |
|
MΩ |
ΚΟΝΤ Α |
IPC-TM-650 2.5.17.1 |
| Ηλεκτρική ισχύς |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Μοντέλο τράβηξης |
16,767(2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 αθλητισμός |
ΑΣTM D 638 |
| Δυνατότητα τράβηξης |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 αθλητισμός |
ΑΣTM D 638 |
| Δύναμη κάμψης |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Διαμετρική σταθερότητα |
< 0.5 |
X,Y |
χιλιοστά
(mil/inch) |
μετά την έκταση etch+E2/150°C |
IPC-TM-650 2.4.39Α |
| Συντελεστής θερμικής διαστολής |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C έως 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
Α |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ΑΣTM D 3850 |
| Θερμική αγωγιμότητα |
0.69 |
|
W/M/oK |
80°C |
ΑΣTM C518 |
| Απορρόφηση υγρασίας |
0.06 |
|
% |
48 ώρες βύθιση 0.060"
θερμοκρασία δείγματος 50°C |
ΑΣTM D 570 |
| Σφιχτότητα |
1.86 |
|
gm/cm3 |
23°C |
ΑΣTM D 792 |
| Δυνατότητα της φλούδας χαλκού |
0.88
(5.0) |
|
Α/χμ
(πλήρης) |
Μετά τη συγκόλληση, πλένετε 1 ουγκιά.
Φόλιο EDC |
IPC-TM-650 2.4.8 |
| Πυροδοσία |
(3) V-0 |
|
|
|
UL 94 |
| Συμβατό με διαδικασία χωρίς μόλυβδο |
- Ναι, ναι. |
|
|
|
|
- S1000-2M:Το υλικό αυτό βελτιώνει τη μηχανική αντοχή και τη θερμική αντοχή, με Tg των 180°C. Η χαμηλότερη CTE του άξονα Z συμβάλλει στη βελτίωση της αξιοπιστίας στις συνδέσεις διάτρησης,το οποίο το καθιστά ιδανικό για εφαρμογές υψηλής συχνότητας και υψηλής ισχύος.
Δομή στρώματος
Το PCB αποτελείται από τέσσερα στρώματα, το καθένα από τα οποία έχει σχεδιαστεί προσεκτικά για βέλτιστες επιδόσεις:
Copper_layer_1 - 35 μm
RO4350B - 0,254 mm (10mil)
Copper_layer_2 - 35 μm
Προετοιμασία - 1080 RC63% +7628 (43%) -0.254mm (10mil)
Copper_layer_3 - 35 μm
S1000-2M - 0,8 mm (31,5 mil)
Copper_layer_4 - 35 μm
Αυτή η συσσώρευση επιτρέπει την αποτελεσματική διάχυση της θερμότητας και την ακεραιότητα του σήματος, κρίσιμη για τις σύγχρονες ηλεκτρονικές συσκευές.
Μέγεθος και προδιαγραφές
- Διάμετρος του πίνακα: 173 mm x 85,3 mm (± 0,15 mm)
- Τελειωμένη πλάκα πάχος: 1,5 mm
- Ελάχιστο ίχνος / χώρος: 4/6 mils
- Ελάχιστο μέγεθος τρύπας: 0,20 mm
- Δυνατότητα επένδυσης: 20 μm
- Επιφανειακό φινίρισμα: Χρυσός βύθισης νικελίου χωρίς ηλεκτρισμό (ENIG)
Κάθε πλάκα υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή, εξασφαλίζοντας ότι κάθε μονάδα πληροί τα υψηλότερα πρότυπα ποιότητας.
Χαρακτηριστικά επιδόσεων
Ηλεκτρική απόδοση
Η ηλεκτρική απόδοση των PCB μας είναι εξαιρετική, λόγω των ιδιοτήτων των RO4350B και S1000-2M.
- Παράγοντας διάσπασης: 0,0037 στα 10GHz, που δείχνει χαμηλή απώλεια σήματος.
- Θερμική αγωγιμότητα: 0,69 W/m/°K, που συμβάλλει στην αποτελεσματική διαχείριση της θερμότητας.
- Υψηλή τιμή Tg: άνω των 280°C, επιτρέποντας στο PCB να αντέχει σε περιβάλλον υψηλής θερμοκρασίας χωρίς να διακυβεύεται η απόδοση.
Μηχανική σταθερότητα
Οι θερμικές ιδιότητες των υλικών παρέχουν αξιοπιστία ακόμη και σε σοβαρά περιβάλλοντα θερμικών σοκ.που το καθιστά κατάλληλο για απαιτητικές εφαρμογές όπως αεροδιαστημικά και στρατιωτικά συστήματα.
Διασφάλιση ποιότητας
Η ποιότητα είναι πρωταρχικής σημασίας στην κατασκευή PCB. Τα PCB μας συμμορφώνονται με τα πρότυπα IPC-Class-2, διασφαλίζοντας ότι πληρούν τις απαιτήσεις της βιομηχανίας για αξιοπιστία και απόδοση.Η εικόνα Gerber RS-274-X που παρέχεται με κάθε PCB επιτρέπει ακριβή κατασκευή και επαλήθευση σχεδιασμού, ελαχιστοποιώντας τα λάθη και εξασφαλίζοντας την ομαλή διαδικασία παραγωγής.
Εφαρμογές
Αυτό το υβριδικό PCB είναι ιδανικό για μια πληθώρα εφαρμογών:
- Αεροπορικές ευρυζωνικές κεραίες: Η υψηλής συχνότητας απόδοση εξασφαλίζει αξιόπιστη επικοινωνία.
- Κύκλοι μικρογραμμής και γραμμής: Κατάλληλοι για εφαρμογές ραδιοκυμάτων και μικροκυμάτων.
- Συστήματα ραντάρ: Εξαιρετική ακεραιότητα σήματος ενισχύει τις δυνατότητες ανίχνευσης.
- Συστήματα καθοδήγησης: Αξιόπιστη απόδοση κρίσιμη για την πλοήγηση και την στόχευση.
- Ψηφιακές ραδιοφωνικές κεραίες σημείο προς σημείο: αποδοτική μετάδοση και λήψη δεδομένων.
Συμπεράσματα
Με τις εξαιρετικές μετρήσεις απόδοσης, τον αυστηρό έλεγχο ποιότητας και την ευρεία εφαρμογή, αυτό το PCB έχει σχεδιαστεί για να ενισχύσει τα έργα σας και να προωθήσει την καινοτομία στον κλάδο σας.Είτε ασχολείστε με τηλεπικοινωνίες, αεροδιαστημική, ή οποιοδήποτε τομέα υψηλής τεχνολογίας, PCB μας παρέχει την αξιοπιστία και την απόδοση απαραίτητη για την επιτυχία σας.
Για περισσότερες λεπτομέρειες ή για να κάνετε μια παραγγελία, επικοινωνήστε με την ομάδα πωλήσεων μας.
