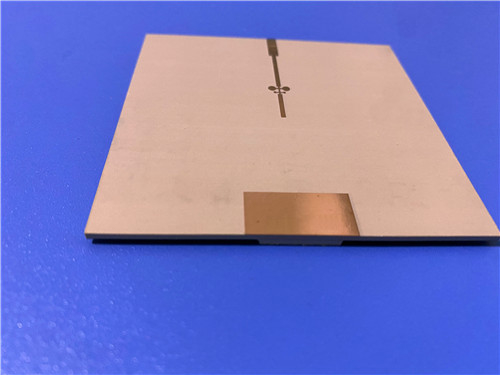

IsoClad 933 PCB 2 στρώματα 20mil Ηλεκτρικό Νικέλιο Immersion Χρυσό Τελείο

Στον κόσμο της ηλεκτρονικής, η ζήτηση για καινοτόμες και αξιόπιστες πλακέτες εκτυπωμένων κυκλωμάτων (PCB) αυξάνεται συνεχώς.ειδικά σχεδιασμένα για εφαρμογές που απαιτούν υψηλές επιδόσεις και αντοχή, όπως συμβατές κεραίες, συστήματα ραντάρ και τεχνολογίες καθοδήγησης πυραύλων.

Σύνθεση υλικού

Αυτό το PCB υψηλής συχνότητας κατασκευάζεται από στρώματα IsoClad 933, τα οποία είναι μη υφασμένες υαλοειδείς ίνες και σύνθετα PTFE.Αυτός ο μοναδικός συνδυασμός επιτρέπει μεγαλύτερη ευελιξία και σταθερότητα διαστάσεων σε σύγκριση με τα παραδοσιακά υφασμένα υαλοπίνακαΗ χρήση μακρύτερων τυχαίων ινών ενισχύει την ενότητα της διηλεκτρικής σταθεράς του PCB, καθιστώντας το ιδανικό για εφαρμογές υψηλής συχνότητας.

Τεχνικές προδιαγραφές

- Αριθμός στρωμάτων: 2 στρώματα
- Διάμετρος πίνακα: 50 mm x 60 mm (± 0,15 mm)
- Ελάχιστο ίχνος / χώρος: 4/4 mils
- Ελάχιστο μέγεθος τρύπας: 0,25 mm
- Τελειωμένη πλάκα Δάχος: 0,8 mm
- Τελειωμένο βάρος χαλκού: 1 ουγκιά (1,4 ml) στα εξωτερικά στρώματα
- Δυνατότητα επένδυσης: 20 μm
- Επιφανειακό φινίρισμα: Χρυσό βύθιση νικελίου χωρίς ηλεκτρισμό
- Ηλεκτρική δοκιμή: 100% ηλεκτρική δοκιμή πριν από την αποστολή

Συγκέντρωση PCB

Η συστοιχία του IsoClad 933 PCB αποτελείται από:

- Τάξη χαλκού 1: 35 μm
- IsoClad 933 Κέντρο: 0,787 mm (31 mils)
- Τάξη χαλκού 2: 35 μm

Αυτή η διαμόρφωση εξασφαλίζει βέλτιστες ηλεκτρικές επιδόσεις και θερμική διαχείριση, κρίσιμες για κυκλώματα υψηλής συχνότητας.

Πλεονεκτήματα απόδοσης

Βελτιωμένες διηλεκτρικές ιδιότητες

Το IsoClad 933 PCB διαθέτει διηλεκτρική σταθερά (Dk) 2,33 στα 10GHz, μαζί με έναν χαμηλό συντελεστή διάσπασης 0,0016 στα 10GHz.καθιστώντας τα PCB κατάλληλα για εφαρμογές στις τεχνολογίες μικροκυμάτων και ραδιοσυχνοτήτων, όπου η διατήρηση της ακεραιότητας του σήματος είναι κρίσιμη.

Θερμική σταθερότητα και αξιοπιστία

Με θερμικό συντελεστή Dk σε -132 ppm/°C και διηλεκτρική αντοχή διάσπασης μεγαλύτερη από 45 kV, το IsoClad 933 PCB είναι σχεδιασμένο να αντέχει στις διακυμάνσεις θερμοκρασίας και την ηλεκτρική πίεση.Αυτό εξασφαλίζει αξιόπιστη απόδοση σε απαιτητικά περιβάλλοντα.

Ευελιξία και σταθερότητα διαστάσεων

Η μη υφασμένη δομή από ίνες γυαλιού καθιστά το IsoClad 933 PCB λιγότερο άκαμπτο από τα παραδοσιακά υλικά, επιτρέποντας την ευκολότερη ενσωμάτωση σε σχέδια που απαιτούν κάμψη ή σχήμα.Αυτή η ευελιξία είναι ιδιαίτερα ωφέλιμη για τις συμβατές κεραίες και άλλες εξειδικευμένες εφαρμογές.

Πυροδοσιμότητα και ασφάλεια

Με βαθμολογία εύφλεκτου UL-94 V0, το IsoClad 933 PCB πληροί αυστηρά πρότυπα ασφάλειας, εξασφαλίζοντας ότι μπορεί να χρησιμοποιηθεί σε εφαρμογές όπου η αντοχή στη φωτιά είναι απαραίτητη.

Εφαρμογές

Το IsoClad 933 PCB είναι ευέλικτο και κατάλληλο για ένα ευρύ φάσμα προηγμένων εφαρμογών, συμπεριλαμβανομένων:

- Συμφωνικές κεραίες: ιδανικές για συστήματα που απαιτούν ευελιξία και συμπαγή σχεδίαση.

- Στρογγυλογραμμή και μικρογραμμή κυκλώματα: Ιδανικό για τη μετάδοση σήματος υψηλής συχνότητας.

- Συστήματα καθοδήγησης πυραύλων: σχεδιασμένα για να ανταποκρίνονται στις αυστηρές απαιτήσεις των στρατιωτικών εφαρμογών.

- Σύστηματα ραντάρ και ηλεκτρονικού πολέμου: Σχεδιασμένα για αξιοπιστία σε κρίσιμες αμυντικές τεχνολογίες.

Διασφάλιση ποιότητας

Το IsoClad 933 PCB, κατασκευασμένο σύμφωνα με τα πρότυπα IPC-Class-2, εγγυάται υψηλή αξιοπιστία και ποιότητα.διασφάλιση ότι κάθε μονάδα πληροί τις προδιαγραφές απόδοσης.

Συμπεράσματα

Επιλέξτε το IsoClad 933 PCB για μια αξιόπιστη, υψηλής ποιότητας λύση που ξεχωρίζει σε δύσκολα περιβάλλοντα.Αυτό το PCB έχει σχεδιαστεί για να υποστηρίξει τα πιο απαιτητικά έργα σας με αυτοπεποίθηση.
